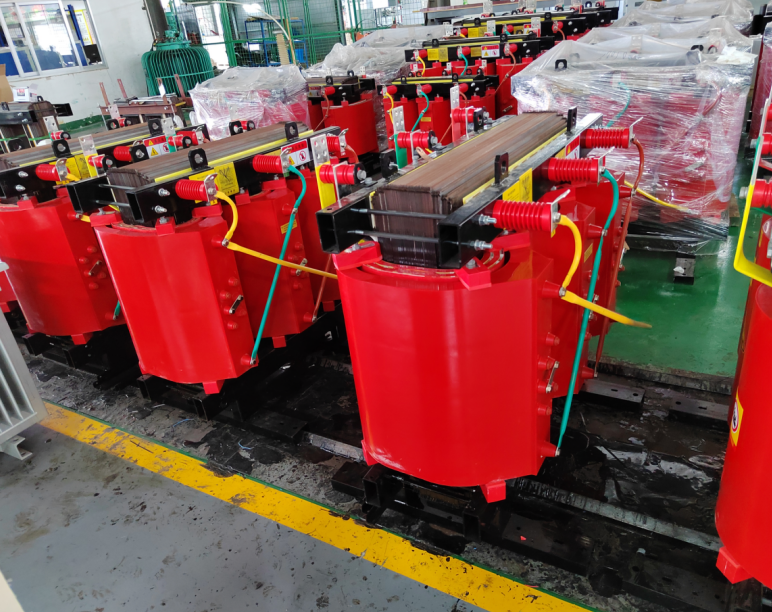

Mikä on SCB10 Dry-Type Transformer?

SCB10-kuivamuuntaja on kolmivaiheinen epoksihartsivalettu muuntaja, joka on suunniteltu sisäkäyttöön, jossa paloturvallisuus ja ympäristönäkökohdat ovat ensiarvoisen tärkeitä. "SCB"-merkintä kertoo, mikä se on: S kolmivaiheiselle, C valuhartsille (epoksi) ja B foliokäämeille pienjännitepuolella. "10" on suorituskykykoodi - sukupolvi, joka edusti merkittävää edistysaskelta tehokkuudessa, kun se esiteltiin.

Toisin kuin öljyllä upotetut muuntajat, jotka käyttävät syttyvää mineraaliöljyä eristykseen ja jäähdytykseen, SCB10 käyttää kiinteää epoksihartsia käämiensa kapseloimiseen. Ei öljyä ei tarkoita palovaaraa, ei vuotoriskiä eikä öljyhuoltoa. Se toimii siististi, hiljaisesti ja turvallisesti – tarvittaessa aivan rakennuksen keskellä.

Miksi sillä on väliä?

Koska nykyaikaisilla rakennuksilla – sairaaloilla, datakeskuksilla, ostoskeskuksilla, lentokentillä – on tiukat paloturvallisuusvaatimukset. Öljyllä täytetty muuntaja kellarissa on palovaara, joka vaatii erityistä suojausta ja palontorjuntaa. Kuivatyyppinen muuntaja, kuten SCB10, voidaan asentaa ilman näitä ylimääräisiä varotoimia. Se on palonkestävä, itsestään sammuva, eikä vapauta myrkyllisiä kaasuja lämpörasituksen alaisena.

Lyhyesti sanottuna: se asettaa muuntajan sinne, missä kuorma on, ilman palovaaraa.

Kuinka anSCB10 kuiva-tyyppinen muuntajaToimii

Toimintaperiaate on sama kuin minkä tahansa muuntajan - sähkömagneettinen induktio. Mutta rakenne on pohjimmiltaan erilainen.

Vaihe 1 – ydin

Magneettinen ydin on rakennettu erittäin läpäisevästä kylmävalssatusta rakeisesta piiteräksestä, joka on koottu porrasliitoksilla minimoimaan tyhjäkäyntihäviöt ja melu. Ydin on kiinnitetty kiinnityslevyrakenteella, joka eliminoi läpivientipulttien purkautumisriskin.

Vaihe 2 – Korkeajännitekäämitys

Korkeajännitekäämissä käytetään H-luokan (180°C) emaloitua suorakaiteen muotoista lankaa, joka on kiedottu segmentoituun lieriömäiseen muotoon. Tämä rakenne antaa paremman jännitteen jakautumisen ja vahvemman impulssinkestokyvyn. Käämitys valetaan sitten tyhjössä epoksihartsiin mineraalitäyteaineella. Täyteaine parantaa lämmönpoistoa ja mekaanista lujuutta samalla, kun se vähentää hartsin lämpölaajenemiskerrointa.

Vaihe 3 – Pienjännitekäämitys

Pienjännitekäämissä käytetään foliokäämirakennetta. Kuparifolio kääritään eristeellä kerrosten väliin, sitten päätysuljetaan epoksihartsilla. Tämä rakenne tarjoaa erinomaisen oikosulkukestävyyden, koska kalvon laaja pinta-ala jakaa virran tasaisesti ja haihduttaa lämpöä tehokkaasti.

Vaihe 4 – Kapselointi

Molemmat käämit valetaan tyhjiössä ja paineessa. Tyhjiö poistaa ilman ja kosteuden ennen hartsin injektointia poistaen tyhjiöt, joista voi tulla osittaisia ​​purkauspaikkoja. Tuloksena on tiheä, aukoton eristysjärjestelmä, joka kestää kosteutta, pölyä ja saastumista.

Vaihe 5 – Jäähdytys

Vakiojäähdytys on luonnollista ilmaa (AN) – konvektiojäähdytystä käämien kautta. Suuremman tehon saavuttamiseksi puhaltimilla varustettu paineilma (AF) voi lisätä kapasiteettia noin 40 %.

Vaihe 6 – Lämpötilan valvonta

Pt100-anturit on upotettu käämiin ja kytketty lämpötilansäätimeen, joka tarjoaa:

Tuulettimen käynnistyksen/pysäytysohjaus

Korkean lämpötilan hälytys

Ylilämpötilan laukaisusignaali

Lopputulos: muuntaja, joka voidaan asentaa turvallisesti sisätiloihin, toimii siististi ja hiljaa ja suojaa itseään ylikuumenemiselta.

Yleiset tyypitSCB10 muuntajat

Kuivatyyppisiä SCB10-muuntajia on saatavana useilla eri tehoilla ja kokoonpanoilla.

Kotelovaihtoehdot:

IP00 (avoin) — Ei koteloa. Asennus lukittuun sähköhuoneeseen.

IP20 – Verkkokotelo. Suojaa vahingossa tapahtuvalta kosketukselta jännitteisten osien kanssa. Yleisin sisäkäyttöön.

IP23 – Säänkestävä kotelo. Soveltuu sisätiloihin, joissa tippuva vesi tai kondensaatio.

Yhteysryhmä:

Dyn11 — yleisin, parempi harmoninen vaimennus

Yyn0 — vakiovaihtoehto yleisiin sovelluksiin

MiksiSCB10 kuivatyyppiset muuntajatAsia

Koska turvallisin muuntaja on se, joka ei pala tai vuoda.

Tässä on se, mikä tekee SCB10:stä ensisijaisen valinnan kriittisiin ja herkkiin asennuksiin:

1. Paloturvallisuus

Epoksihartsi on palamista hidastavaa ja itsestään sammuvaa. Sähkövian sattuessa hartsi ei tue palamista. Se ei vapauta myrkyllisiä tai syövyttäviä kaasuja kuumennettaessa. Tämä on ensisijainen syy, miksi kuivatyyppisiä muuntajia vaaditaan monissa rakennusmääräyksissä.

2. Ympäristöturvallisuus

Ei öljyä ei tarkoita maaperän tai pohjaveden saastumisvaaraa. Roiskeen estämistä ei vaadita. Ei öljyn hävittämistä käyttöiän lopussa. Vihreiden rakennusten sertifioinneissa ja ympäristön kannalta herkissä paikoissa tämä on suuri etu.

3. Vähäinen huolto

Hartsikapselointi on pysyvä. Ei öljyn testausta, ei öljynsuodatusta, ei täyttöä. Muuntaja on suunniteltu yli 30 vuoden käyttöikään minimaalisella huollolla – vain satunnaisen pölyn puhdistaminen kotelosta.

4. Kosteudenkestävyys

Suljettu hartsijärjestelmä suojaa käämityksiä kosteuden sisäänpääsyltä. SCB10-muuntajat voivat toimia 100 % kosteudessa, ja ne voidaan kytkeä uudelleen jännitteeseen sammutuksen jälkeen ilman kuivumistoimenpiteitä.

5. Alhainen melu

Tyypilliset melutasot ovat alle 50 dB useimmilla luokituksilla – riittävän hiljainen asennettavaksi asuttuihin rakennuksiin ilman erityistä akustista käsittelyä.

6. Oikosulkukestävyys

Kalvokäämit ja kiinteä hartsikapselointi antavat SCB10:lle erinomaisen oikosulkukestävyyden. Se kestää vian aiheuttamat valtavat mekaaniset voimat ilman käämin muodonmuutoksia.

7. Osittainen tyhjennysohjaus

Tyhjiövalu eliminoi eristyksessä olevat aukot. Osittainen purkaustasot ovat tyypillisesti alle 10 pC - huomattavasti parempia kuin monet vanhemmat kuivatyyppiset mallit.

8. Ylikuormituskyky

Pakkoilmajäähdytyksellä (AF) muuntaja voi tuottaa jopa 140-150 % nimelliskapasiteetistaan. Tämä tarjoaa hyödyllistä pääntilaa huippukuormituksia tai hätätilanteita varten.

Ilman näitä ominaisuuksia muuntajan asentaminen kerrostaloon tai sairaalaan vaatisi paloturvallisia holveja, öljysuojan ja laajan ilmanvaihdon – kaikki tämä maksaa rahaa ja vie tilaa. SCB10 poistaa nämä vaatimukset.

Oikean SCB10-kuivamuuntajan valitseminen

SCB10-muuntajan valinta edellyttää kapasiteetin, ympäristön ja sovelluksen huomioon ottamista.

Vaihe 1 – Määritä kuormitus

Laske yhteen kaikkien liitettyjen laitteiden virrankulutus. Sisällytä tuleva laajentuminen – tyypillisesti 20-30 % marginaali. SCB10:n vakiokoot vaihtelevat välillä 30kVA - 2500kVA.

Vaihe 2 – Määritä jännite

Vaihe 3 – Valitse yhteysryhmä

Dyn11 - suositellaan useimpiin nykyaikaisiin asennuksiin. Kolmiokytketty korkeajännitekäämi vähentää harmonisia virtoja ja tarjoaa reitin nollasekvenssivirroille.

Yyn0 - yksinkertaisempi, mutta tarjoaa vähemmän harmonista vaimennusta.

Vaihe 4 – Valitse kotelon tyyppi

Vaihe 5 – Tarkista jäähdytys ja vähennys

Vakio: Luonnonilma (AN) — täysi nimelliskapasiteetti

Pakotettu ilma (AF): Lisää puhaltimia 140-150 %:n kapasiteettia varten – mutta varmista toimittajalta

Korkeuden vähentäminen: yli 1000 m, kapasiteettia on vähennettävä. Ympäristön lämpötilan lasku: yli 40°C, kapasiteettia on vähennettävä.

Vaihe 6 – Tarkista eristysluokka

SCB10 käyttää luokan F (155°C) tai luokan H (180°C) eristystä. Korkeampi lämpötilaluokka tarkoittaa parempaa ylikuormituskykyä ja pidempää lämpökäyttöä.

Vaihe 7 – Tarkista lämpötilansäädin

Moderni SCB10-muuntaja sisältää lämpötilansäätimen, jossa:

3-johtimiset Pt100-anturit upotettuina käämiin

Digitaalinen näyttö käämin lämpötiloista

Tuulettimen käynnistys/pysäytys ohjelmoiduilla kynnyksillä

Hälytys- ja laukaisulähdöt (kuivat koskettimet)

Valinnainen RS485/Modbus-yhteys

Viimeisiä ajatuksia

Kuivatyyppinen SCB10-muuntaja edustaa tiettyä aikakautta muuntajatekniikassa – sukupolvi, joka tuotti huomattavasti pienemmät häviöt, pienemmän melun ja paremman luotettavuuden kuin edeltäjänsä SCB9. Se oli tuolloin nykyaikaisen sisävirranjakelun standardi.

Ja se on edelleen vankka valinta moniin sovelluksiin nykyään – erityisesti projekteihin, joissa budjetti on huomioitu. Vaikka tehokkaammat SCB11-, SCB13- ja SCB18-mallit tarjoavat nyt entistä pienemmät häviöt, SCB10 täyttää edelleen nykyiset standardit ja tarjoaa luotettavaa ja turvallista palvelua lukemattomille rakennuksille maailmanlaajuisesti.

Jos asennat muuntajan liikerakennukseen, sairaalaan, datakeskukseen tai mihin tahansa paikkaan, jossa paloturvallisuus ja ympäristönäkökohdat ovat ensiarvoisen tärkeitä, kuivatyyppinen muuntaja on todennäköisesti vaatimus. SCB10 tarjoaa oikean tasapainon turvallisuuden, tehokkuuden ja kustannustehokkuuden välillä moniin näistä sovelluksista.

Siinä ei ole öljyä vuotavaa, poltettavaa tai läikkyttävää. Se ei vaadi määräaikaista öljyn testausta. Se ei tarvitse paloturvallista holvia. Se vain istuu ja tekee työtään hiljaa vuodesta toiseen. Puhdasta, turvallista, luotettavaa tehoa – juuri siellä, missä sitä tarvitset.
