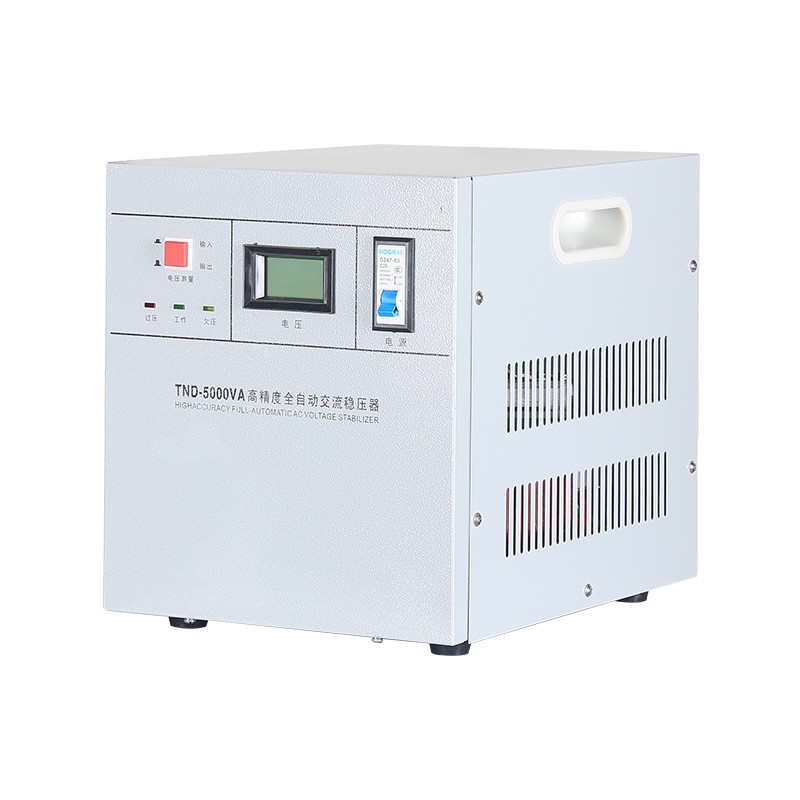

TND Täysautomaattinen AC jännitteen stabilointilaite

TND-täysautomaattinen AC-jännitteen stabilisaattori on yksi innovatiivisista tuotteista SVC-sarjan AC-jännitteen stabilointivirtalähteissä. Se on uudenlainen korkean tarkkuuden täysin automaattinen vaihtovirtajännitteen stabilisaattori, jonka Zhejiang Yibaling Power Equipment Co., Ltd. on suunnitellut ja kehittänyt ottamalla käyttöön Taiwanin teknologian ja ottamalla huomioon Kiinan virtalähteen todellisen tilanteen.
Tämä jännitteenvakain on klassinen ja luotettava yksivaiheinen täysautomaattinen vaihtovirtajännitteen stabilointilaite. Se on suunniteltu erityisesti toimisto-, kaupallisiin, laboratorio- ja kevyen teollisuuden ympäristöihin, joissa on vakaat vaatimukset virtalähteen laadulle. Se käyttää kypsää rengastyyppistä automaattimuuntajaa ja servomoottorikäyttöistä hiiliharjasäätötekniikkaa. Tunnistelemalla tulojännitteen reaaliaikaisesti se ohjaa älykkäästi hiiliharjan sujuvaa liikettä rengastyyppisessä muuntajassa, jotta saavutetaan jatkuva ja portaaton lähtöjännitteen korjaus.

Perusparametri

Ydinmateriaali

TND:n täysautomaattisen vaihtovirtajännitteen stabilisaattorin ydinsuorituskyky perustuu tiukkaan materiaalien ja komponenttien valintaan neljän päätavoitteen saavuttamiseksi: tehokkuus, käyttöikä, vastenopeus ja turvallisuus. Jokainen valinta käsittelee suoraan kriittistä suunnitteluongelmaa.

1. Ydinkomponentti

Rautasydämessä käytetään suurta magneettista läpäisevyyttä ja alhaista rautahäviötä kylmävalssattuja orientoituja piiteräslevyjä (kuten 30Q130). Sen laminoitu prosessi maksimoi magneettisen johtavuuden tehokkuuden, minimoi tyhjäkäyntihäviöt ja lämmöntuoton. TND:n täysautomaattisen vaihtovirtajännitteen stabilisaattorin käämitys käyttää puhdasta kuparinauhaa, jonka puhtaus on ≥ 99,95 %, jotta varmistetaan pieni vastus ja korkea virransiirtokapasiteetti.

2. Kriittinen säätelykomponentti

Eli hiiliharjoissa käytetään erityisiä grafiittikomposiittimateriaaleja, jotka sisältävät hopeaa tai kuparia. Tämä materiaali saavuttaa parhaan tasapainon kulutuskestävyyden, itsevoitelun ja johtavuuden välillä varmistaen alhaisen kosketusvastuksen ja minimaaliset kipinät miljoonien tasaisten liukuliikkeiden aikana rengasmaisessa käämissä, mikä on ratkaisevan tärkeää sen huoltovapaalle toiminnalle useiden vuosien ajan.

3. Tarkat jännite-/virtamuuntajat

Tämä osa toimii ohjausjärjestelmän aivoina. Näytteenottoyksikkö luottaa jännite-/virtamuuntajiin, joiden tarkkuustaso on vähintään 0,5, jotta voidaan saavuttaa reaaliaikainen verkon havaitseminen millivolttitason virheellä.
Laskentaydin käyttää teollisuustason mikro-ohjaimia (MCU) tietojen käsittelyyn suurella nopeudella ja ohjeiden antamiseen.
Toteutuspäätteillä on kaksi teknistä polkua: taloudellisuutta ja suurta ylikuormituskapasiteettia tavoittelevat valitsevat suuren kapasiteetin magneettiset pitoreleet; kun taas niiden, jotka tavoittelevat huippunopeutta (vasteaika voi olla jopa millisekunnin taso), hiljaisuutta ja erittäin pitkää käyttöikää (ilman mekaanista kulumista), on valittava kosketuksettomat solid-state-releet (SSR), jotka saavuttavat hiljaisen, kipinöttömän elektronisen kytkennän tyristorien kautta.

4. Kokonaisrakenne

TND-täysautomaattisen AC-jännitteen stabilisaattorin kotelo on valmistettu korkealaatuisista kylmävalssatuista teräslevyistä, joiden paksuus on ≥ 1,2 mm ja jotka on päällystetty fosfatointi- ja jauhemaalauksella, mikä tarjoaa sähkömagneettisen suojauksen ja mekaanisen suojan.
Sisällä olevat suuret virtakanavat on yhdistetty tinastetuilla tai hopeoiduilla T2-kupariliuskoilla polun impedanssin ja lämmöntuoton minimoimiseksi. Turvasuojauksen etupäässä monitasoinen ylijänniteabsorptioverkko, joka koostuu varistoreista (MOV) ja kaasupurkausputkista, on integroitu kestämään salamaniskuja ja verkon huippupiikkejä.
Siksi korkealaatuinen TND-jännitteen stabilisaattori on pohjimmiltaan korkean magneettisen johtavuuden materiaalien, kulutusta kestävien johtavien materiaalien, tarkkojen puolijohdelaitteiden ja vakaiden rakennemateriaalien järjestelmäintegraatio.

Tuotetiedot

FAQ

K: Mitä eroa on stabilaattorin, muuntajan ja UPS:n (Uninterruptible Power Supply) välillä?
V: Näiden kolmen ydintoiminnot ovat erilaisia:
Muuntaja: Sitä käytetään pääasiassa jännitetasojen vaihtamiseen (esimerkiksi 380 V:sta 220 V:iin), mutta se ei automaattisesti stabiloi vaihtelevia jännitteitä.
Stabilisaattori: Sen ydintoiminto on automaattisesti vakauttaa vaihtelevat jännitteet ja pitää lähtö asetetussa arvossa (kuten 220 V). Se ei muuta jännitetasoja (ellei sitä ole erityisesti suunniteltu), eikä se tarjoa vara-akkuja.
UPS: Sen ensisijainen tehtävä on tarjota keskeytymätöntä virtalähdettä (virtakatkon sattuessa se saa virtaa akkuinvertteristä), yleensä sillä on myös stabilointitoiminto, mutta teho ja akun käyttöikä ovat rajalliset ja sen hinta on paljon korkeampi kuin stabilisaattorilla.

K: Kuinka valita sopiva kapasiteetti TND-täysautomaattiselle AC-jännitteen stabilisaattorille?
V: Tärkeimmät vaiheet:
Laske kokonaisteho: Listaa kaikki laitteet, jotka liitetään TND:n täysautomaattiseen vaihtovirtajännitteen stabilointilaitteeseen, ja laske niiden nimellisteho (yksikköinä watteina W tai kilovolttiampeerina kVA).
Huomautus: Induktiivisten kuormien (kuten moottoreiden, kompressorien) käynnistysteho voi olla 3-7 kertaa nimellisarvo, joten se on laskettava käynnistystehon perusteella.
Salli turvamarginaali: Kerro kokonaisteho turvallisuuskertoimella (suositus 1,2-1,5) saadaksesi vaaditun jännitteen stabilisaattorin vähimmäiskapasiteetin. Esimerkiksi: Jos kokonaiskuorma on 8 kVA, tulee valita vähintään 10 kVA jännitteenvakain.
Vahvista jännite: Varmista, että TND:n täysautomaattisen vaihtovirtajännitteen stabilisaattorin tulojännitealue voi kattaa paikallisen sähköverkon vaihtelut (kuten 170 V - 250 V) ja että lähtöjännite vastaa laitteen vaatimuksia (kuten 220 V).
