Miten sähkö kulkee sähköasemalta tehtaalle? Miksi se on edelleen öljyupotettu muuntaja?

Sähköjärjestelmässä on yli sata vuotta olemassa ollut laitteistotyyppi, jonka periaate on säilynyt ennallaan ja rakenne ei ole hieno, mutta se on ollut käytössä koko ajan:

Theöljyllä upotettu muuntaja.

Öljyupotettu muuntaja ei ole trendikäs eikä siistiä, mutta sitä löytyy joka tehtaasta, jokaiselta asuinalueelta ja jokaisesta jakelulinjasta.

I. Mitä öljyupotettu muuntaja tarkalleen tekee?

Yksinkertaisesti sanottuna: Se muuntaa suurjännitesähkön matalajännitteiseksi sähköksi tai päinvastoin.

Voimalaitokselta tuleva sähkö on erittäin korkeaa jännitettä (useita kymmeniä tuhansia voltteja tai jopa satoja tuhansia voltteja), eikä sitä voida käyttää suoraan laitteisiin. Öljyllä upotettu muuntajaasema laskee jännitteen - 380 V:iin tehtaissa tai 220 V:iin kodeissa.

Käänteisissä skenaarioissa joissakin tilanteissa matalajännite on muutettava korkeajännitteeksi (kuten aurinkosähkövoimalaitokset ja tuulipuistot, jotka kytkeytyvät verkkoon), ja myös öljyupotettu muuntaja tekee tämän.

Öljyllä upotettu muuntaja tekee vain yhden asian: jännitteen muuntamisen.

Se on tehnyt tätä yli sata vuotta muuttamatta lähestymistapaansa.

II. Miksi "öljyä" käytetään edelleen nykyisellä aikakaudella?

Jotkut ihmiset kysyvät: Eivätkö kuivamuuntajat ole turvallisempia? Miksi silti käyttää öljyllä upotettuja muuntajia?

Vastaus löytyy kolmesta sanasta: Kestää.

Öljyupotettu muuntaja ei ole "taaksepäin"; se on sopivin ratkaisu skenaarioissa, joissa luotettavuus-, kapasiteetti- ja kustannusvaatimukset ovat korkeat.

III. Mitä öljyupotetun muuntajan sisällä oleva "öljy" tarkalleen tekee?

Sitä ei käytetä palamiseen; sitä käytetään eristykseen ja lämmönpoistoon.

Eristys: Kelan ja sydämen välissä, käämin ja kotelon välissä, kelan eri jännitetasojen välillä se on erotettu öljyllä valokaaren ja purkauksen estämiseksi.

Lämmönpoisto: Kun patteri lämpenee, öljy ottaa lämmön pois ja siirtää sen öljysäiliön seinämään ja hajottaa sen ilmaan.

Tästä syystäöljyllä upotettu muuntajaon vahva ylikuormituskyky - öljyn lämpökapasiteetti on suuri ja lyhytaikaisessa ylikuormituskäytössä lämpötilan nousu ei ole yhtä nopeaa kuin kuivatyyppisissä muuntajissa.

IV. Ovatko öljyllä upotetut muuntajat alttiita epäonnistumaan?

Päinvastoin, öljyllä upotettu muuntaja on kestävin voimalaitetyyppi.

Niin kauan kuin sitä ei ole pitkään ylikuormitettu vakavasti, sitä ei käytetä ilman öljyä pitkään aikaan eikä se altistu usein salamaniskuille tai oikosulkuiskuille, yhden öljyupotetun muuntajan suunniteltu käyttöikä voi olla 20-30 vuotta.

Yleiset "ongelmat" ovat itse asiassa vain muutamia tyyppejä:

Öljytason lasku (vuoto tai haihtuminen)

Öljyn kuluminen (kosteus tai hapettuminen)

Kondensaattori, käämikytkin, eristeen vanheneminen

Ylikuormitus aiheuttaa liiallisen lämpötilan nousun

Kaikki nämä voidaan havaita ja käsitellä etukäteen säännöllisillä tarkastuksilla ja öljytesteillä.

V. Asiakkaiden usein kysytyt kysymykset valittaessa öljymuuntajaa

1. Kupari vai alumiini?

Kuparilla on hyvä johtavuus, lämmönkestävyys ja pitkä käyttöikä, mutta se on kallista.

Alumiini on halvempaa, mutta sillä on suurempi tilavuus samalla kapasiteetilla ja hieman korkeampi lämmöntuotto.

Valitse mikä riippuu budjetista ja paikan päällä olevista vaatimuksista. Mutta yksi asia on huomioitava: Jos kyseessä on jatkuva suuri kuormitus tai vientiprojekti, on suositeltavaa käyttää kuparia.

2. Täysin suljettu vai öljysäiliöllä?

Täysin suljettu: Öljy ei joudu kosketuksiin ilman kanssa, ikääntyminen on hidasta ja huoltovapaa, sopii ulkokäyttöön

Öljysäiliöllä: Siellä on hengityslaite, joka mahdollistaa öljytason tarkkailun ja sopii säännöllisiä tarkastuksia vaativiin skenaarioihin

3. Kuinka valita häviöluokka (energiatehokkuus)?

S11, S13, S20... Mitä suurempi luku, sitä pienempi häviö, mutta hinta on korkeampi.

Laske, pystyykö vuotuinen sähkönsäästö kattamaan korkeammat hankintakustannukset - yleensä S13 saa erotuksen takaisin 2-3 vuodessa.

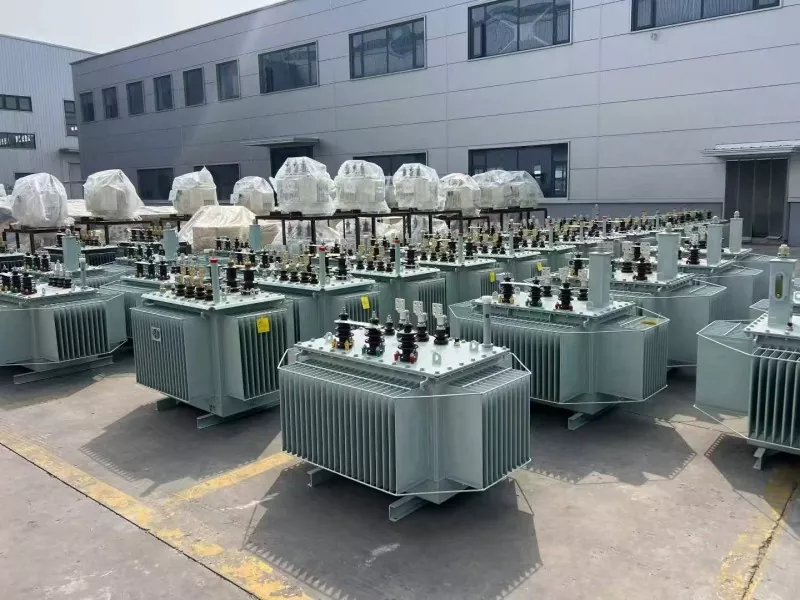

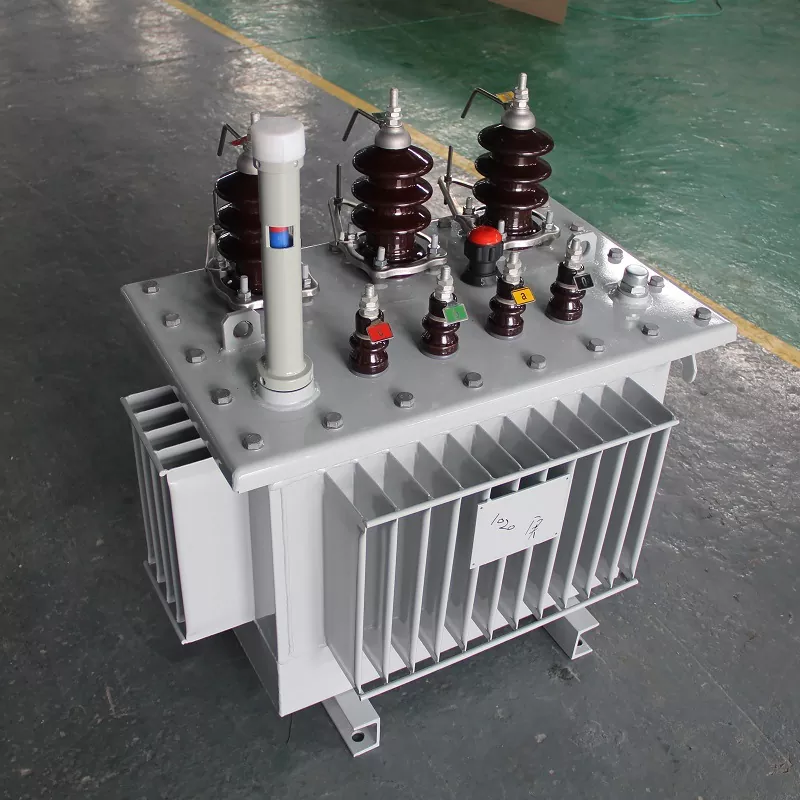

VI. Yibalingin öljyupotetut muuntajat

Tuotammeöljyllä upotetut muuntajatei seuraa mitään "mustan teknologian reittiä", vaan valitsee hyviä materiaaleja, ohjaa hyviä prosesseja ja tekee perusteellisia testejä.

Ydin: Korkean magneettisen läpäisevyyden kylmävalssatut orientoidut piiteräslevyt, täysin porrastettu saumojen pinoaminen, pieni tyhjäkäyntihäviö

Käämitys: puhdasta kuparia (vakio) tai erittäin puhdasta alumiinia (tarpeen mukaan), tiukka välikerroseristys, vahva oikosulun estokyky

Eristysöljy: Korkealaatuinen muuntajaöljy, joka on testattu täysin jännitteen kestävyyden, kosteuspitoisuuden ja dielektrisen häviön suhteen ennen tehtaalta lähtöä. Polttoainesäiliö: Aaltomainen levy- tai levytyyppinen jäähdytin, täysin tiivis hitsaus, tiivis, korroosionkestävä ja kastetiivis

Tehdastestaus: Suhteen vaihtelu, tasavirtavastus, eristysvastus, tyhjäkäyntihäviö, kuormitushäviö, tehotaajuuden kestojännite... Jokainen yksikkö on testattu, ei näytetarkastusta. Koskee:

Tehdassähkönjakelu, yhteisön sähköasema

Kaivos-, kemian-, paperi- ja tekstiiliteollisuus

Aurinkovoiman tehostaminen, tuulivoiman verkkoliitäntä

Vientituki, ulkomaanapuhankkeet

Kapasiteetti: 30kVA - 3150kVA

Jännite: 10kV / 0,4kV päävaihtoehtona, joka tukee ei-standardista räätälöintiä

VII. Yhteenveto yhdellä lauseella

Öljyllä upotettu muuntaja ei ole muodikkain, mutta se on ehdottomasti yksi luotettavimmista tehonjakelulaitteista "vaikeissa taisteluissa", kuten suuri kapasiteetti, suuri kuormitus, ulkoympäristö ja pitkäkestoinen käyttö.

Sähköä on lainattu taivaalta ja se tukee maata.

Jos sinulla on valintavaatimuksia öljymuuntajille (kapasiteetti, jännite, energiatehokkuusluokka, täysin suljettu tai öljysäiliöllä varustettu, vientitodistus), voit ottaa yhteyttäYibaling Power Technology -tiimimilloin tahansa.
