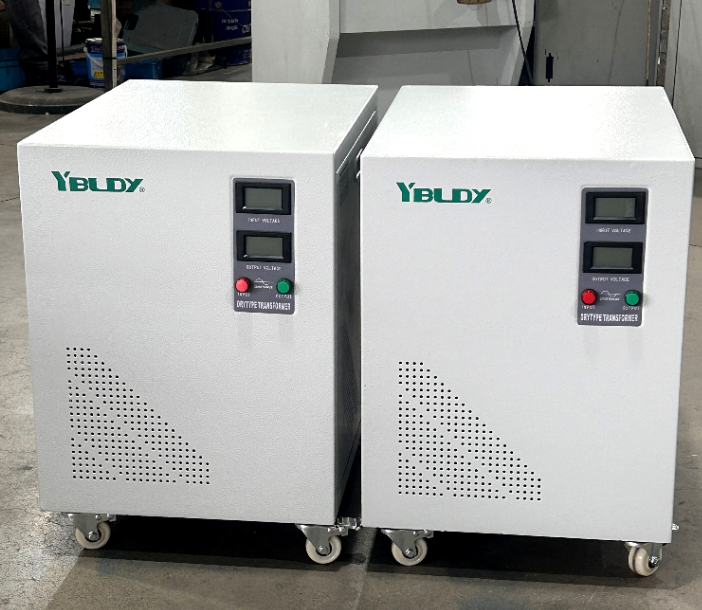

Mikä on SG-pienjännitemuuntaja?
Jokainen, joka on ostanut tuontilaitteita, tietää ongelman: tyyppikilvessä lukee yksi jännite, mutta korjaamollasi on toinen. Jännitevirhe tarkoittaa, että laite ei voi toimia.
TheSG kolmivaiheinen pienjännitemuuntajaon rakennettu ratkaisemaan juuri tuon ongelman.
Se on kolmivaiheinen kuivatyyppinen eristysmuuntaja. Syötä se paikalliseen verkkovirtaan – 380 V, 400 V, 415 V – ja se voi tarjota sinulle mitä tahansa laitteiston tarpeita: 220 V, 200 V, 110 V, 36 V, kuten vain. Samanaikaisesti se eristää tulon täysin lähdöstä - joten verkon kohina, harmoniset ja yliaaltopisteet pysähtyvät siihen.
Selkeällä kielellä: se muuntaa jännitteen tarvitsemasi ja pitää häiriöt poissa.
Missä tekeeSG kolmivaiheinen pienjännitemuuntajaSopiiko?
SG-sarja toimii lähes kaikissa matalajännitteisissä kolmivaihesovelluksissa, jotka tarvitsevat jännitteen muuntamisen ja sähköeristyksen.
Täältä löydät ne:
| Sovellus | Miksi Sitä käytetään |
| Tuodut laitteet | Paikallinen verkkosi ei vastaa sitä, mitä kone tarvitsee? SG muuttaa sen. 380 V - 220 V ja 380 V - 200 V ovat yleisimmät pyynnöt |
| Työstökoneet ja automaatio | CNC-koneet, koneistuskeskukset ja kaikenlaiset teollisuuslaitteet. Yksi muuntaja käsittelee sekä ohjaus- että tehopiirejä |
| Valot ja merkkivalot | Työpajavalaistus, koneen merkkivalot, paikallinen valaistus |
| Tasasuuntaajan virtalähteet | Etupään teho galvanointi-, elektrolyysi- ja tasavirtakäyttölaitteille |
| Kriittiset tilat | Voimalaitokset, datakeskukset, lääketieteelliset laitteet, viestintäjärjestelmät |
| Korkeat rakennukset ja julkiset tilat | Toimistorakennukset, kauppakeskukset, museot – sisätilat, joissa on tiukat paloturvallisuusvaatimukset |
SG-sarjaa käytetään laajalti myös kaivos- ja teollisuusyrityksissä, lentokentillä ja kaikkialla, missä on korkeat turvallisuus- ja paloturvallisuusvaatimukset.
Lyhyesti sanottuna: SG sopii aina, kun haluat muuttaa jännitettä tai pitää häiriöt poissa matalajännitteisestä kolmivaihejärjestelmästä.
Mikä tekeeSG kolmivaiheinen pienjännitemuuntajaEri?
Kuiva rakenne, ei öljyä. Ei vuotoja, ei palovaaraa. Voit asentaa sen sisätiloihin, kaappiin, aivan laitteiden viereen – ilman huolta öljyvuodoista. Eristysmateriaalit ovat paloa hidastavia ja itsestään sammuvia, eivätkä ne vapauta myrkyllisiä kaasuja kuumennettaessa.
Eristyssuunnittelu. Ensiö- ja toisiokäämit ovat täysin erillisiä. Verkkomelu, harmoniset yliaallot ja jännitteet pysähtyvät muuntajaan – ne eivät saavuta laitteitasi. Ohjauspiirit pysyvät puhtaina, laitteet pysyvät vakaina.
Pienet häviöt, korkea hyötysuhde. Hyvin rakennetulla SG-muuntajalla ei kuormitushäviö voi olla alle 0,8 % ja täyden kuorman hyötysuhde voi ylittää 97,5 %. Tämä tarkoittaa vähemmän hukattua sähköä ja alhaisempia käyttökustannuksia.
Alhainen melu, alhainen osittainen purkaus. Tyhjiövalettu käämitys tarkoittaa, että eristyksessä ei ole tyhjiöitä tai kuplia – osittainen purkaus alle 5 kpl. Juoksumelu on tyypillisesti alle 65 dB. Se käy niin hiljaa, että tuskin huomaat sen olevan siellä.
Puhdaskupariset käämit, H-luokan eristys saatavilla. Hyvä johtavuus, alhainen lämmöntuotto. Luokan H (180°C) eristys tarkoittaa, että se kestää jatkuvia raskaita kuormia ilman itse ruoanlaittoa.
Muokattava. Tulo-/lähtöjännite, liitäntäryhmä, hanojen asennot (±5 % tai ±10 %), käämikapasiteetin jakautuminen, kotelo – kaikki voidaan rakentaa tarpeidesi mukaan. Kelat voidaan valaa epoksilla lisäsuojan saamiseksi kosteudelta, öljyltä ja vedeltä.
Avoin tai suojattu kotelo. IP00 (avoin) tai IP20 (suojattu) ovat vakiona; korkeammat arvosanat saatavilla pyynnöstä.
Rakennettu jatkuvaan käyttöön. SG-muuntajat voivat käsitellä laajasti vaihtelevia kuormia, kestää välittömiä ylikuormituksia ja toimia jatkuvasti pitkiä aikoja.
Kuinka valita oikea
Kolme tärkeintä asiaa: kapasiteetti, jännite ja asennusympäristö.
Vaihe 1 – Määritä kuormitus
Laske yhteen kaiken yhdistämäsi teho ja jätä sitten noin 20 30 % marginaalia. Moottorit ja kompressorit kuluttavat suurta käynnistysvirtaa – kokoa runsaasti. SG-kapasiteetit vaihtelevat alle 1 kVA - 2500 kVA.
Vaihe 2 – Määritä tulo- ja lähtöjännitteet
| Parametri | Vaihtoehdot |
| Tulojännite | 200 V, 220 V, 380 V, 400 V, 660 V, 690 V, 800 V, 1140 V – mitä tahansa sivustosi toimittaa |
| Lähtöjännite | 690 V, 400 V, 380 V, 220 V, 110 V, 36 V – mitä laitteesi tarvitsee |
| Yhteysryhmä | Y/yn0, Y/d, D/y, D/d – valitse järjestelmääsi sopiva |
| Hanat | ±5 % tai ±10 % verkkojännitteen säätöön |
| Kunto | Vaatimus |
| Korkeus | ≤2000m standardi |
| Ympäristön lämpötila | -5°C - +40°C (sisätiloissa); -30°C käytettävissä ulkokäyttöön |
| Kosteus | ≤90 % +25°C:ssa |
| Tunnelma | Ei syövyttäviä kaasuja, ei johtavaa pölyä, ei räjähtäviä aineita |
| Tärinä | Ei voimakasta tärinää tai iskua |
Kotelo vai ei? Jos se menee kaappiin, avoin tyyppi (IP00) toimii. Jos se on vapaasti seisova, lisää suojattu kotelo (IP20 tai korkeampi).
Viimeisiä ajatuksia
SG-pienjännitteinen kuivatyyppinen muuntaja ei ole näyttävä. Se ei muodosta yhteyttä Wi-Fi-verkkoon, siinä ei ole kosketusnäyttöä, se ei nouse otsikoihin.
Se, mitä se tekee, on yksinkertaista: se saa oikean jännitteen ja pitää häiriöt poissa.
Tehtaissa, työpajoissa ja laboratorioissa, jotka ovat painineet jännite- ja laitehäiriöiden kanssa, ero on välitön. Laitteet alkavat toimia. Häiriöt katoavat. Tuotanto ei pysähdy.
Se ei ole ohjelman tähti. Se on näyttämö, joka tekee esityksen mahdolliseksi.
