Mikä on DBW Servo Voltage Stabilizer?

Yksi vaihe, vakava voima

Useimmat ihmiset ajattelevat jännitteensäätimiä pieninä laatikoina, jotka kytketään tietokoneen tai television viereen. Ja kyllä, niitä on olemassa. Mutta on olemassa toisenlainen säädin kokonaan - sellainen, joka ei istu pöydällä. Se istuu tehtaalla tuotantolinjan vieressä ja syöttää tehoa laitteille, jotka kuluttavat kymmeniä tai jopa satoja kilowatteja.

DBW servojännitteen stabilisaattoriton rakennettu suuria kuormia varten.

He käsittelevät raskaat tavarat: CNC-koneet, lääketieteelliset kuvantamisjärjestelmät, suurkokotulostimet, teollisuusuunit, tuotantolinjat, keskusilmastointijärjestelmät ja hissipankit. Jos se ottaa vakavaa virtaa ja toimii yksivaiheisella teholla, se todennäköisesti tarvitsee jonkin näistä takanaan.

Miksi "korkealla teholla" on merkitystä

Tavalliset yksivaiheiset säätimet ylittävät muutaman kilovoltin ampeerin (kVA). Ehkä 5kVA, ehkä 10kVA, jos painat sitä.

Suurtehosäätimet alkavat siitä, mihin ne loppuvat. Esimerkiksi DBW-sarjan yksiköt vaihtelevat 10 kVA:sta aina 180 kVA:iin – ja joissakin malleissa jopa 300 kVA. Se riittää toimittamaan koko konepajan valaistuksen, ilmastoinnin ja tuotantolaitteet yhdestä stabiloidusta syötöstä.

Suurten kuormien haasteena on, että ne eivät vain ota enemmän virtaa - ne ottavat sitä tavoilla, jotka rankaisevat tavallisia sääntelijöitä. Moottorit käynnistyvät. Kompressorit iskevät sisään. Hitsauslaitteiden valokaaret. Jokainen näistä tapahtumista aiheuttaa jännitteen putoamisen tai ylikuormituksen, joskus rajusti. Pieni säädin laukeaa, ylikuumenee tai ei yksinkertaisesti reagoi tarpeeksi nopeasti.

Suuritehoinen säädin on suunniteltu vaimentamaan iskuja ja pitämään tehon tasaisena kuormasta riippumatta.

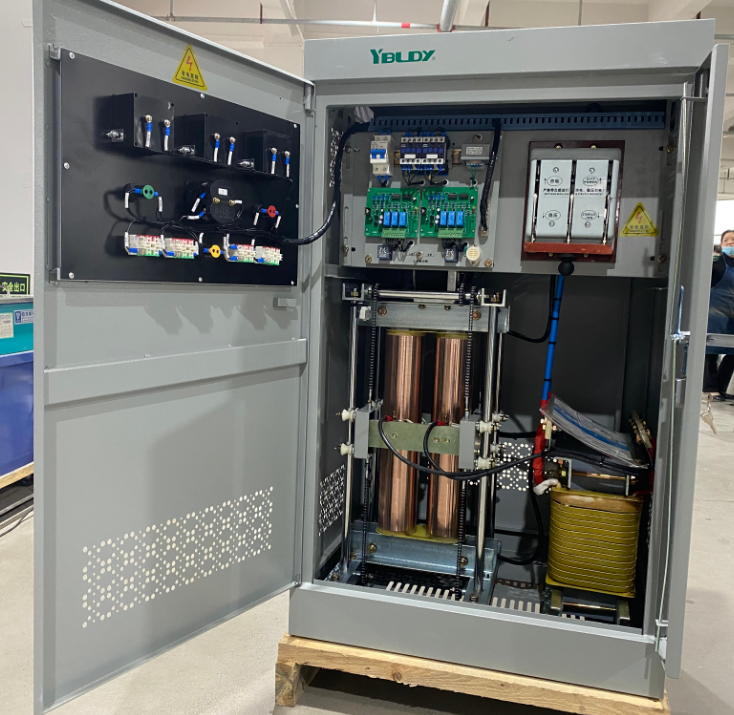

MitenDBW Servo Jännitteen StabilisaattoriToimii— Korvausperiaate

DBW-sarja, joka on yksi yleisimmistä suuritehoisista yksivaihemalleista, käyttää niin kutsuttua kompensointityyppistä säätöä.

Se on näppärä järjestely. Yksikön sisällä on kaksi avainkomponenttia:

Kompensointimuuntaja – kytketty sarjaan päävirtajohdon kanssa

Kosketusjännitteen säädin — joka säätää kompensointijännitettä

Ohjauspiiri valvoo jatkuvasti lähtöjännitettä. Kun se havaitsee poikkeaman - esimerkiksi tulojännite laskee, koska iso moottori juuri käynnistyi - se lähettää signaalin servomoottorille. Moottori liikuttaa hiiliharjaa kosketinsäätimen käämien yli. Tämä muuttaa kompensointimuuntajan ensiökäämiin menevää jännitettä. Kompensaatiomuuntaja lisää tai vähentää jännitteen pääjohdosta, mikä palauttaa lähdön täsmälleen sinne, missä sen pitäisi olla.

Kaikki tämä tapahtuu automaattisesti, jatkuvasti ja nopeasti – tyypillisesti 1,5 sekunnissa, kun tulojännite muuttuu 10 %.

Tämän suunnittelun kauneus on, että se ei keskeytä virtaa. Se ei kytkeydy päälle ja pois päältä. Se vain nostaa ja laskee jännitettä ja korjaa sitä sen mukaan.

Mikä erottaa hyvän

1. Se ei sotke aaltomuotoon

Jotkut säätimet vääristävät AC-aaltomuotoa, kun ne korjaavat jännitettä. Tämä ei. Se, mitä tulee ulos, on identtistä sen kanssa, mikä meni ulos - vain vakaampaa. Lääketieteellisten kuvantamislaitteiden, laboratorioinstrumenttien ja tarkkuuskoneiden osalta se ei ole neuvoteltavissa.

2. Se on tehokasta

Täydellä kuormalla hyötysuhde on yli 95 %. 50 kVA:lla ja sitä suuremmalla teholla se on vielä parempi – noin 98 %. Tämä tarkoittaa vähemmän lämpöä, vähemmän hukattua sähköä ja pienempiä käyttökustannuksia yksikön käyttöiän aikana.

3. Se käsittelee ylikuormitusta

DBW-sarja voi kestää 200 % nimellisvirrasta yhden minuutin ajan. Se on sellainen marginaali, jota tarvitset, kun kompressori käynnistyy tai tuotantolinja käynnistyy korkealla vaihteella.

4. Se suojaa itseään – ja laitteitasi

Vakiosuojaus sisältää ylijännitteen, alijännitteen, ylivirran, oikosulun ja vaihehäviön. Joissakin malleissa on myös manuaalinen/automaattinen vaihto, ohitustilat ja automaattinen uudelleenkäynnistys sähkökatkon jälkeen. Jos jokin menee pieleen, säädin sammuu turvallisesti sen sijaan, että annat vian päästä laitteeseen.

5. Se toimii jatkuvasti

Nämä eivät ole jatkuvatoimisia laitteita. Ne on suunniteltu toimimaan 24/7, 365 päivää vuodessa minimaalisella huollolla.

Mistä löydätDBW servojännitteen säädin

Sovelluslista on laaja – ja kasvaa.

Teollinen valmistus — CNC-koneet, koneistuskeskukset, tuotantolinjat, metallintyöstölaitteet

Lääketieteelliset laitteet — CT-skannerit, MRI-laitteet, röntgenjärjestelmät, laboratorioanalysaattorit

Liikerakennukset — Hissit, keskusilmastointi, suurkokotulostimet, valaistusjärjestelmät

Televiestintä — Tukiasemat, datakeskukset, viestintälaitteet

Tutkimus ja testaus — Laboratoriot, testauslaitteet, kalibrointilaitteet

Maatalous ja liikenne — Kastelujärjestelmät, rautateiden opasteet, lentokenttien maatuki

Lyhyesti sanottuna: missä tahansa yksivaiheisen tehon on oltava puhdasta, tasaista ja pystyttävä käsittelemään vakavaa virtaa.

Oikean koon valitseminen

Suuren tehonsäätimen valitseminen ei ole monimutkaista, mutta se vaatii harkintaa.

Vaihe 1 – Lisää kuormasi

Listaa kaikki, mitä yhdistetään. Moottorit ja kompressorit kuluttavat enemmän käynnistyksen yhteydessä kuin käydessä – joskus kolmesta viiteen kertaa enemmän. Älä kokoa pelkästään käyttövirran perusteella.

Vaihe 2 – Käytä turvamarginaalia

Toimialan käytäntö on lisätä 20 30 % kokonaismäärään. Se kattaa tulevan laajentumisen ja odottamattomat ylikuormitukset.

Vaihe 3 – Tarkista ruudukko

Tavalliset DBW-yksiköt hyväksyvät tulon välillä 176 V - 264 V. Jos sivustosi menee säännöllisesti tämän alueen ulkopuolelle, määritä laajempi syöttöversio.

Vaihe 4 – Ota huomioon ympäristö

Nämä yksiköt on suunniteltu asennettavaksi sisätiloihin, kun ympäristön lämpötila on 10°C - +40°C ja suhteellinen kosteus alle 90%. Jos sivustosi on pölyinen, kostea tai huonosti tuuletettu, ota tämä huomioon.

Viimeisiä ajatuksia

DBW Servo Jännitteen Stabilisaattoriei ole lumoava. Siinä ei ole kosketusnäyttöä tai mobiilisovellusta. Se ei nouse otsikoihin.

Mutta se tekee jotain olennaista: se pitää suuret kuormat käynnissä, kun verkko ei pysty.

Tehtaissa, sairaaloissa ja liikerakennuksissa, joilla ei ole varaa jännitteeseen liittyviin seisokkeihin, säädin ei ole valinnainen – se on infrastruktuuri. Se istuu epäluotettavan verkon ja kalliiden laitteiden välissä ja tekee yhtä työtä hiljaa ja jatkuvasti: varmistaa, että jännite pysyy siellä missä sen pitääkin.

Suuret kuormat tarvitsevat suuren suojan. Sitä varten tämä on.
