SG 3-vaiheinen kuivamuuntaja

Zhejiang Yibaling Power Equipment Co., Ltd. on kiinalainen valmistaja, joka on erikoistunut SG 3 -vaiheisten kuivatyyppisten muuntajien tuotantoon. Olemme omistautuneet muuntajien alalle yli kaksikymmentä vuotta ja meillä on laaja kokemus tuotannosta ja myynnistä. Tuotteillamme on erinomaiset hintaedut ja korkea laatu. Myyntikattavuus on pääosin Amerikassa. Odotamme syvää yhteistyötä kanssasi.

Lähetä kysely

Tuotteen Kuvaus

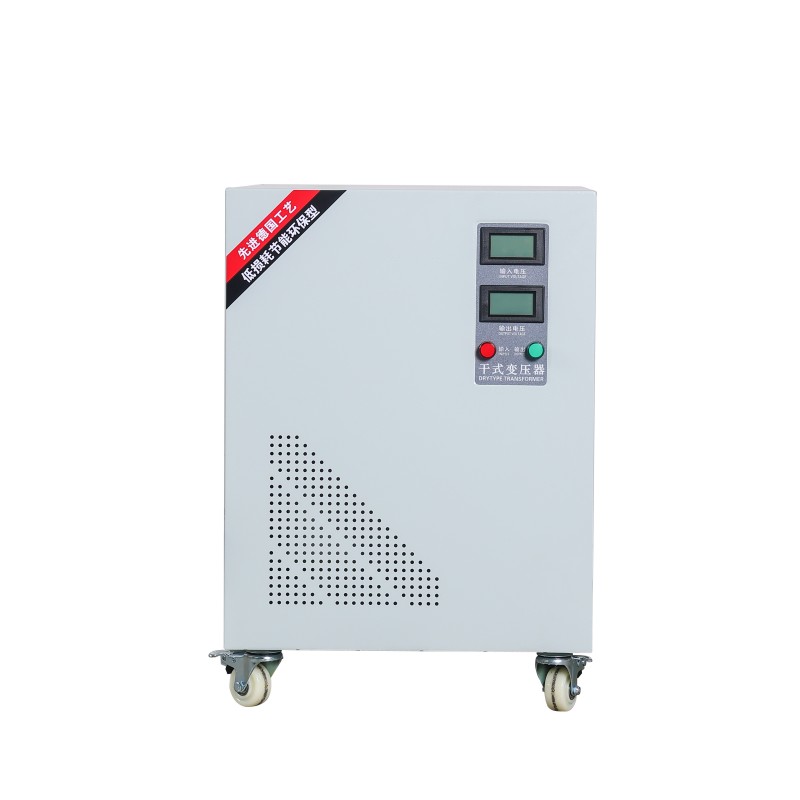

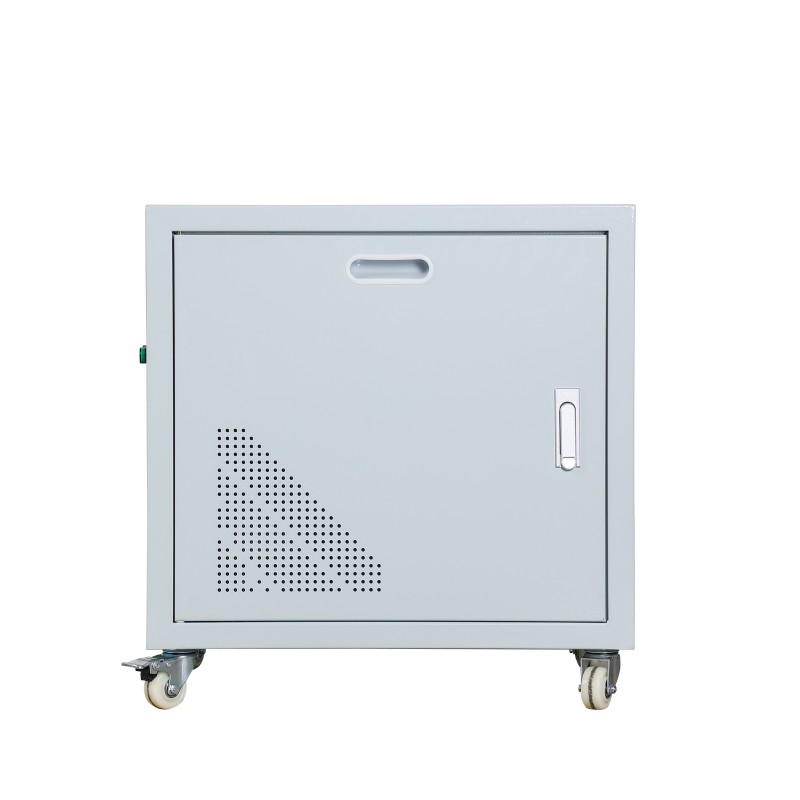

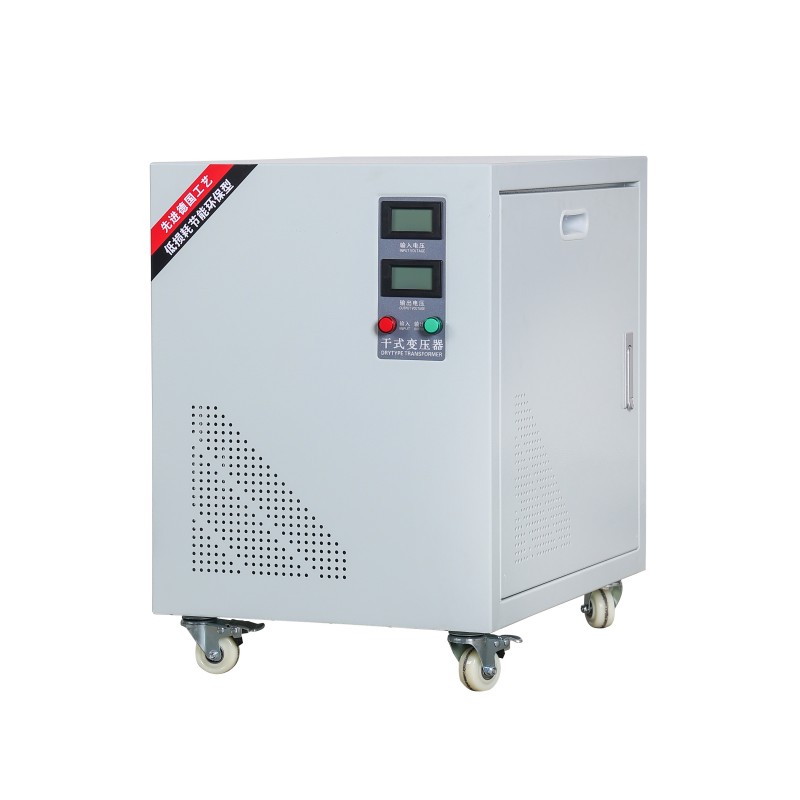

Yibaling Factoryn SG 3-vaiheinen kuivatyyppinen muuntaja on luotettava energiakeskitin, joka on suunniteltu nykyaikaisiin teollisuuden sähköjärjestelmiin. Siinä on täysin suljettu öljytön rakenne. Ydinosa koostuu korkealaatuisista kylmävalssatuista piiteräslevyistä yhdistettynä H-luokan eristysjärjestelmään.

Tämä yhdistelmä tekee muuntajasta poikkeuksellisen vankan. Se voi toimia vakaasti ja periaatteessa ei vaadi ihmisen huoltoa, olipa se altistettu paistamiseen korkeassa lämpötilassa työpajassa, kosteassa ilmassa tai pölyisissä ympäristöissä.

SG 3-vaiheinen kuivatyyppinen muuntaja kattaa kapasiteettialueen 10kVA - 2500kVA ja tukee erilaisia jänniteyhdistelmiä (kuten 10kV/0.4kV, 6kV/0.69kV jne.). Sillä on erinomainen ylikuormituskyky ja oikosulkua estävät ominaisuudet.

Vähähäviöinen ja hiljainen muotoilu ei ainoastaan täytä energiatehokkuustason 1 standardia, vaan se soveltuu myös vihreisiin tehtaisiin, datakeskuksiin ja kaupunkien rautatieliikenteen skenaarioihin, joissa on tiukat ympäristönsuojelu- ja energiansäästövaatimukset.

Tuotetiedot

Kiinnitämme huomiota kaikkiin yksityiskohtiin:

SG 3 -vaiheisen kuivatyyppisen muuntajan käämit ovat tyhjiökyllästettyjä ja -kovetettuja, suojaustasolla jopa IP54.

The iron core and coil use elastic buffer fixation to effectively suppress vibration and noise.

Se voidaan myös varustaa valinnaisesti lämpötilan säädöllä, kondensoitumisenestolla ja älykkäillä tiedonsiirtoliitännöillä reaaliaikaisen tilanvalvonnan ja ennakoivan ylläpidon saavuttamiseksi.

SG 3-vaiheisen kuivatyyppisen muuntajan hintaetu

Edut	Konkreettiset ilmentymät
Suorat hankintakustannukset	Hyödyntämällä kypsää kuivatyyppistä teknologiaa, kotimaisia toimitusketjuja ja laajamittaista tuotantoa, sen alkuperäinen ostohinta on yleensä kilpailukykyisempi. Esimerkiksi 100 kVA mallin viitehinta on noin 7 500 yuania, mikä on huomattavasti alhaisempi kuin perinteisillä öljyllä upotetuilla tyypeillä.
Pitkän aikavälin käyttösähkön hinta	Siinä on käytetty korkealaatuisia kylmävalssattuja piiteräslevyjä ja muita vähähäviöisiä materiaaleja sekä optimoitu muotoilu ja sen energiatehokkuus on korkea (tyypillisesti ≥ 95 %). Tämä voi vähentää merkittävästi sähkökustannuksia pitkällä aikavälillä, mikä tekee siitä erityisen sopivan 24 tunnin jatkuvaan käyttöön.
Erittäin alhaiset ylläpitokustannukset	Kuiva öljytön rakenne eliminoi eristysöljyn säännöllisen tarkastuksen ja vaihdon tarpeen, kuten öljyllä upotetuissa tyypeissä, mikä välttää olennaisesti öljyvuotojen riskin ja siihen liittyvät ympäristö- ja turvallisuusriskit ja mahdollistaa käytännössä huoltovapaan toiminnan.
Säästöjä asennus- ja käyttökustannuksissa	Kompakti koko ja kevyt paino, ei tarvita erityisiä öljykaivoja tai monimutkaisia palonsammutuslaitteita. Se voidaan asentaa lähelle kuormakeskusta, mikä säästää kaapeleita, pienjännitteisiä sähkönjakelutiloja ja tehdastilaa.
Luotettavuus ja riskikustannukset	Täysin suljetulla rakenteella, joka on kosteuden- ja pölytiivis, ja prosessien, kuten epoksihartsivalu, ansiosta sen mekaaninen lujuus on korkea ja oikosulkujen kestokyky on vahva. Tämä vähentää suunnittelemattomien seisokkien ja tuotantotappioiden riskiä.

SG 3 Phase Dry -tyyppisen muuntajan räätälöinti

1. Määrittele selkeästi asiakkaan vaatimusten yksityiskohdat

- Nimelliskapasiteetti, ensiö-/toisiojännite, taajuus, kytkentäryhmä (esim. Dyn11), impedanssijännite, ±2x2,5 % välioton säätö.

- Asennuspaikka (sisä/ulko, kellari/lattia), korkeus merenpinnasta, ympäristön lämpötila, kosteus, syövyttäviä kaasuja (kemiallinen ympäristö), räjähdysherkkää pölyä (hiilikaivos, jauhomylly) tai suolasumua (rannikkoalueet).

- Suojaustaso: tavanomainen IP20 (hiukkasnesto) tai IP23/IP54 (roisketiivis, pölytiivis), jälkimmäinen vaatii erikoissuunnittelun.

- Kuoren materiaali:

- Regular: High-quality cold-rolled steel plate, surface phosphating followed by powder coating.

- Korroosionkestävä: 304 tai 316L ruostumaton teräs, sopii ruokaan, lääkkeisiin, rannikkoalueille.

- Räjähdyssuojattu ja korkea suojaus: Paksutettu teräslevy tai alumiiniseos, joka täyttää erityiset räjähdyssuojatut vaatimukset tai vaatii täysin suljetun hitsausrakenteen.

- Cooling method: Self-cooling (AN), air-cooling (AF), or forced air-cooling (with independent fan).

2. Vahvista suunnitelma + valmista

Prosessivaihe	Prosessin tiedot
Ytimen valmistus	1. Leikkaus: Piiteräslevyt leikataan tarkasti pitkittäis- ja poikittaisleikkauslinjoilla. 2. Kokoaminen: Porrastettua pinoamismenetelmää käytetään vähentämään pyörrevirtahäviöitä. 3. Kiinnitys: Kiinnitykseen käytetään lujaa kanavaterästä ja löystymistä estäviä pultteja, mikä takaa alhaisen melun.
Käämien valmistus	1. Käämitys: Käytä CNC-käämikonetta tasaisen lämpötilan ja kosteuden työpajassa kelojen kelaamiseen, mikä varmistaa tarkan kierrosten määrän. 2. Esipaistaminen ja VPI-käsittely: Kun kelat on esipaistettu tyhjiöuunissa, ne lähetetään kyllästyssäiliöön "tyhjiöpainekyllästystä (VPI)" varten: ensin käytetään tyhjiötä ilmakuplien poistamiseksi, sitten ruiskutetaan kyllästyshartsi ja lopuksi painetaan perusteellisesti hartsin tunkeutumisen varmistamiseksi. 3. Kuivaus: Korkeissa lämpötiloissa kiertoilmauunissa kelat kuivataan "panssarimaisen" integroidun eristeen muodostamiseksi.
Lopullinen kokoonpano	1. Kokoaminen: Aseta kovettuneet käämit tarkasti rautasydämeen. 2. Kytkentä: Liitä johtimet hopeoiduilla tai tinastetuilla kupariliuskoilla kosketusvastuksen vähentämiseksi. 3. Accessories installation: Install temperature control (Pt100), fan, protective housing, etc.
