Mikä on SBW:n älykäs kompensointijännitteen stabilointilaite ja miksi se on tärkeä?

SBW:n älykäs kompensointijännitteen stabilointilaite on edistyksellinen kolmivaiheinen automaattinen jännitteensäätölaite, joka yhdistää kompensointiteknologian älykkääseen digitaaliseen ohjaukseen ja tuottaa vakaata, puhdasta tehoa teollisiin, kaupallisiin ja lääketieteellisiin sovelluksiin.

Toisin kuin perinteiset servotyyppiset stabilisaattorit, jotka luottavat mekaanisiin hiiliharjoihin, jotka liikkuvat muuntajan käämien poikki, SBW käyttää kompensointimuuntajaa, joka lisää tai vähentää jännitettä tarpeen mukaan - nopeampi, tehokkaampi ja kestävämpi lähestymistapa.

Miksi sillä on väliä?

Koska nykyaikaiset teollisuuslaitteet – CNC-koneet, lääketieteelliset kuvantamisjärjestelmät, datakeskukset ja automatisoidut tuotantolinjat – ovat yhä herkempiä jännitteen vaihteluille. Jännitteen lasku, joka kestää sekunnin murto-osan, voi sammuttaa tuotantolinjan, vahingoittaa tietoja tai tuottaa käyttökelvottomia lääketieteellisiä kuvia.

SBW sijaitsee sähkönsyötön ja kriittisen kuorman välissä ja vaimentaa painumaa, ylijännitettä ja epätasapainoa ennen kuin ne saavuttavat herkkien laitteiden. Se valvoo, korjaa ja suojaa – jatkuvasti ja automaattisesti.

Lyhyesti: se muuttaa epävakaan verkkosähkön luotettavaksi teollisuusvoimaksi.

Kuinka anSBW:n älykäs kompensointivakain toimii

SBW käyttää kompensaatioperiaatetta – mutta älykkäästi.

Vaihe 1 – Jännitteen tunnistus

Tarkat näytteenottopiirit valvovat jatkuvasti kunkin vaiheen tulojännitettä. Ohjausjärjestelmä havaitsee välittömästi kaikki poikkeamat asetusarvosta.

Vaihe 2 – Älykäs ohjaus

Jännitetiedot syötetään teollisuustason mikroprosessoriin - yleensä jotain STM32-sirua tai vastaavaa. Se puristaa numerot, selvittää, kuinka paljon korjauksia tarvitaan, ja lähettää komennot kompensointijärjestelmään. Monissa malleissa käytetään PID-digitaalista ohjausta todellisella RMS-näytteenotolla, joten vaikka tuloaaltomuoto olisi pahasti vääristynyt, mittaukset pysyvät tarkkoja.

Vaihe 3 – Jännitteen kompensointi

Laskennan perusteella ohjausjärjestelmä säätää kompensointimuuntajaan menevää jännitettä. Tämä muuntaja on kytketty sarjaan pääpiirin kanssa - kun sen toisiokäämi lisää tai vähentää jännitettä, lähtöjännite muuttuu vastaavasti, kaikki ilman keskeytyksiä.

Jos tulojännite laskee 10 %, kompensointimuuntaja lisää 10 % nostaakseen sen takaisin. Jos se nousee 10%, muuntaja vähentää 10% vetääkseen sen alas. Teho pysyy tasaisena - ±1 % - ±3 % asetusarvosta - hikoilematta.

Vaihe 4 – Jatkuva seuranta

Koko järjestelmä toimii suljetussa silmukassa – havaitsee, laskee, kompensoi ja tarkistaa – yhä uudelleen ja uudelleen, reaaliajassa. Tyypillinen vasteaika on alle 1 sekunti jännitteen muutokselle, ja jotkut mallit voivat reagoida jopa 20 millisekunnissa. Se on tarpeeksi nopea tarttumaan useimpiin verkkoihin, ennen kuin ne edes saavuttavat laitteitasi.

Vaihe 5 – Vaiheesta riippumaton kompensointi

Kolmivaihemalleissa kompensointia voidaan soveltaa erikseen jokaiseen vaiheeseen. Tämä tarkoittaa, että yhden vaiheen jännitehäviö ei vaikuta muihin – kriittinen kolmivaiheisille laitteille, joissa vaiheepätasapaino aiheuttaa moottorin lämpenemistä ja alentaa hyötysuhdetta.

Tulos: vakaa, tasapainotettu teho jatkuvasti – ilman vääristymiä tai keskeytyksiä.

SBW-stabilisaattoreiden yleiset tyypit ja kapasiteetit SBW-stabilisaattoreita on monenlaisia ​​kapasiteettia ja kokoonpanoja, jotka vastaavat erilaisia ​​kuormitusvaatimuksia.

Tulojännitealue:

Vakio: 304V – 456V (380V ±20%)

Laaja valikoima: ±30% tai ±40% saatavana pyynnöstä

MiksiSBW:n älykkäät kompensaatiostabilisaattoritAsia

Koska "riittävän hyvä" teho ei ole tarpeeksi hyvä nykyaikaiselle teollisuudelle.

Tässä on se, mikä tekee SBW:stä kriittisen komponentin tehoherkissä toiminnoissa:

1. Korkea hyötysuhde

SBW-stabilisaattorit tarjoavat ≥98 % tehokkuuden täydellä kuormituksella – paljon korkeampi kuin useimmat elektroniset jännitesäätimet. Hukkaan menevä energia on minimaalista, mikä vähentää käyttökustannuksia ja jäähdytystarpeita.

2. Ei aaltomuodon vääristymiä

Toisin kuin jotkut elektroniset stabilisaattorit, jotka tuovat harmonisia, SBW tuottaa lähtöaaltomuodon, joka on identtinen tulon kanssa – ei ylimääräistä säröä. Tämä on välttämätöntä herkille laitteille, kuten lääketieteellisille kuvantamisjärjestelmille tai laboratorioinstrumenteille.

3. Laaja syöttöalue

Vakio-SBW-mallit toimivat 304 V - 456 V (380 V ± 20 %) jännitteellä, ja heikossa verkkoympäristössä on vielä laajempi valikoima. Tämä tarkoittaa, että stabilointilaite pystyy käsittelemään huonoimmat verkkoolosuhteet menettämättä säätöä.

4. Kattava suoja

SBW-stabilisaattorit sisältävät integroidun suojan:

Ylijännite ja alijännite

Ylivirta ja oikosulut

Vaihehäviö ja vaihejärjestys

Ylilämpötila

Mekaaniset viat

5. Itsenäinen vaihekompensointi

Tämä on erityisen tärkeää kolmivaiheisissa teollisuuskuormissa. Kun yksi vaihe laskee, vain tämä vaihe korjataan - muut pysyvät ennallaan. Tämä estää moottoreiden ylikuumenemisen vaiheepätasapainon vuoksi ja estää laitteita toimimasta oudolla tavalla.

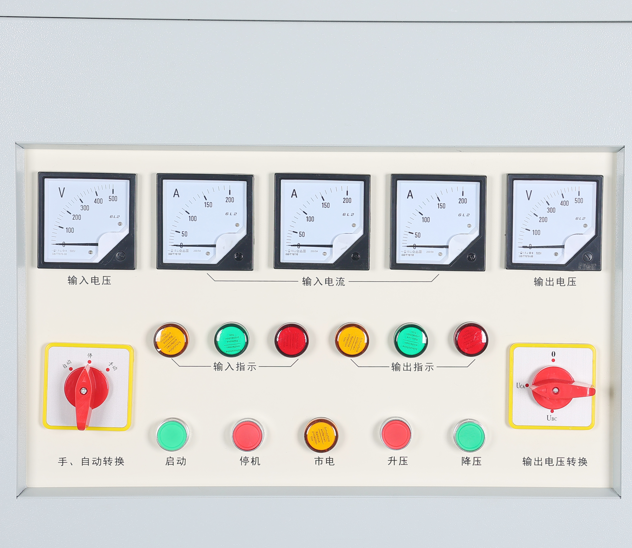

6. Älykäs ohjaus digitaalisella näytöllä

Nykyaikaisissa SBW-yksiköissä on mikroprosessoriohjaus. Etupaneeli näyttää tulojännitteen, lähtöjännitteen, virran, tehon ja vikatilan. Monet mallit tukevat myös RS485- tai Modbus-tiedonsiirtoa, joten voit liittää ne kiinteistönhallintajärjestelmään etävalvontaa varten.

7. Ohitustoiminto

Useimmissa SBW-stabilisaattoreissa on manuaalinen ohituskytkin. Kun tarvitset huoltoa, voit vaihtaa kuorman suoraan verkkovirtaan katkaisematta syöttöä – tämä on välttämätöntä sairaaloissa ja datakeskuksissa, joissa seisokit eivät ole vaihtoehto.

8. Mukautuva mihin tahansa kuormaan

SBW-stabilisaattorit pystyvät käsittelemään resistiivisiä kuormia (lämmittimet, valaistus), induktiivisia kuormia (moottorit, muuntajat) ja kapasitiivisia kuormia (kondensaattoriparistot, elektroniikka). Ne peittävät melkein kaiken, mitä heität niihin.

9. Suuri ylikuormituskapasiteetti

Tyypillisesti SBW-yksiköt voivat käsitellä 150 % nimellisvirrasta yhden minuutin ja 120 % kymmenen minuutin ajan. Tämä ylimääräinen marginaali on kriittinen, kun käynnistät suuria moottoreita tai kompressoreita.

Ilman SBW-stabilisaattoria kalliit laitteesi ovat verkon armoilla. Yhdellä tuotanto jatkuu, herkät laitteet pysyvät turvassa ja odottamattomat seisokit vähenevät paljon.

Oikean SBW-vakaimen valinta

SBW-vakaimen valinta vaatii huomiota kapasiteettiin, ympäristöön ja kuormitusominaisuuksiin.

Vaihe 1 – Määritä kuormitus

Laske yhteen kaikkien liitettyjen laitteiden virrankulutus. Sisällytä moottoreiden ja kompressorien käynnistysvirrat. Käytä marginaalia – tyypillisesti 20 30 % tulevaa laajentamista varten. Vaihe 2 – Tarkista verkkotilanne

Vaihe 3 – Määritä lähtövaatimukset

Lähtöjännite - tyypillisesti 380 V kolmivaiheiselle

Vakautustarkkuus — ±2 % vakio, ±1 % erittäin tarkkoihin malleihin

vasteaika - alle 1 sekunnin standardi; käytettävissä olevat nopeammat vaihtoehdotVaihe 4 – Harkitse asennusympäristöä

Vaihe 5 – Arvioi suoja- ja valvontatarpeet

Manuaalinen ohitus – välttämätön kriittisissä asennuksissa

Tiedonsiirto — RS485/Modbus etävalvontaan

Digitaalinen näyttö — näyttää reaaliaikaiset jännite-, virta- ja vikatiedot

Automaattinen ohitus – käytettävissä välittömään siirtoon, jos ilmenee sisäisiä vikoja

Vaihe 6 – Tarkista valmistajan testiraportit

Hyvämaineisen toimittajan tulee tarjota:

Eristysresistanssitesti

Dielektrinen kestotesti

Ei kuormitushäviön mittausta

Jännitteensäätötesti

Ylikuormituskykytesti

Vaihe 7 – Vahvista huolto ja takuu

Takuuaika – tyypillisesti 1 2 vuotta laajennetuilla vaihtoehdoilla

Tekninen tuki — asennusopastus ja etädiagnostiikka

Varaosien saatavuus – erityisesti isommille tilausyksiköille

Viimeisiä ajatuksia

SBW:n älykäs kompensointijännitteen stabilointilaite ei ole teollisuuden sähköjärjestelmän kirkkain komponentti. Siinä ei ole kosketusnäyttöä, ohjelmistopäivitystä tai langatonta yhteyttä. Mutta kokeile käyttää kriittistä tuotantolinjaa, lääketieteellistä kuvantamisjärjestelmää tai datakeskusta ilman sitä, niin huomaat sen välittömästi.

Se istuu voimahuoneessa ja tekee hiljaa työtään vuodesta toiseen. Se vaimentaa jännitehäviöitä, jotka muuten sammuttaisivat CNC-koneet. Se tasoittaa jännitteitä, jotka tuhoavat herkän elektroniikan. Se tasapainottaa vaiheita, jotka muutoin aiheuttaisivat moottoreiden ylikuumenemisen ja ennenaikaisen vioittumisen.

Se tarjoaa yksinkertaista mutta välttämätöntä: luotettavaa, vakaata tehoa – milloin ja missä sitä tarvitset.

Ja aikakaudella, jolloin tuotantolinjat ovat yhä enemmän automatisoituja ja laitteet herkempiä sähkön laadulle, luotettava teho ei ole valinnaista. Se on johdonmukaisen toiminnan perusta.
