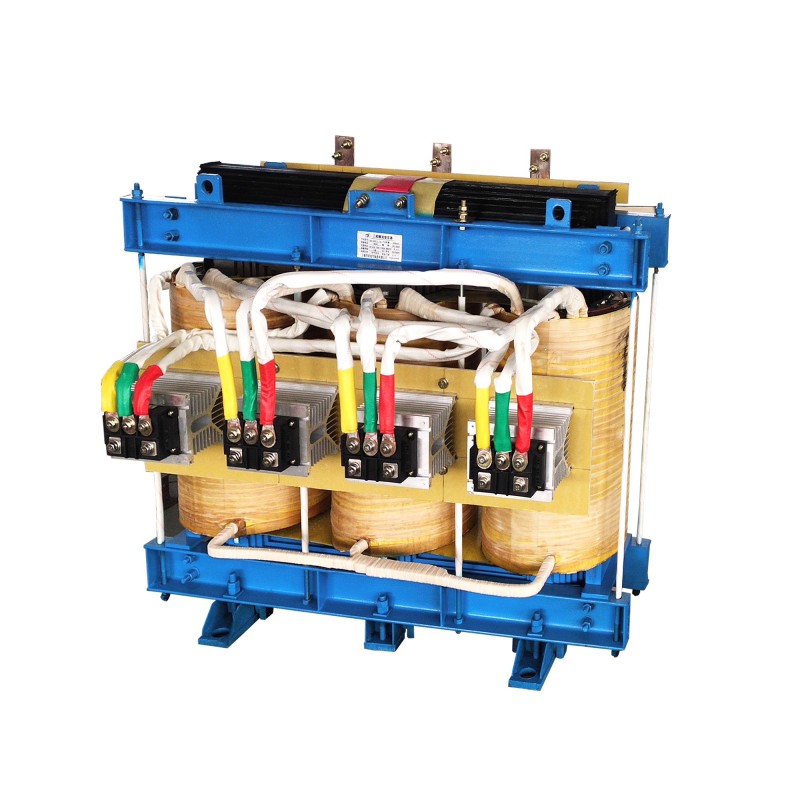

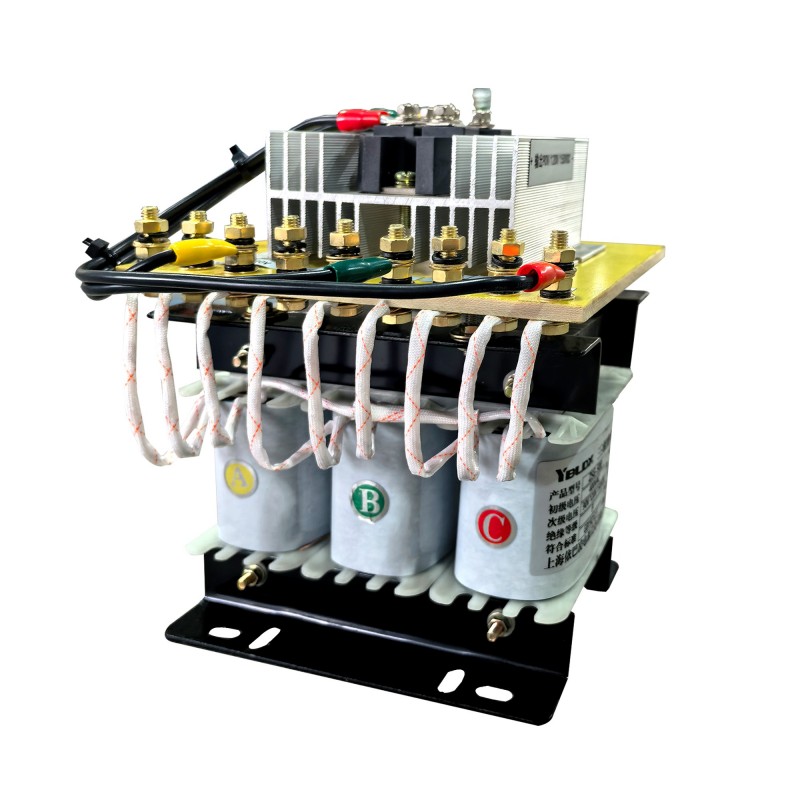

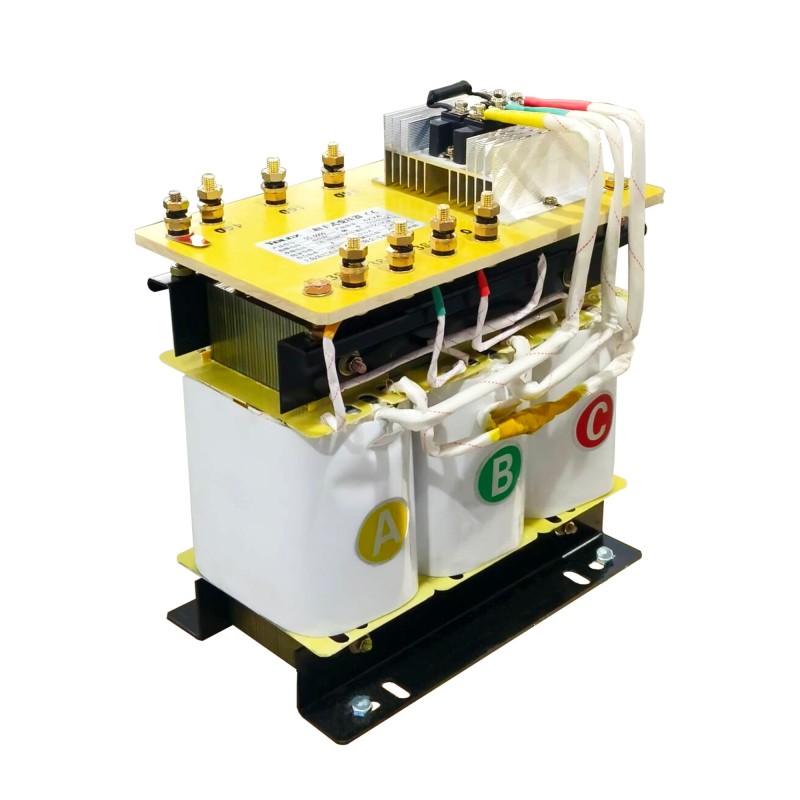

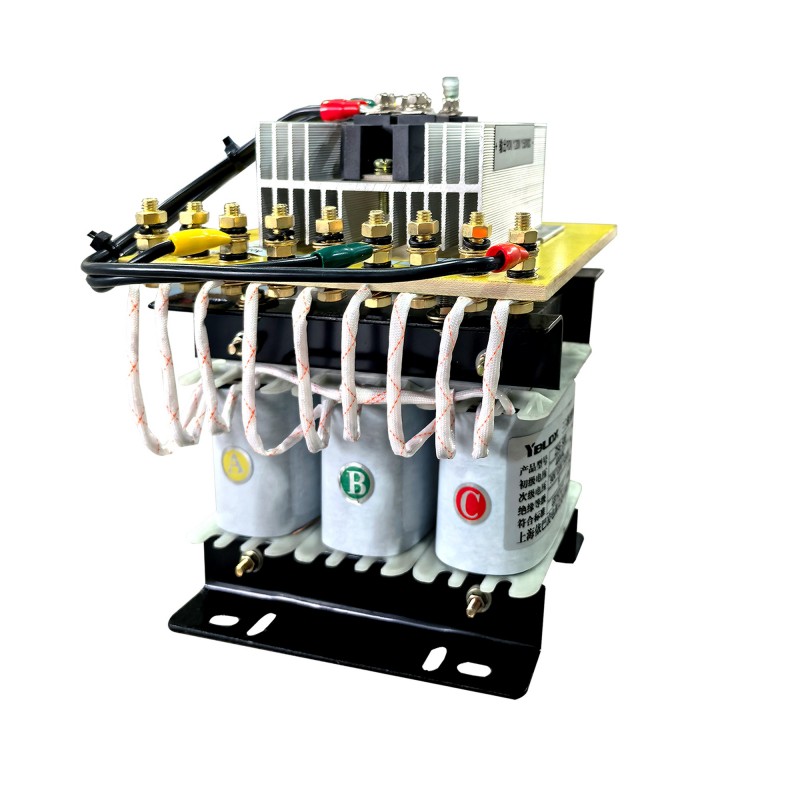

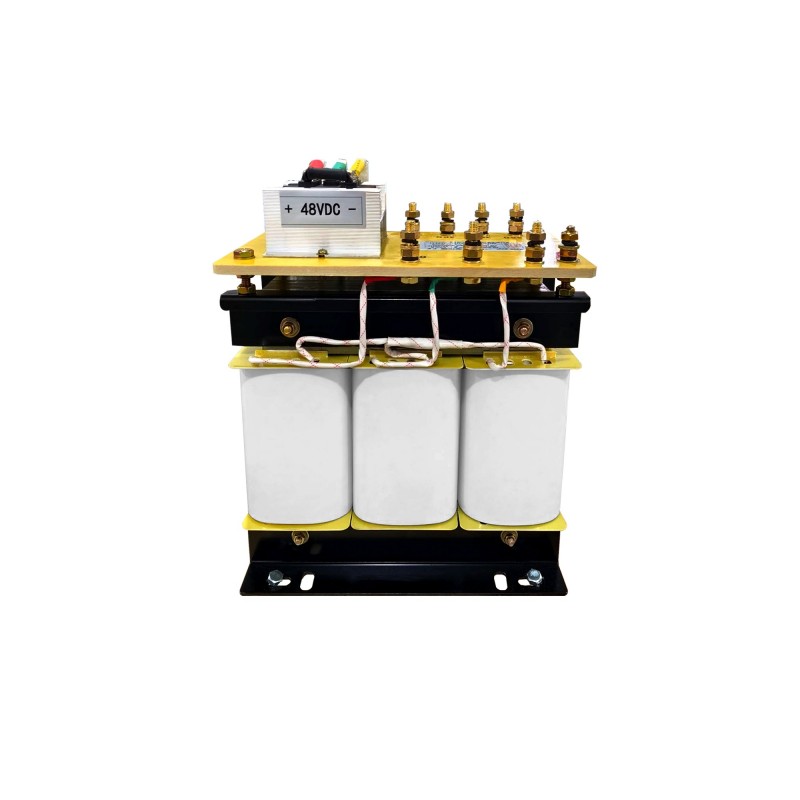

ZSG Kolmivaiheinen kuiva-tyyppinen muuntaja

ZSG-kolmivaiheinen kuivamuuntaja on laite, joka muuntaa verkkotehon tasasuuntaajien vaatimaksi tehoksi ja jota käytetään laajasti teollisuuden eri aloilla. Sen päätehtävänä on muuntaa vaihtovirta tasavirtalähteeksi, ja muuntaja soveltuu erilaisiin sovellusskenaarioihin, mukaan lukien akun lataus, sähkökemiallinen elektrolyysi ja yleiset teollisuuden tasasuuntaajien virtalähteet jne.

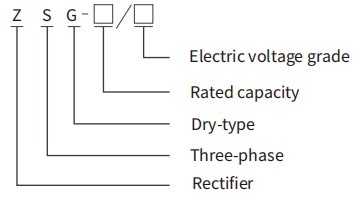

Mallinumerot ja niiden merkitykset

Normaalit käyttöolosuhteet

Sen varmistamiseksi, että ZSG-kolmivaiheiset kuivatyyppiset muuntajat toimivat turvallisesti, vakaasti ja tehokkaasti suunnitellun käyttöiän aikana, näiden muuntajien asennus- ja käyttöympäristön on täytettävä tiukasti joukko selkeitä rajaehtoja.

Ilmasto-olosuhteiden kannalta ilman lämpötilan yläraja ei saa ylittää +40 ℃, keskilämpötila 24 tunnin sisällä pitää olla alle +30 ℃ ja minimilämpötila ei saa olla alle -5 ℃.

Samanaikaisesti ilman suhteellisen kosteuden tulisi olla ≤50 % +40℃:ssa, korkein kuukauden keskimääräisen suhteellisen kosteuden kosteimman kuukauden tulisi olla 90 %, mutta on varmistettava, että kuukauden keskimääräinen vähimmäislämpötila on +25℃, jotta pinnalle ei muodostu haitallista kondensaatiota.

Maantieteellisten olosuhteiden mukaan ZSG-kolmivaiheisten sydänmuuntajien asennuspaikka ei yleensä saisi ylittää 2000 metrin korkeutta. Jos se ylittää tämän rajan, kapasiteettia ja eristystä on vähennettävä ja vahvistettava asianmukaisesti.

Syöttöjännitteen sallittu vakaan tilan poikkeama-alue on ±5 % nimellisarvosta sydämen yliherätyksen riskin välttämiseksi.

Lisäksi muuntajat on sijoitettava paikkaan, jossa ei ole voimakasta tärinää ja iskuja, joissa on vankka perusta ja hyvä ilmanvaihto, ja etäällä syövyttävästä, johtavasta pölystä tai syttyvistä ja räjähtävistä kaasuista.

Nämä olosuhteet muodostavat yhdessä ympäristön peruskehyksen luotettavalle toiminnalle. Kaikki poikkeamat näistä ehdoista voivat nopeuttaa eristeen ikääntymistä, lisätä häviöitä tai aiheuttaa vikoja. Siksi ennen valintaa ja sijaintia se on arvioitava ja vahvistettava täysin.

ZSG-kolmivaiheisen kuivatyyppisen muuntajan ydin

ZSG-kolmivaiheisen kuivatyyppisen muuntajan ydin on hienostunut sähkömagneettinen ja mekaaninen järjestelmä, joka on suunniteltu vaativiin teollisuusympäristöihin. Se koostuu pääasiassa neljästä toiminnallisesta komponentista.

Magneettipiirijärjestelmä: energiansiirron perusta, jossa käytetään korkealaatuisia, korkean magneettisen läpäisevyyden omaavia kylmävalssattuja orientoituja piiteräslevyjä, jotka pinotaan porrastetusti muodostaen kolmivaiheisen kolmipylväisen ytimen. Tämä varmistaa tehokkaan ja vähähäviöisen toiminnan.

Piirijärjestelmä: energian muuntamisen päärunko. Korkea- ja pienjännitekäämit käämitään yleensä T2-hapettomalla kuparikalvolla tai litteällä kuparilangalla ja läpikäyvät tyhjiöpainekyllästysprosessin (VPI), jossa ne kyllästetään ja kovetetaan korkean lämpötilan kestävällä hartsilla kiinteän, kosteudenkestävän ja lämpöä johtavan integroidun rakenteen muodostamiseksi.

Tämä on avain, jotta ZSG-kolmivaiheinen kuivatyyppinen muuntaja pystyy käsittelemään iskukuormia.

Eristys ja lämmönpoistojärjestelmä: luotettavan toiminnan takuu. Korkean lämpötilan kestävästä DMD:stä, Nomexista jne. koostuva väli- ja käännöseristys yhdessä jäähdytysilmateiden ja käämien sisällä olevien pakotettujen ilmajäähdytyslaitteiden kanssa varmistavat yhdessä lämpötilan nousun hallinnan.

Lopullinen mekaaninen suojaus ja johdotusjärjestelmä: tarjoaa suojan muovipinnoitetun teräslevykotelon kautta ja luo luotettavat sähköliitännät kupariliittimien tai virtakiskojen kautta, joilla on suuri virransiirtokapasiteetti.

FAQ

K: Miten toimitusaika on?

V: Yleensä kestää noin 30 päivää tilauksen vahvistamisen jälkeen.

K: Hyväksytkö logomme käytön?

V: Jos määrä on hyvä, OEM:n tekeminen ei ole ongelma.

K: Tarjoatko ulkoisen tyhjennysventtiilin ja näytteenottimen lukittavalla laatikolla?

V: Alamme lisätä yhä enemmän uusia varastoyksiköitä, joissa on ulkoinen tyhjennysventtiili ja näytteenotin lukittavalla laatikolla sekä ulkoiset mittarit lukittavassa laatikossa turvallisuussyistä.

K: Kuinka paljon takuuta?

V: 24 kuukautta, toimita vaurioituneet osat ei-inhimillisistä syistä vuoden sisällä.

K: Oletko kauppayhtiö tai valmistaja?

V: Olemme valmistustehdas.
