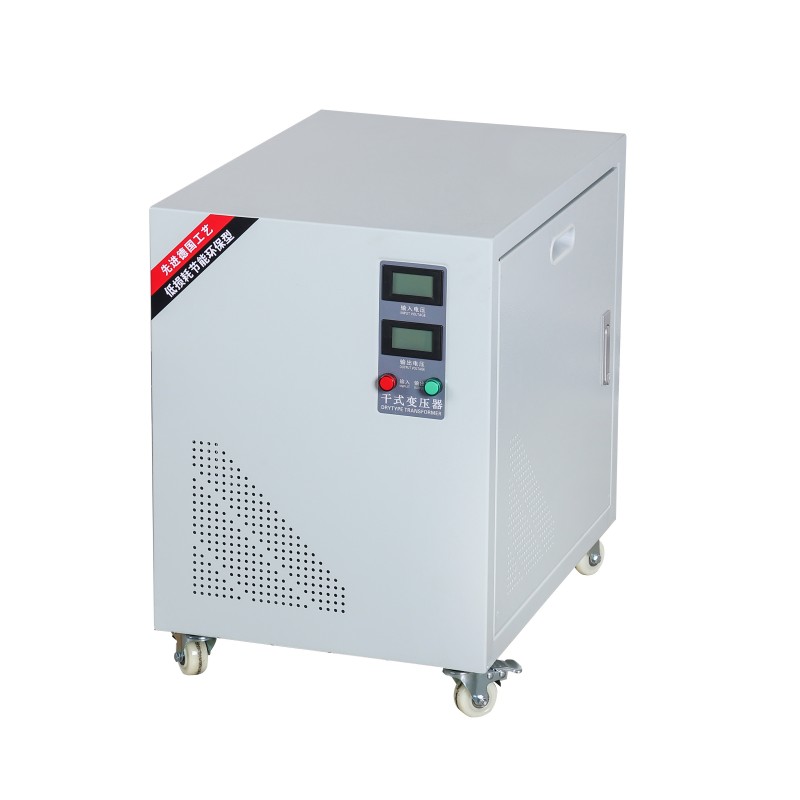

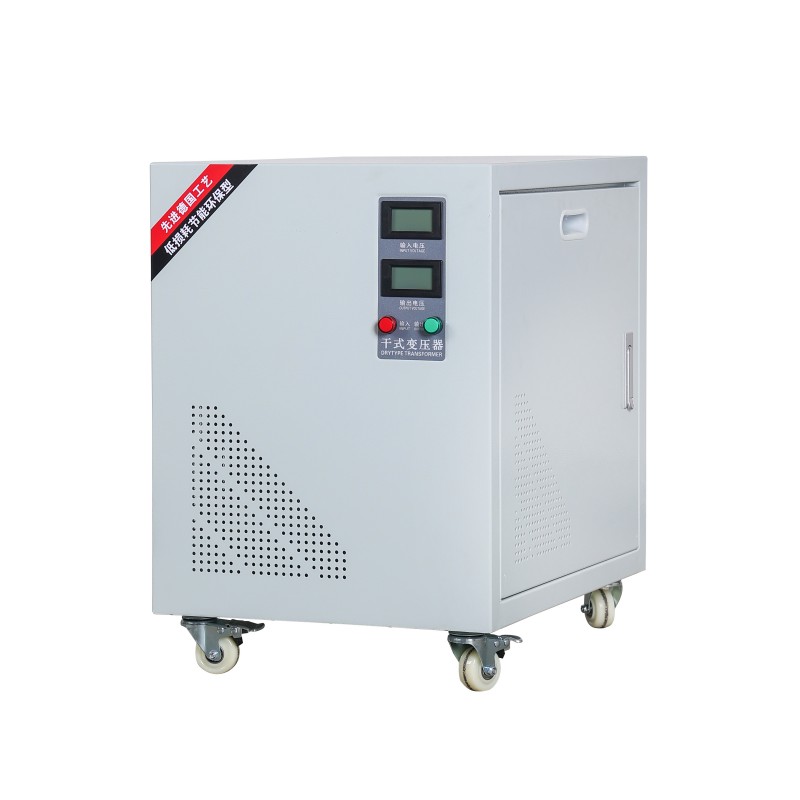

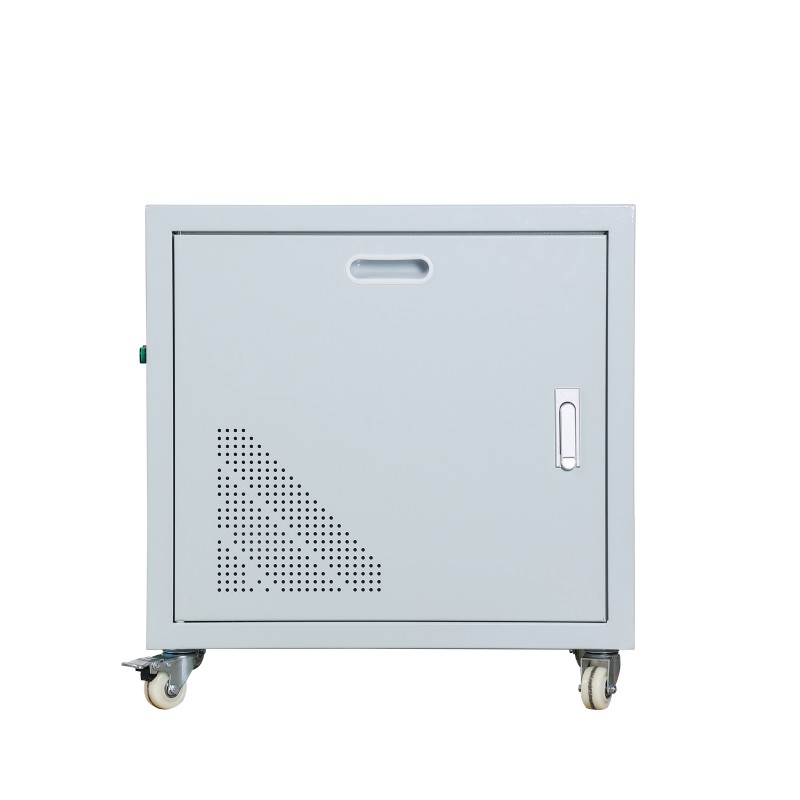

SG-eristysmuuntaja

SG-erotusmuuntaja soveltuu erilaisiin vaihtovirtapiireihin, jotka toimivat taajuusalueella 50-60Hz ja joiden nimellisjännite ei ylitä 660V.

Tuotesovellukset

Erinomaisen sähköeristyksen ja turvallisuusluotettavuuden ansiosta Yibaling Factoryn tuotetta on käytetty laajasti useilla kriittisillä teollisuuden aloilla.

Tuotujen tarkkuuslaitteiden tuki: SG-eristysmuuntaja tarjoaa turvallisen ja yhteensopivan tehoeristyksen ja jännitteen muuntamisen edistyneille laitteille maista, joissa on erilaiset jännitejärjestelmät, eliminoiden tehokkaasti häiriöt ja riskit, jotka johtuvat mahdollisista sähköpotentiaalieroista.

Tasasuuntauslaitteet, taajuusmuuttajat ja tehoelektroniikkajärjestelmät: Sillä voidaan saavuttaa sähköinen eristys pääpiirin ja ohjauspiirin välillä, suojaten herkkiä komponentteja ja parantaa järjestelmän häiriöntorjuntakykyä ja käyttöturvallisuutta.

Räätälöidyt ratkaisumme

Vastataksemme käyttäjien erilaisiin tarpeisiin tarjoamme erittäin joustavia räätälöityjä ratkaisuja:

Jännitteen joustava räätälöinti: Todellisiin vaatimuksiin perustuen minkä tahansa kohtuullisen tulo- ja lähtöjänniteyhdistelmien mukauttaminen mahdollistaa muuntajan sopeutumisen erilaisiin maailmanlaajuisiin verkkostandardeihin.

Yhteysryhmä ja hanat: Saatavilla on useita liitäntäryhmiä (kuten Yyn0, Dyn11 jne.), ja ylimääräisiä jännitteensäätöliittimiä tulo- tai lähtöpuolelle voidaan lisätä kätevää jännitteen hienosäätöä ja mukauttamista varten.

Käämityskapasiteetin jako: SG-eristysmuuntaja tukee kaksoiskäämi- tai monikäämirakenteita, joissa kukin käämikapasiteetti on allokoitu itsenäisesti vastaamaan monimutkaisia ​​vaatimuksia useiden jännitetasojen ja kuormien samanaikaiselle tehonsyötölle.

Toissijainen erikoissuunnittelu: Yksivaiheisia kuormia varten voidaan varustaa itsenäiset toisiokäämit;

Tasasuuntaajapiirisovelluksissa käämien rakenne voidaan optimoida (kuten lisäämällä vaiheensiirtokäämiä, tasapainotusreaktoreita jne.) harmonisten yliaaltojen vaimentamiseksi ja virran aaltomuodon parantamiseksi.

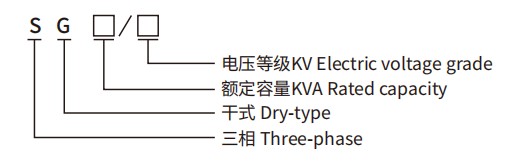

Malli ja sen merkitys

Ydin etu

Verrattuna moniin vastaaviin markkinoilla oleviin tuotteisiin, SG-erotusmuuntajamme erottuu edukseen sillä, että sen tutkimus- ja kehitystyön alusta lähtien. Yibaling on noudattanut systemaattista lähestymistapaa ja johdonmukaisesti priorisoinut luotettavuutta ja kestävyyttä tuotteen kaikilla osa-alueilla.

Erityisen suunnittelun osalta käytämme kolmikerroksista sähkömagneettista suojausta ja tyhjiökyllästettyä eristysjärjestelmää. Tämän seurauksena tuotteidemme tyhjäkäynti- ja kuormitushäviöt ovat 20–30 % pienemmät kuin joidenkin huonompien tuotteiden, ja niillä on myös vahva lyhytaikainen ylikuormituskyky.

Olemme tehneet erityisiä optimointeja paikkoihin, joissa vaatimukset ovat erityisen korkeat, kuten sairaaloissa ja äärimmäisissä ulkoilmaympäristöissä:

Esimerkiksi lääkintäympäristöissä käytettävien muuntajien osalta olemme parantaneet niiden häiriönestokykyä varmistaaksemme, että kriittisten lääketieteellisten laitteiden virransyöttö voidaan ylläpitää jopa yhden pisteen vian sattuessa vaarantamatta potilaita ja hoitohenkilökuntaa.

Raaka-aineiden hankinnasta tuotteiden toimituksiin valvomme tarkasti jokaista vaihetta. Meillä on omat toimitusketjut ydinmateriaaleille, kuten piiteräslevyille ja kuparilangoille, ja jokainen muuntaja käy läpi tiukat testit, mukaan lukien osittaiset purkaustestit, ennen kuin se lähtee tehtaalta.

Yhdessä yli 3 000 todellisen sovellustapauksen kanssa insinööritiimillämme on selkeä käsitys siitä, missä ongelmia todennäköisesti esiintyy, ja se on tehnyt suunnitteluun parannuksia vastaavasti. Tämä on antanut laitteelle etulyöntiaseman häiriöneston ja pitkän aikavälin käyttökustannusten suhteen.

FAQ

K: Mikä on SG-eristysmuuntaja? Miten se eroaa tavallisesta automaattisesta kytkentämuuntajasta?

V: SG-eristysmuuntaja on kaksikäämiinen muuntaja. Ensiökäämi (tulo) ja toisiokäämi (lähtö) on eristetty sähköisesti toisistaan ​​ilman suoraa sähköliitäntää. Energiaa siirretään sähkömagneettisen induktion kautta. Tämä eroaa olennaisesti automaattisesta kytkentämuuntajasta (jossa tulo ja lähtö jakavat osan käämistä).

Tärkeimmät erot:

Turvallisuus: SG-eristysmuuntaja voi tehokkaasti estää toisiopuolen sähköistymisen riskin ensiöpuolen maadoitusvian tai sähköiskun vuoksi, mikä tarjoaa paremman sähköturvallisuuden.

Häiriöiden esto: SG-eristysmuuntaja voi estää maasilmukan, vaimentaa yhteistilan melua ja suurtaajuisia häiriöitä ja tarjota puhtaamman virtalähteen kuormalle.

Jännitteen sovitus: Se saavuttaa pääasiassa jännitteen muuntamisen ja sähköisen eristyksen, eikä siinä ole automaattista jännitteen stabilointitoimintoa (ellei erikoismallia ole räätälöity).

K: Mitä avainparametreja tulisi ottaa huomioon valittaessa SG-eristysmuuntajaa?

V: Ydinparametreja ovat:

Nimelliskapasiteetti (kVA): Valitse kaikkien kuormien kokonaistehon perusteella tietyllä marginaalilla (suositus 20-30 %).

Tulo/lähtöjännite: Määritä selkeästi verkon jännite ja tarvittava laitejännite.

Taajuus (Hz): SG-sarja on yleensä yhteensopiva 50/60Hz:n kanssa.

Eristysluokka: Määrittää muuntajan lämmönkestävyyden ja pitkän aikavälin toimintavarmuuden, yleisiä tyyppejä ovat B-luokka, F-luokka tai H-luokka.

Yhteysryhmä: Kuten yksivaiheinen I/I, kolmivaiheinen Dyn11 jne., sen on sovittava järjestelmään.

Mukautetut vaatimukset: Tarvitaanko hana, monikäämitys, erityinen suojakerros jne.
