Miksi ZBK:ta voidaan käyttää tasavirtaan?

Teollisissa ympäristöissä monet laitteet eivät suoraan kuluta vaihtovirtaa – ne vaativat tasavirtaa.

Moottorin nopeudensäätö, galvanointi, elektrolyysi, lataus, sähkömagneetit, suorahitsauskoneet... Näiden laitteiden etupäässä on lähes poikkeuksetta yksi komponentti: tasasuuntaus.

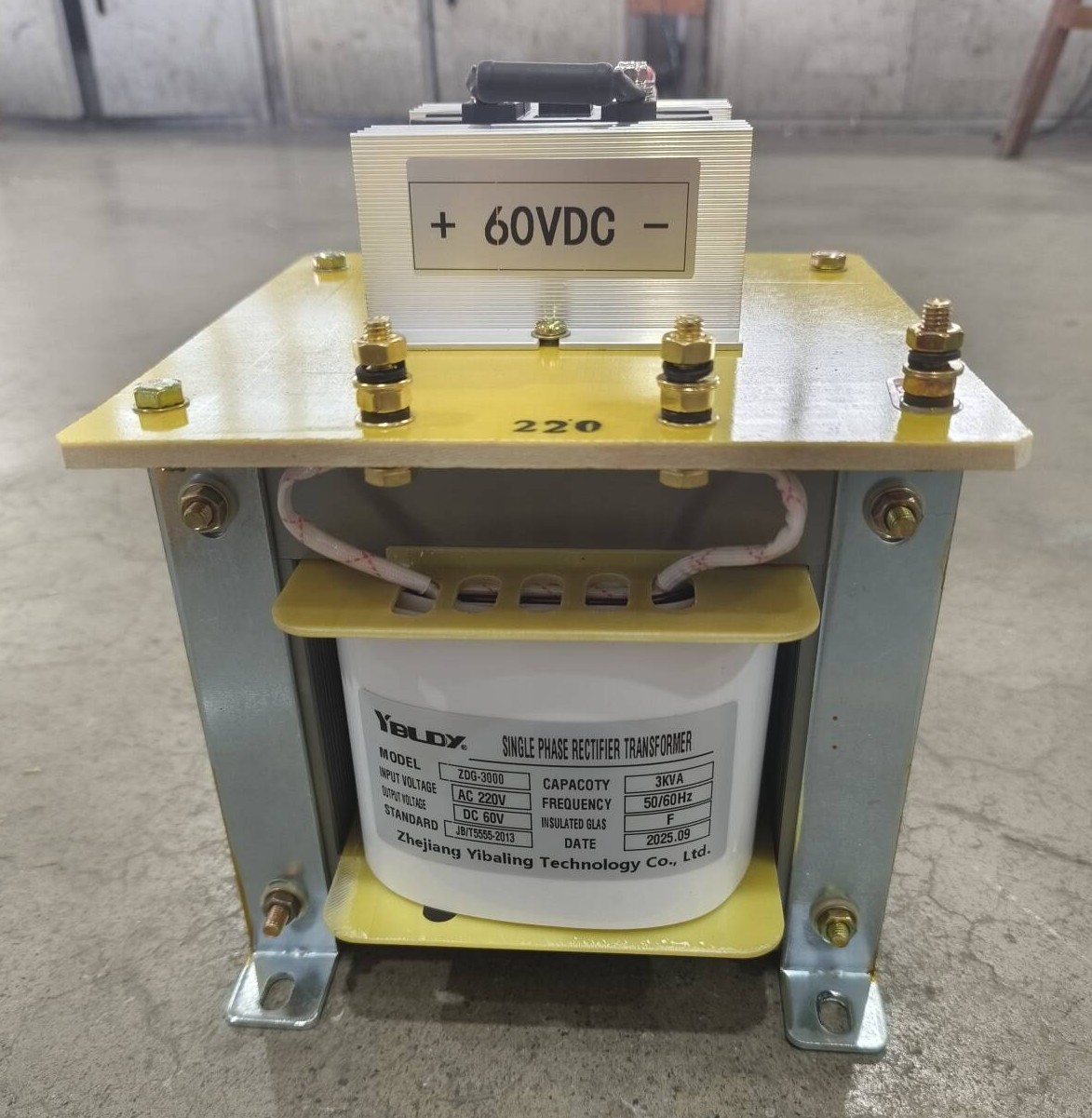

Ja tasasuuntauspiirin etupäässä on usein laite, joka ei ole erityisen näkyvä, mutta joka on ehdottoman välttämätön – ZBK-tasasuuntaaja yksivaiheinen muuntaja.

Mikä onZBK ohjausmuuntajavarten?

ZBK-ohjausmuuntaja ei ole tavallinen muuntaja.

Tavallisen muuntajan tehtävänä on: tulo 220V, lähtö 220V (tai 110V, 36V jne.), jännite muuttuu, mutta aaltomuoto pysyy samana – edelleen vaihtovirta.

Tehtävänä ZBK ohjausmuuntaja on: syöttää virtaa tasasuuntauspiiriin.

Sen tuottama jännite kytketään tasasuuntausdiodeihin, tyristoreihin tai tasasuuntaussiltoihin, jolloin siitä tulee lopulta tasavirta. Siksi ZBK-ohjausmuuntaja ottaa suunnittelussaan erityisesti huomioon tasasuuntauspiirin ominaisuudet:

Lähtö ei ole tarkoitettu suoraan vastusten tai moottoreiden käyttöön, vaan tasasuuntaajaputkille.

Sen on kestettävä tasasuuntauksen tuoma virran sykkiminen ja harmoniset yliaallot.

Eristyksen, lämpötilan nousun ja rakenteen on vastattava oikaisuolosuhteita.

Yhdellä lauseella: ZBK-ohjausmuuntaja on "alustava tasasuuntausvirtalähde", jännitteen vaihtaminen on vain sen pintatyötä, tasasuuntaukseen sopeutuminen on sen ammattialaa.

Missä ovat ZBK ohjausmuuntajat tarvitaan?

Yksinkertaisesti sanottuna: missä tahansa AC muunnetaan tasavirtaan, tasasuuntaajamuuntaja vaaditaan melkein aina etupäässä.

ZBK Control Transformer vs. Tavallinen muuntaja

Tavallisia muuntajia voidaan teknisesti käyttää tasasuuntaukseen, mutta ne ylikuumenevat ja vanhenevat nopeasti. ZBK-ohjausmuuntajat on valmistettu erityisesti tätä vaativampaa työtä varten.

Näyttää samalta, mutta se on erilainen missä sillä on merkitystä

Ensi silmäyksellä ZBK näyttää paljon tavalliselta BK-muuntajalta. Mutta sisällä olemme tehneet useita muutoksia hoitaaksemme korjausvelvollisuuden oikein:

Käämityssuunnittelu – Otamme huomioon tasavirtakomponentin, joka tulee tasavirtaan. Tämä estää ytimen kyllästymisen epätasaisesti, mikä aiheuttaisi ylimääräistä lämpöä ja melua.

Eristysluokka – Tyypillisesti luokka F (155°C) tai luokka H (180°C). Yksinkertaisesti sanottuna se kestää lämpöä paremmin.

Jännitteensäätö – Tasasuunnatut kuormat voivat heilua melkoisesti. ZBK on suunniteltu pitämään teho vakaana, vaikka kuormitus muuttuu äkillisesti.

Ylijännitevastus – Kun tasasuuntaajaputki tai diodi laukeaa, syntyy jyrkkä syöttövirta. ZBK voi kestää tämän osuman valittamatta.

Hanan suunnittelu – Useiden kosketusten avulla voit hienosäätää jännitettä vastaamaan erilaisia ​​tasasuuntausasetuksia (puoliaalto, täysi aalto, silta jne.).

Käytämme myös hyviä materiaaleja: puhdasta kuparikäämityksiä, korkealaatuista piiterästä ja tyhjiökyllästystä. Se ei ole "vain tarpeeksi". Se on rakennettu kestämään vuosia tasasuuntaajakäytössä.

Asiat, jotka on otettava huomioon valittaessa ZBK:ta

Kapasiteetti – Selvitä tarvitsemasi tasavirta tasasuuntauksen jälkeen ja jaa sitten hyötysuhteella saadaksesi vaihtovirtapuolen VA. Lisää sitten vähintään 20-30 % ylimääräistä turvamarginaalia.

Lähtöjännite – Muista, että diodit ja tyristorit laskevat jonkin verran jännitettä (diodeille noin 0,7-1 V, tyristoreille enemmän). Muuntajasi lähdön tulee olla hieman korkeampi kuin lopullinen haluamasi tasajännite.

Tasasuuntausmenetelmä – Puoliaalto-, täysaalto- ja siltatasasuuntaus asettavat kukin muuntajalle erilaisia ​​vaatimuksia. Kerro meille, mitä käytät.

Moninapautus tai ei – Jos sinun on säädettävä tasajännitettä säännöllisesti, hanki moninapainen tai säädettävä malli.

Eristysluokka – Tasasuuntaus käy kuumana. Valitse F- tai H-luokan kanssa mielenrauhan vuoksi.

Tosimaailman esimerkki

Ympäristölaitteiden valmistaja valmisti galvanoivia virtalähteitä seuraavilla asetuksilla: Yksivaiheinen 220 V -tulo → Muuntaja → Tasasuuntaussilta → Pienjännite-, suurvirtalähtö galvanointisäiliöihin.

He käyttivät aluksi tavallisia ohjausmuuntajia. Vuoden sisällä muuntajat ylikuumenivat, tuottivat liikaa melua ja kärsivät eristyksen vanhenemisesta.

Kun olet vaihtanut saman kapasiteetin ZBK-tasasuuntaajamuuntajiin:

Käyttölämpötila laski lähes 15°C.

Kahden vuoden jatkuvan käytön aikana ei ilmennyt ongelmia.
