Kuivatyyppinen muuntaja: miksi se on välttämätön nykyaikaisessa virranjakelussa?

Sähkö on modernin yhteiskunnan elinehto. Tehtaiden on toimittava, sairaaloiden on suoritettava leikkauksia ja datakeskusten on päivitettävä tiedot. Kaikki nämä perustuvat vakaaseen virtalähteeseen.

Kuivatyyppiset muuntajateroavat tavallisista meille tutuista öljypohjaisista muuntajista. Öljyupotetuissa muuntajissa öljy täytetään sisälle eristyksen ja jäähdytyksen aikaansaamiseksi. Kuivatyyppisissä muuntajissa ei käytetä öljyä. Sen sijaan kelat kaadetaan kokonaan epoksihartsilla tai käsitellään tyhjiöpainekyllästyksellä, mikä vastaa kelojen tiukan "panssarisuojan" antamista.

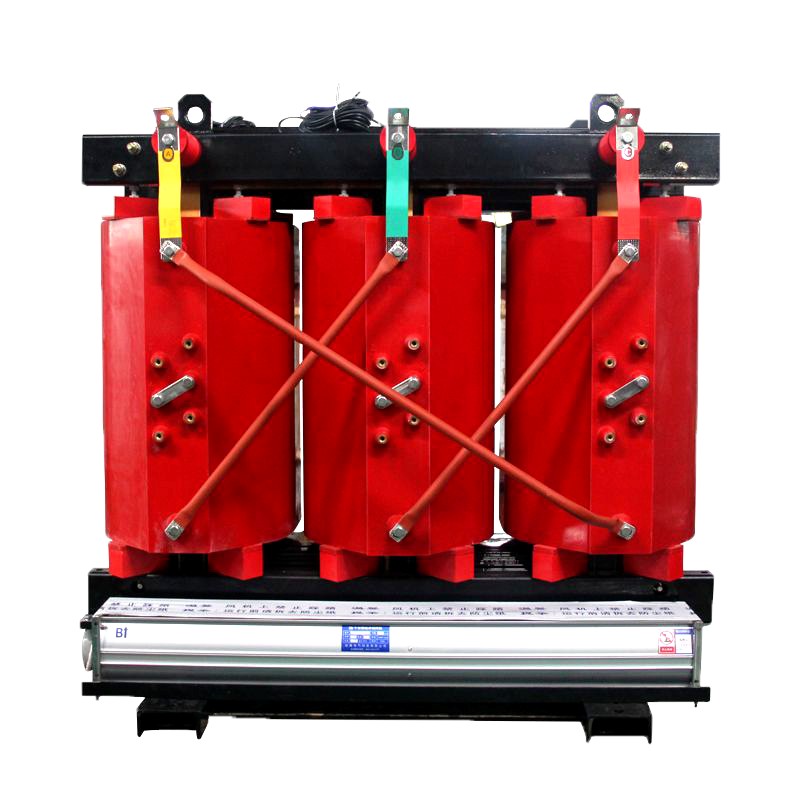

Mikä on kuivatyyppinen muuntaja?

Yksinkertaisesti sanottuna kuivatyyppinen muuntaja on muuntaja, joka ei käytä öljyä eristykseen tai jäähdytykseen. Sen kelat on valmistettu puhtaasta kuparilangasta tai kuparikalvosta. Käärimisen jälkeen ne joko valetaan tyhjiösäiliöön epoksihartsilla tai käsitellään tyhjiöpainekyllästyksellä varmistaakseen, että eristävä lakka tunkeutuu läpikotaisin jokaiseen aukkoon ja jähmettyy lopulta täysin tiiviiksi kokonaisuudeksi. Tämä johtaa käämiin, jotka ovat kosteutta kestäviä, paloa hidastavia ja erittäin kestäviä.

Missä kuivatyyppisiä muuntajia pääasiassa käytetään?

Korkeat rakennukset, metroasemat, sairaalat, datakeskukset ja suuret ostoskeskukset - missä tahansa paikassa, jossa on paljon ihmisiä, tiukat paloturvallisuusvaatimukset tai arvokkaita laitteita - eivät yleensä tule toimeen ilman kuivatyyppisiä muuntajia.

Kuivatyyppisillä muuntajilla on lukuisia toimintoja, kuten:

1. Korkea turvallisuussuorituskyky

Toisin kuinöljyllä upotetut muuntajat, kuivatyyppiset muuntajat eivät sisällä syttyvää mineraaliöljyä. Tämä eliminoi pohjimmiltaan tulipalon, räjähdyksen ja öljyvuotojen riskit. Niiden käämit on valettu paloa hidastavalla epoksihartsilla ja niillä on itsestään sammuvia ominaisuuksia. Edes äärimmäisissä vioissa, ne eivät aiheuta tulipaloa. Tämä mahdollistaa kuivatyyppisten muuntajien turvallisen asentamisen kuormakeskukseen, suoraan jakeluhuoneeseen, lattiakuiluihin tai tiheästi asutuille alueille ilman monimutkaisia ​​paloeristyslaitteita.

2. Kustannussäästöjä

Se, säästääkö kuivamuuntaja sähköä vai ei, riippuu itse asiassa kahdesta näkökulmasta: sydämestä ja kelasta.

Ytimessä käytämme korkealaatuisia kylmävalssattuja orientoituja piiteräslevyjä, kuten luokkaa 30ZH120. Pinottaessamme otamme käyttöön koko päittäisliitosprosessin, jonka ainoana tavoitteena on minimoida ytimen itsensä kuluttama sähkö.

Kierukan osalta olemme aina noudattaneet erittäin puhdasta hapetonta kuparia. Johtavuus voi nousta yli 99,95 %:iin ja kuparilla on alhainen vastus, mikä vähentää lämmöntuotantoa ja siten vähemmän sähköhukkaa kuormaa kuljetettaessa. Kuparilla on alhainen vastus ja se tuottaa vähemmän lämpöä, mikä johtaa vähemmän sähköhukkaan kuormaa kuljetettaessa.

Otetaan esimerkkinä SCB11, jonka energiatehokkuus on luokka I. Sen tyhjäkäyntihäviö on noin 30 % pienempi kuin vanhemmissa malleissa. Tämä saattaa tuntua pieneltä määrältä, mutta muuntajat ovat laitteita, jotka toimivat jatkuvasti. Vuoden aikana säästetty sähkö voi vaihdella kymmenistä tuhansista satoihin tuhansiin juaneihin, mikä riittää toisen pienen koneen hankintaan.

3. Erinomainen sähköeristys ja oikosulkuvastus

Mitä muuntajat pelkäävät eniten? Oikosulkuja. Kun järjestelmässä tapahtuu vika ja valtava virta tulee sisään, jos käämit eivät kestä sitä, koko kone tuhoutuu.

Kuinka kuivatyyppinen muuntaja ratkaisee tämän ongelman? Avain on "tyhjiöpainekyllästys" -prosessissa. Kun käämit on käämitty, ne asetetaan tyhjiösäiliöön, ilma poistetaan ja eristävä lakka pakotetaan jokaiseen käämien aukkoon, minkä jälkeen se jähmettyy. Tuloksena olevat käämit muodostavat täysin tiiviin ja kuplittoman yksikön, kuten kiinteän lohkon. Tällä tavalla riippumatta siitä, kuinka voimakas sähköinen voima on oikosulun aikana, käämit pysyvät liikkumattomina, ilman muodonmuutoksia tai siirtymiä. Tämä on todella "vastustavaa".

4. Vahva sopeutuvuus ympäristöön ja huoltovapaa toiminta

Koska eristävää öljyä ei ole, kuivatyyppisten muuntajien ei tarvitse huolehtia öljytason laskusta, öljyn laadun heikkenemisestä tai öljyvuodosta. Niiden täysin suljettu epoksihartsieristekerros kestää tehokkaasti kosteutta, suolasuihkua, pölyä ja kemiallista saastumista ja säilyttää erinomaisen eristyskyvyn ankarissakin olosuhteissa. Normaaleissa käyttöolosuhteissa kuivatyyppiset muuntajat tarvitsevat vain säännöllisen pinnan pölypuhdistuksen eivätkä vaadi monimutkaista öljyhuoltoa, mikä vähentää merkittävästi ylläpitokustannuksia ja työmäärää.

Miksi kuivamuuntaja on väistämätön valinta nykyaikaiseen sähkönjakoon?

1. Tiukkojen paloturvallisuusmääräysten noudattaminen

Kaupungistumisen kiihtyessä sähkölaitteiden paloturvallisuusvaatimukset tiheästi asutuilla paikoilla, kuten kerrostaloissa, metroissa ja sairaaloissa, ovat tiukentumassa. Kansalliset paloturvallisuusmääräykset edellyttävät, että rakennusten päärakenteeseen asennettujen muuntajien tulee olla kuiva- tai kaasueristettyjä. Kuivatyyppisten muuntajien öljyttömät, paloa hidastavat ja itsestään sammuvat ominaisuudet tekevät niistä ainoan yhteensopivan valinnan.

2. Yhdistäminen vihreiden ympäristönsuojelukonseptien kanssa

Kuivatyyppisillä muuntajilla ei ole öljyvuotoriskiä, ​​eivätkä ne saastuta maaperää tai pohjavettä. Niiden korkea hyötysuhde ja energiaa säästävät ominaisuudet edistävät myös suoraan hiilidioksidipäästöjen vähentämistavoitteita. Tilastojen mukaan vanhojen tuotteiden korvaaminen korkeatehoisilla kuivamuuntajilla voi vähentää hiilidioksidipäästöjä kymmenillä tonneilla yksikköä kohden vuodessa.

3. Virransyötön jatkuvuuden varmistaminen kriittisiä kuormia varten

Paikoissa, kuten datakeskuksissa, sairaaloiden leikkaussaleissa ja puolijohteiden tuotantolinjoissa, virtaa ei voi katkaista. Lyhytkin välkkyminen voi aiheuttaa palvelimen kaatumisen, kirurgisten laitteiden toimintahäiriöitä tai kokonaisen kiekkoerän häviämisen. Mikä tahansa näistä skenaarioista voi johtaa merkittäviin tappioihin. Kuivatyyppiset muuntajat korkean luotettavuutensa, alhaisen vikatiheytensä ja huoltovapaiden etujensa ansiosta ovat ensisijainen teholähdelaitteisto näille kriittisille kuormille.

Kuivamuuntajien päivittäinen huolto ja kunnonvalvonta

Vaikkakuivatyyppiset muuntajatTunnetaan "huoltovapaana", säännölliset kuntotarkastukset ovat edelleen tärkeä keino pidentää niiden käyttöikää ja estää äkillisiä vikoja.

1. Eristysresistanssin testaus

Käytä 2500V tai 5000V megaohmimittaria säännöllisesti mittaamaan käämien eristysvastusarvoja maahan ja korkeajännitteestä pienjännitteeseen. Normaaliarvot eivät saa olla alle 100 MΩ (riippuen jännitetasosta). Jos eristysvastuksen havaitaan jatkuvasti pienenevän, se voi viitata siihen, että käämit ovat kosteat tai eristys vanhenee, ja kuivauskäsittely tai lisädiagnoosi on suoritettava.

2. Ulkonäön ja puhtauden tarkastus

Kuuden kuukauden välein tai kerran vuodessa sähkökatkon aikana avaa kuivamuuntajan suojakotelo ja puhalla kuivalla paineilmalla pois rautasydämeen, keloihin, eristimiin ja ilmakanaviin kertynyt pöly. Tarkista myös, ovatko ruuvit löysällä, onko eristepinnassa halkeamia tai purkausjälkiä ja toimiiko jäähdytyspuhallin tasaisesti. Nämä tehtävät eivät ole monimutkaisia, mutta tehdäänkö ne vai ei, sillä on suuri ero.

3. Osittainen purkaustesti (valinnainen)

Jos kuivamuuntaja on ollut käytössä jonkin aikaa tai se on kriittinen virransyöttöpiste, on suositeltavaa palkata ammattilainen osapurkaustestin suorittamiseen. Osittainen purkaus on varhainen merkki eristeen ikääntymisestä. Varhainen havaitseminen ja oikea-aikainen käsittely voivat estää äkillisen rikkoutumisen ja laitteiston vaurioitumisen ja välttää suuria ongelmia.

Kuivamuuntajien pitkäaikaisen käytön takaamiseksi avain on säännöllisessä kunnossapidossa?

1. Väärän suojausluokan valinta

Valitse sopiva suojausluokka (IP-koodi) asennusympäristön perusteella. Tavallisiin sisätiloihin IP20 riittää; mutta jos paikka on pölyinen tai ankarassa ympäristössä, tulee valita IP23 tai korkeampi suojausluokka. Lisäksi kuivatyyppisiin muuntajiin on asennettava pölysuodattimet ja ilmankuivaimet pölyn ja kosteuden pääsyn estämiseksi, mikä voi merkittävästi lyhentää muuntajan käyttöikää.

2. Ilmanvaihto ja lämmönpoisto on varmistettava

Kuivamuuntajien jäähdytys perustuu täysin ilmankiertoon. Asennuksen aikana muuntajan ympärille tulee jättää riittävästi rakoja, yleensä vähintään puoli metriä. Tuuletusaukkoja ei saa tukkia millään esineellä. Jos kuivamuuntajan kapasiteetti on suuri tai se asennetaan ahtaaseen tilaan, on oltava lämpötilaohjattu pakoilmajäähdytysjärjestelmä. Puhaltimen käynnistys- ja pysäytyslämpötilat tulee asettaa kuivamuuntajan todellisen kuormituksen mukaan. Älä anna kuivatyyppisen muuntajan käydä silloin, kun sen ei pitäisi käydä, tai käydä väärällä nopeudella.

3. Laitteiden terveystietojen laatiminen

Luo itsenäinen käyttö- ja huoltokirja jokaiselle kuivatyyppiselle muuntajalle, johon kirjataan käyttöönottopäivämäärä, aikaisempien tarkastusten tarkastustiedot, eristysvastusarvot, lämpötilatiedot ja epänormaalit tapahtumat. Nämä tiedot ovat tärkeitä kunnon arvioinnin ja ennakoivan kunnossapidon perustaa.

Johtopäätös

Kuivatyyppisistä muuntajista, joiden erinomaiset edut ovat turvallisia ja palonkestäviä, erittäin energiatehokkaita, ympäristöystävällisiä ja helppohoitoisia, on tullut korvaamaton ydinlaitteisto nykyaikaisissa sähkönjakelujärjestelmissä. Ne eivät ole vain "muuntimia" voimansiirrolle, vaan myös "suojaimia", jotka varmistavat sähköturvallisuuden ja lisäävät energiatehokkuutta.
