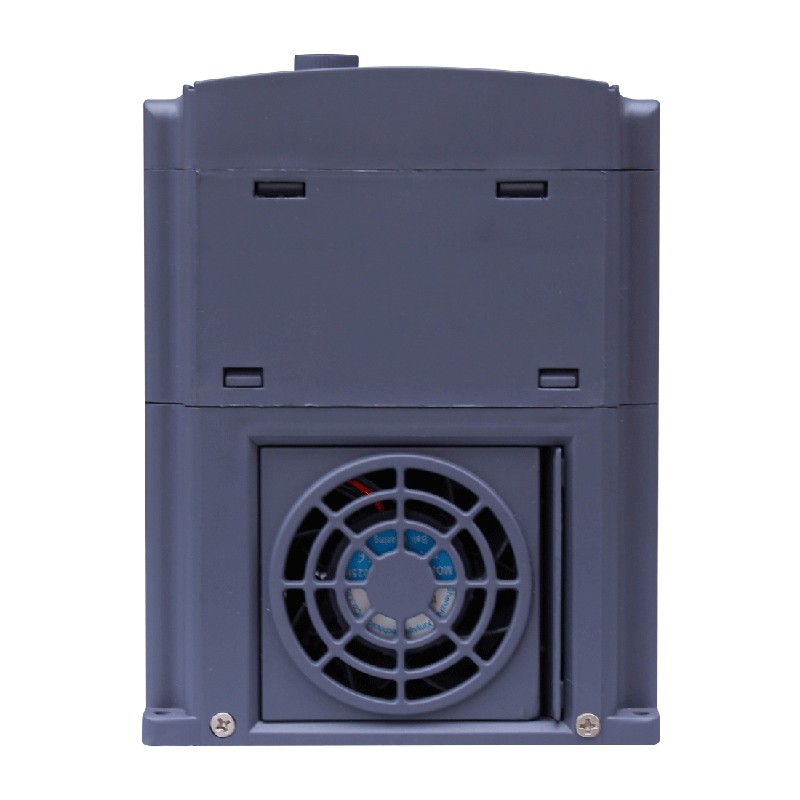

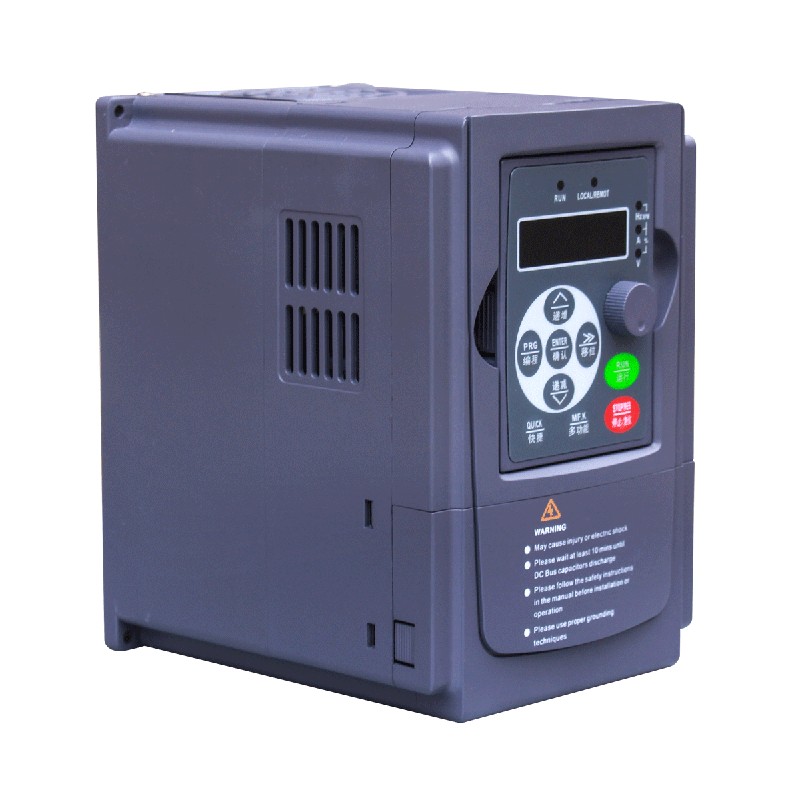

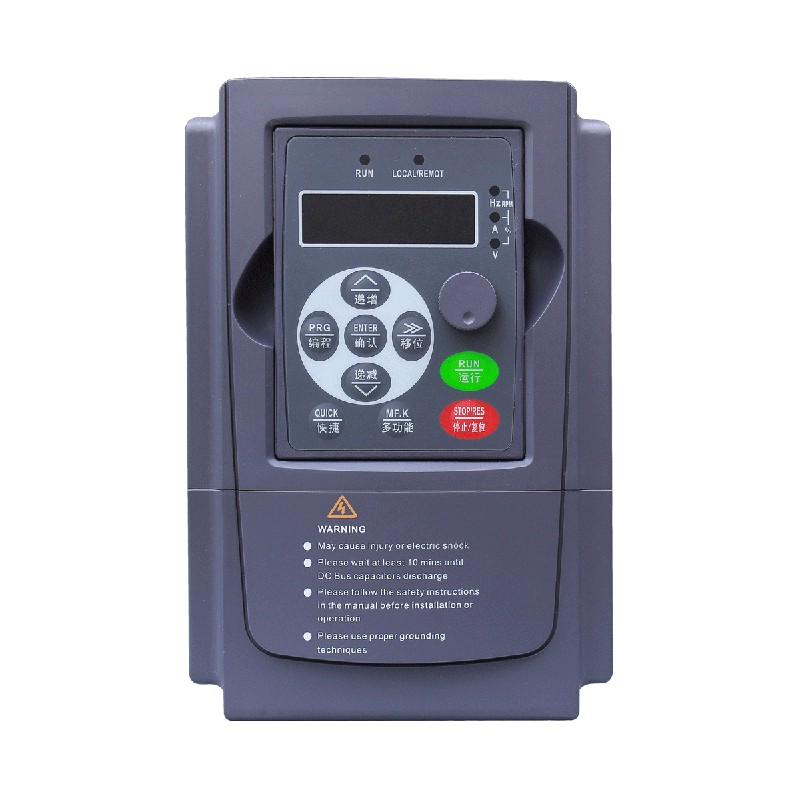

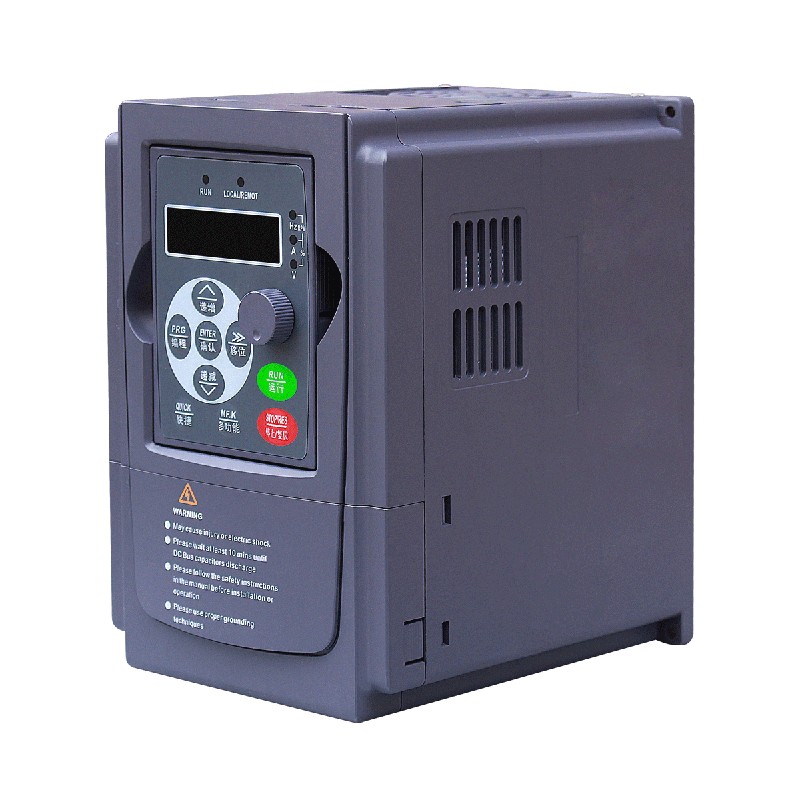

Raskaaseen käyttöön tarkoitettu vektoritaajuusmuuttaja

Yibaling Raskaat vektoritaajuusmuuttajat ovat huippuluokan tehonsäädön ydin teollisuuskäyttösovelluksissa, ja ne on erityisesti suunniteltu ohjaamaan kriittisiä laitteita ankarissa ympäristöissä. Ne yhdistävät raskaan käytön vankan luotettavuuden ja vektoriohjauksen tarkan tehokkuuden.
Niin sanottu "ylikuormitus" tarkoittaa, että se kestää voimakkaita iskuja, sen ylikuormituskapasiteetti on yli 150 % ja se voi toimia vakaasti pitkään ankarissa ympäristöissä, joissa on paljon pölyä ja voimakasta tärinää. Ja vektoriohjaus on sen tekninen ydin.
Kehittyneiden algoritmien avulla raskaaseen käyttöön tarkoitettu vektoritaajuusmuuttaja voi tarkasti irrottaa ja ohjata itsenäisesti AC-moottorin vääntömomenttia ja magneettikenttää kuten tasavirtamoottori. Tämän ansiosta moottori voi tuottaa 100 %:n vääntömomentin täydellä kuormalla jopa nollanopeuksilla tai erittäin alhaisilla nopeuksilla ja reagoida nopeasti äkillisiin kuormituksen muutoksiin millisekunnissa.

Yrityksen profiili

Vertaa yleiseen taajuusmuuttajaan

Tehdastarkastusprosessi

1. Varmista ydinkomponenttien laatu

Käytä erityisiä testauslaitteita staattisten parametrien testaamiseen (kuten kyllästysjännite Vce(sat) ja hilakynnysjännite Vge(th)) ja joitain dynaamisia testejä jokaiselle raskaan vektoritaajuusmuuttajan IGBT-moduulille, mikä varmistaa parametrien yhdenmukaisuuden ja poistaa vialliset tuotteet.
Testaa simuloiduissa kuormitusolosuhteissa vektoritaajuusmuuttajan käyttöpiirin lähtöaaltomuoto, eristysjännite ja oikosulkusuojauksen vasteaika (täytyy olla mikrosekunnin alueella) kiinnittimien kautta ja suorita automaattisia skannaustestejä pääohjauskortin tietoliikenneliitännällä (kuten Profibus, Ethernet), analogisilla/digitaalisilla I/O-kanavilla ja muistilla.

2. Turvallisuus- ja eristystestit

Käytä 1000 V:n megaohmimittaria eristysresistanssin mittaamiseen kaikkien tuloliittimien, lähtöliittimien ja tasavirtaväylän välillä suojamaahan (vaatii tyypillisesti > 100 MΩ).
Käytä AC-korkeajännitettä, joka on paljon nimellisjännitettä korkeampi (esimerkiksi jos tulon nimellisjännite on 380 V, testijännite voi olla 2500 V AC, kestää 1 minuutin) testataksesi pääpiirin eristyslujuutta ilman rikkoutumista tai ylivirtausta.

3. Suorituskykytestit

Käytä raskaan kuorman vektoritaajuusmuuttajaa jatkuvasti 100 %:n nimellisvirralla ja nimellisnopeudella vähintään 2-4 tuntia, kunnes lämpöstabiilisuus on saavutettu. Käytä infrapunalämpökameraa mitataksesi ja tallentaaksesi tarkasti IGBT-jäähdytyslevyn hot spot -lämpötilan, DC-väylän kondensaattorin kotelon lämpötilan ja virtakiskon liitäntäpisteiden lämpötilan varmistaen, että minkä tahansa pisteen lämpötilan nousu on alle suunnittelurajan (kuten ≤ 70 K).
Anna kuormittamattomissa tai kevyessä kuormituksessa askelmomenttikäsky ja mittaa suuren kaistanleveyden virta-anturi ja oskilloskooppi vasteaika ja lähtövääntömomenttivirran (Iq) ylitys varmistaaksesi raskaan kuormituksen vektorin taajuusmuuttajan dynaamisen vääntömomentin vastekyvyn (millisekuntitasolle asti).
Käytä eri nopeuspisteissä (mukaan lukien äärimmäisen alhaiset nopeudet, kuten 0,5 Hz) erittäin tarkkaa nopeusanturin palautetta mittaamaan vakaan nopeuden tarkkuus ja vaihtelualue.
Käytä 150 % nimelliskuormitusta ja pidä sitä 60 sekuntia varmistaaksesi, että tuote ei laukea eikä suojaa ylikuumenemiselta.
Simuloi moottorin käynnistystä tai raskaan kuormituksen iskua varmistaaksesi, että se pystyy tuottamaan 180–200 % huippuvirran (kesto useita sekunteja) ja että käyttöpiiri ei katkea.

4. Ikääntymistestit

Aseta Heavy Duty Vector Frequency Converter korkean lämpötilan ympäristökammioon (kuten 50-55 ℃) ja käytä sitä nimelliskuormalla tai vuorotellen 12-24 tuntia syklisesti.
Anna tuotteen vaihtaa usein tyhjäkäynnin, puolikuormituksen ja täyden kuormituksen välillä altistaen sen sisäiset komponentit (erityisesti IGBT:t, kondensaattorit) toistuvalle lämpölaajenemis- ja supistumisjännitykselle ja paljastaen hitsaus- ja materiaaliviat.
