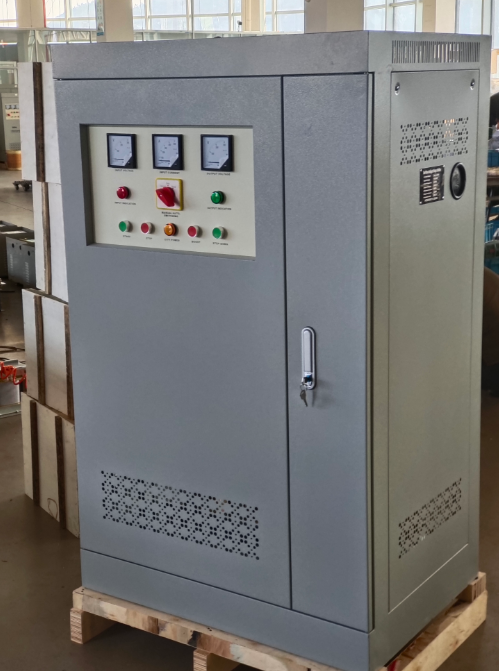

Mikä on DBW Intelligent Compensation Voltage Stabilizer?

Epävakaa jännite? DBW on kattanut

Kun yksivaiheinen laitteisto kasvaa ja kehittyy, sen halu puhtaaseen sähköön kasvaa sen mukana.

Tarkkuushiomakoneet tuottavat epäjohdonmukaisia ​​viimeistelyjä. CT-skannerit näyttävät tiedoissa haamukuvia. Laboratoriolaitteet ajautuvat kesken kokeen. Ilmastointilaitteet laukeavat ruuhka-aikoina ja jättävät koko rakennuksen kuumaksi ja epämukavaksi.

Useimmiten ongelma ei ole laitteistossa vaan jännitteessä.

Verkkojännite vaihtelee pitkin päivää. Pieni huippukuormituksen aikana, korkea yöllä. Kun lisäät saman linjan raskaiden laitteiden käynnistyspiikkejä, yksivaiheisen 220 V:n tehon laadusta tulee kaikkea muuta kuin vakaa. Kodinkoneille jännitteenvaihtelut voivat tarkoittaa eroa "toimii" ja "toimii vähän huonosti". Tarkkoihin ja suuritehoisiin laitteisiin? Se on ero käynnissä ja sammutuksen välillä.

Yibaling DBW Intelligent Compensation Voltage Stabilizer on rakennettu ratkaisemaan juuri tämä ongelma.

MitenDBW:n älykäs kompensointijännitteen stabilointilaiteToimii

DBW käyttää kompensointityyppistä jännitteen säätöä - sama todistettu lähestymistapa kuin servotyyppisissä stabilisaattoreissa, mutta paremmalla kapasiteetilla ja tehokkaammalla.

Järjestelmä koostuu neljästä pääosasta:

Kompensaatiomuuntaja

Kosketusjännitteen säädin

Automaattinen ohjauspiiri

Servomoottori nopeudenrajoitusmekanismilla

Kompensointimuuntajan toisiokäämi on kytketty sarjaan pääpiirin kanssa. Sen ensiökäämi kytkeytyy kosketinsäätimen lähtöön.

Toimintasykli toimii näin:

Vaihe 1 – Reaaliaikainen näytteenotto.

Ohjauspiiri ottaa jatkuvasti näytteitä stabilisaattorin lähdöstä ja tarkistaa, pysyykö lähtö asetuspisteessä.

Vaihe 2 – Poikkeaman laskenta.

Näytteistetty signaali käsitellään sen määrittämiseksi, kuinka kauas lähtö on ajautunut tavoitearvosta.

Vaihe 3 – Säätökomento.

Ohjauspiiri ilmoittaa servomoottorille kääntymisestä. Moottori liikuttaa hiiliharjaa nopeudenrajoittimen ja ketjukäytön kautta kosketinsäätimen käämipintaa pitkin.

Vaihe 4 – Korjauksen korjaus.

Hiiliharjan uusi asento muuttaa kosketinsäätimen lähtöjännitettä, mikä puolestaan ​​muuttaa jännitettä kompensointimuuntajan ensiökäämin yli. Toisiokäämi – kytketty sarjaan pääpiirin kanssa – lisää tai vähentää jännitettä tarpeen mukaan tuodakseen lähdön takaisin asetusarvoon.

Tämä suljetun silmukan sykli toimii jatkuvasti: Monitori → Laske → Säädä → Valvonta uudelleen. Vasteaika on tyypillisesti alle 1,5 sekuntia 10 %:n tulojännitteen muutoksella.

Tärkeimmät ominaisuudet, joilla on todella merkitystä

Suuri kapasiteetti, korkea hyötysuhde

DBW-sarja kattaa 10 kVA - 180 kVA, ja täyden kuorman hyötysuhde on yli 95 % – joissakin malleissa 98 %. Se kestää raskaita kuormia tuhlaamatta tehoa.

Ei aaltomuodon vääristymiä

Lähtöaaltomuoto vastaa tarkasti tuloaaltomuotoa. Ei lisättyjä harmonisia, ei vääristymiä. Lääketieteellisten kuvantamislaitteiden ja tarkkuusinstrumenttien kannalta tällä on paljon merkitystä. Vääristymä vaikuttaa suoraan kuvan laatuun ja mittaustarkkuuteen.

Toimii minkä tahansa kuormatyypin kanssa

Resistiivinen (lämmittimet, valaistus), induktiivinen (moottorit, kompressorit), kapasitiivinen (kondensaattoripankit) - DBW käsittelee ne kaikki. Yksi stabilointiaine, mikä tahansa kuorma.

Käsittelee käynnistyspiikkejä

Suuret moottorit ja kompressorit kuluttavat valtavaa virtaa käynnistyessään. DBW vaimentaa tämän jännitteen laukaisematta tai sammuttamatta.

Kattava suoja

Ylijännite, alijännite, vaihehäviö, väärä vaihejärjestys, ylivirta, oikosulku – kaikki suojattu. Kun verkko toimii väärin, DBW katkaisee ensin ulostulon ja suojaa laitteitasi. Joissakin malleissa on kaksi syöttökanavaa – stabiloitu ja suora verkkovirta – valittavissa manuaalisella tai automaattisella käytöllä.

MissäDBW:n älykäs kompensointijännitteen stabilointir Mene?

Melkein missä tahansa, joka vaatii yksivaiheisen suurtehojännitteen stabiloinnin.

Tarkkuusvalmistus – CNC-koneet, tarkkuushiomakoneet, EDM-laitteet, laserleikkurit. Jännitteen epävakaus vaikuttaa koneistuksen tarkkuuteen. Romuprosentti nousee, voittomarginaali laskee.

Lääketieteelliset laitteet – CT-skannerit, röntgenjärjestelmät, ultraääni, MRI-tukijärjestelmät. Lääketieteelliset kuvantamislaitteet ovat erittäin herkkiä virranlaadulle. Jännitteen vaihtelu tuottaa kuvan artefakteja, jotka voivat vaikuttaa diagnoosiin.

Laboratoriot ja T&K – Analyyttiset laitteet, testilaitteet, mittausjärjestelmät. Data, joka ajautuu ja kokeet, jotka epäonnistuvat, tuhlaa aikaa, näytteitä ja apurahoja.

Kaupalliset ja julkiset tilat – Keskusilmastointi, hissit, suurkokotulostimet, viestintähuoneet, datakeskukset. Kun nämä pysähtyvät, koko rakennus pysähtyy heidän kanssaan.

Teollisuus- ja kaivostyömaat – Tuotantolinjat, tekstiilikoneet, sekoittimet, nostimet, hitsauslaitteet. Linja ei voi pysähtyä eikä jännite voi harhailla.

Erityisesti käyttäjille pienjännitejakelulinjojen päässä — kaukana sähköasemasta, pitkät kaapelit, matala perusjännite. Kun kuormat muuttuvat, jännitteenvaihtelut ovat pahempia. DBW:n laaja tuloalue (yksivaiheinen 176 V 264 V) käsittelee sen luotettavasti.

Kuinka valita oikeaDBW:n älykäs kompensointijännitteen stabilointilaite

Kaksi asiaa on tärkeintä: kapasiteetti (kVA) ja tulojännitealue.

Kapasiteetti – Lisää kaiken yhdistämäsi kokonaisteho ja lisää sitten 30 % marginaalia. Moottorit ja kompressorit kuluttavat käynnistyksen yhteydessä useita kertoja käyttövirtaansa – jätä riittävästi tilaa.

Normaalit DBW-kapasiteetit: 10kVA - 180kVA. Etkö ole varma, kumpi sopii? Lähetä varusteluettelosi Yibaling-myyjille – he määrittelevät sen puolestasi.

Tulojännitealue – Vakiomallit kattavat yksivaiheisen 176V 264V. Jos sivustollasi on leveämpiä heilahteluita – pitkät syöttölinjat, syrjäiset paikat, heikot verkot – laajemmat syöttöalueet ovat saatavilla pyynnöstä.

Lähtöjännite – Vakiolähtö on yksivaiheinen 220 V. Säätötarkkuus voidaan asettaa välille ±1 % - ±5 %. Tehdasasetus on yleensä ±3 %. Jos tarvitset tarkempaa tarkkuutta, ilmoita vain tilauksen yhteydessä.

Asennusympäristö – DBW on suunniteltu sisäasennukseen. Ympäristön lämpötila -15°C - +40°C, suhteellinen kosteus alle 90 %, ei syövyttäviä kaasuja, höyryä, kemikaalijäämiä, pölyä tai räjähtäviä/johtavia epäpuhtauksia. Kohdissa ei saa olla voimakasta tärinää tai iskuja.

Viimeisiä ajatuksia

DBW:n älykäs kompensointijännitteen stabilointilaiteissa ei ole kosketusnäyttöä. Se ei muodosta yhteyttä Wi-Fi-verkkoon. Se ei nouse otsikoihin.

Se tekee yksinkertaista: se stabiloi yksivaiheisen suurtehojännitteen luotettavasti ja jatkuvasti.

Tehtaissa, sairaaloissa ja laboratorioissa, jotka ovat painineet epävakaan voiman kanssa vuosia, ero on välitön. Laitteet lakkaavat toimimasta. Tuotanto pysähtyy. Ihmiset lakkaavat murehtimasta seuraavasta jännitteen laskusta.

Se ei ole tehdaslattian näyttävin varuste. Mutta se on se, joka pitää kaiken muun toiminnassa.
