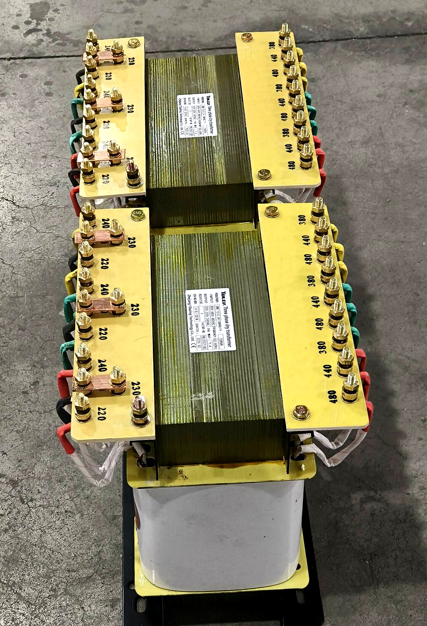

Mikä on SBK High Precision -muuntaja ja miksi se on tärkeä?

SBK-suurtarkkuusmuuntaja on kolmivaiheinen kuivatyyppinen eristysmuuntaja. Se on suunniteltu töihin, jotka vaativat puhdasta, vakaata, melutonta virtaa.

Useimmat jakelumuuntajat vain nostavat tai laskevat jännitettä. SBK tekee enemmän. Se keskittyy sähkön laatuun. Se eristää herkät vaihteet ristikosta. Se suodattaa pois korkeataajuisen melun. Ja se tuottaa vakaata, tasapainoista ja vähän vääristymää.

Miksi sillä on väliä?

Koska nykyaikaiset laitteet - CNC-koneet, laboratoriolaitteet, lääketieteelliset laitteet - ovat nirsoja tehon suhteen. Valittavampi kuin ennen. Ja kun virta ei ole puhdas, asiat menevät pieleen.

CNC-ohjain on viallinen. Laboratoriolaite antaa virheellisiä lukemia. Lääketieteellinen laite hälyttää ilman syytä. Viestintäjärjestelmä pudottaa tietoja.

Nämä ongelmat eivät useinkaan ole laitevikoja, vaan ne ovat tehoongelmia.

SBK-muuntaja on likaisen verkon ja herkän kuorman välissä. Se puhdistaa virtaa, stabiloi jännitettä ja suojaa laitteita.

Lyhyesti: se muuttaa ongelmallisen tehon tarkkuusvoimaksi.

Kuinka anSBK korkean tarkkuuden muuntajaToimii

Toimintaperiaate on sähkömagneettinen eristys, mutta useilla kriittisillä parannuksilla.

Vaihe 1 – eristäminen

Ensiö- ja toisiokäämeissä ei ole suoraa sähköliitäntää. Teho siirtyy magneettikentän kautta. Tämä yksin estää yhteisen tilan melun ja katkaisee maasilmukat.

Vaihe 2 – Sähköstaattinen suojaus

Ensiö- ja toisiokäämien väliin lisätään sähköstaattinen kuparisuoja ja maadoitettu. Tämä suojus ohjaa kapasitiivisesti korkeataajuisen kohinan – VFD-laitteista, hakkuriteholähteistä, radiolähettimistä – pois toisiopuolelta.

Vaihe 3 – Matala kytkentäkapasitanssi

Erityinen käämirakenne (kerroserotus, lomittelu tai jaettu puola) vähentää loiskapasitanssia ensiö- ja toisiovoiman välillä. Pienempi kapasitanssi tarkoittaa parempaa korkeataajuisen kohinan vaimennusta.

Vaihe 4 – Tiukka jännitteen säätö

SBK on rakennettu matalaimpedanssisella rakenteella, mikä minimoi jännitteen pudotuksen tyhjästä täyteen. Lähtöjännite pysyy vakaana, vaikka kuorma muuttuu äkillisesti.

Vaihe 5 – Tasapainotettu lähtö

Kolmivaiheisissa malleissa SBK tuottaa hyvin tasapainotetun lähdön, vaikka tulo on hieman epäsymmetrinen. Tämä on kriittistä herkille kolmivaiheisille kuormille, kuten CNC-koneille, tarkkuushiomakoneille ja testitelineille.

Tulos: puhdas, vakaa, tasapainotettu teho, johon herkät laitteet voivat luottaa.

Yleiset tyypitSBK korkean tarkkuuden muuntajat

SBK-muuntajia on saatavana useissa eri kokoonpanoissa eri sovellusten tarpeisiin.

Suurin osa SBK-muuntajista valmistetaan tilauksesta, ei varastoitu hyllyltä. Jännite, kapasiteetti, suojaus ja kotelointi sovitetaan asiakkaan kuormitukseen.

MiksiSBK korkean tarkkuuden muuntajatAsia

Koska "riittävän hyvä" teho ei ole tarpeeksi hyvä herkille laitteille.

Tässä on mitä SBK-muuntaja tarjoaa, mitä tavalliset muuntajat eivät voi:

1. Korkeataajuisen kohinan vaimennus

Vakiomuuntajat tarjoavat jonkin verran eristystä, mutta korkeataajuinen kohina kytkeytyy silti käämikapasitanssin kautta. SBK:n sähköstaattinen suoja vaimentaa tätä melua suuruusluokilla – tyypillisesti 60 dB - 100 dB yhteismoodin vaimennusta.

2. Maasilmukan eliminointi

Kun useilla laitteilla on yhteinen maa, maapotentiaalit ovat harvoin identtisiä. Tämä ero luo hajavirtoja, jotka muodostavat silmukan niiden välille - sitä insinöörit kutsuvat maasilmukaksi.

Audiojärjestelmässä se näkyy matalataajuisena huminana. Tiedonkeruussa se aiheuttaa virheellisiä lukemia tai haamusignaaleja. Tarkkuusmittauksissa näet ajautumista, jota ei pitäisi olla.

SBK ratkaisee ongelman antamalla kuormalle oman eristetyn maaviittauksen - katkaisee silmukan ja pysäyttää melun sen lähteellä.

3. Alhainen lähtösärö

SBK ei aiheuta merkittävää harmonista säröä. Lähtöjännitteen aaltomuoto on puhdas siniaalto, jota ei voi erottaa tulosta. Herkkien instrumenttien osalta tästä ei voida neuvotella.

4. Alennettu yhteismoodijännite

Järjestelmissä, joissa on huono maadoitus tai ei ole maadoitusta, yhteismuotoinen jännite voi saada elektroniikka toimimaan odottamattomasti – satunnaisia ​​häiriöitä, vääriä lukemia, epävakaa toiminta. SBK:n eristys ja suojaus leikkaavat yhteismuotoisen jännitteen suoraan kuormituksella, joten laitteesi näkee puhdasta, vakaata tehoa.

5. Laitteiden suojaus

Eristys estää ylijännitteet, piikit ja salaman aiheuttamat transientit. Kuorma näkee vain tarvitsemansa puhtaan tehon - ei roskaa verkossa.

Ilman SBK-muuntajaa herkät laitteet ovat verkon armoilla. Yhdellä se toimii suunnitellusti – ennustettavasti, luotettavasti, tarkasti.

Oikean SBK High Precision -muuntajan valinta

SBK-muuntajan valinta vaatii huomiota muuhunkin kuin vain kVA:aan ja jännitteeseen.

Vaihe 1 – Määritä kuorman tyyppi

Yksivaiheinen vai kolmivaiheinen? Suurin osa laboratorio- ja lääketieteellisistä laitteista on yksivaiheisia. Useimmat teolliset CNC- ja testijärjestelmät ovat kolmivaiheisia.

Jatkuva vai katkonainen? 5 kVA muuntajalla, joka toimii 24/7, on erilaiset lämpövaatimukset kuin satunnaiseen testaukseen käytetyllä.

Vaihe 2 – Laske tarvittava kapasiteetti

Lisää kaikkien samanaikaisesti käyvien laitteiden nimikilpi VA tai ampeerit. Lisää sitten marginaali – tyypillisesti 20–30 % tulevaa laajentumista tai odottamattomia ylikuormituksia varten.

Esimerkki: CNC-ohjaus (1,5kVA), servokäyttö (2kVA) ja karakäyttö (3kVA) yhteensä 6,5kVA. 20 % marginaalilla: 7,8kVA → valitse 8kVA tai 10kVA.

Älä ylikokoa dramaattisesti. Ylisuuressa muuntajassa on suuremmat tyhjäkäyntihäviöt ja suurempi kytkentävirta ilman hyötyä.

Vaihe 3 – Määritä suojaus

Useimmat SBK-sovellukset vaativat yhden sähköstaattisen suojauksen. Kaksoissuojaus on harvinainen, mutta saatavilla.

Vaihe 4 – Tarkista jännite ja taajuus

Ensisijainen jännite – sen on vastattava sivustosi syöttöjännitettä (esim. 380 V, 400 V, 415 V, 460 V).

Toisiojännite – sen on vastattava kuormaasi (esim. 380 V, 220 V, 200 V, 110 V).

Taajuus — 50 Hz, 60 Hz tai 50/60 Hz kaksinkertainen.

SBK voidaan rakentaa ensiöpuolen hanoilla hieman vaihtelevien verkkojännitteiden sovittamiseksi.

Vaihe 5 – Valitse kotelo ja kiinnitys

Avoin kehys — Asennetaan olemassa olevan sähköpaneelin sisään. Alin hinta.

Suojattu (IP20) — Vakio sisäkotelointi. Suojaa vahingossa tapahtuvalta kosketukselta.

Koteloitu (IP54) — Pölytiivis ja roisketiivis. Teollisuusympäristöihin, joissa on pölyä tai kosteutta.

Telinekiinnitys — 19 tuuman laitetelineille. Yleistä ääni- ja testijärjestelmissä.

Vaihe 6 – Tarkista vuotovirta (lääketieteellisiin tai potilaaseen liitettäviin sovelluksiin)

Lääketieteellisten SBK-muuntajien on täytettävä IEC 60601-1 -standardin vuotovirtarajat (yleensä <0,1 mA potilaiden ulottuvilla olevissa osissa). Pyydä testiraportti – älä luota sanallisiin väitteisiin.

Vaihe 7 – Pyydä testiraportteja

Hyvämaineisen toimittajan tulee tarjota:

Eristysresistanssitesti

Dielektrinen kestotesti

No-load-häviön mittaus

Jännitteensäätötesti

Vuotovirran mittaus (lääketieteellisille laitteille)

Valinnainen: Kolmannen osapuolen tyyppitestiraportti

Viimeisiä ajatuksia

SBK-tarkkuusmuuntaja ei ole markkinoiden halvin muuntaja. Se ei ole pienin tai kevyin.

Mutta kun laitteesi ei kestä "likaista" tehoa – kun häiriö tarkoittaa romutettua osaa, kadonnutta näytettä tai toistuvaa MRI:tä – SBK maksaa itsensä nopeasti takaisin.

Siinä ei ole kosketusnäyttöä. Se ei muodosta yhteyttä Wi-Fi-verkkoon. Se ei tuota hienoja kaavioita.

Se vain toimii. Hiljaisesti, luotettavasti, vuodesta toiseen.

Aikakaudella, jolloin sähkökohinaa on kaikkialla – VFD:t, LED-valaistus, kytkentävirtalähteet, langattomat laturit – puhdas sähkö on yhä harvinaisempaa. SBK-muuntaja on työkalu, joka antaa sen takaisin sinulle.

Jos käytät tarkkuusvalmistusta, lääketieteellistä kuvantamista, laboratoriotestausta tai ammattimaista ääntä, tiedät jo puhtaan tehon arvon. Jos olet edelleen etsimässä salaperäisiä laiteongelmia, SBK saattaa olla vastaus, jota et ole vielä kokeillut.

Puhdas sähkö ei ole luksusta. Herkille laitteille se on vaatimus.
