Mikä on IT-lääketieteellinen eristysmuuntaja ja miksi se on niin tärkeä?

IT-lääketieteen eristysmuuntaja on erikoistunut yksivaiheinen eristysmuuntaja, joka on suunniteltu erityisesti terveydenhuollon IT-järjestelmiin (Isolated Terra — maadoittamattomat järjestelmät).

Toisin kuin tavalliset muuntajat, jotka yksinkertaisesti nostavat tai laskevat jännitettä,IT-lääketieteellinen muuntajatekee jotain pohjimmiltaan erilaista: se luo sähköisesti eristetyn, maadoittamattoman virtalähteen kriittisille lääketieteellisille laitteille leikkaussaleissa, teho-osastoilla ja sydänhoitoyksiköissä.

Miksi sillä on väliä?

Koska tavallisessa maadoitetussa sähköjärjestelmässä yksi eristysvika voi aiheuttaa katkaisijan laukeamisen – katkaisee virran elämää ylläpitäviin laitteisiin. Leikkaussalissa se ei ole vaihtoehto.

IT-lääketieteellinen muuntaja yhdessä eristysvalvontalaitteen (IMD) kanssa varmistaa, että ensimmäinen vika ei katkaise virtaa. Se hälyttää, mutta ei laukea. Kirurgit voivat suorittaa toimenpiteen loppuun. Henkeä ei ole vaarassa.

Lyhyesti: se on ero hälytyksen ja sähkökatkon välillä. Varoituksen ja tragedian välillä.

Miten IT-lääketieteellinen eristysmuuntaja toimii

Periaate on suoraviivainen, mutta toteutus on anteeksiantamaton.

Vaihe 1 – eristäminen

Muuntajassa on kaksi täysin erillistä käämiä - ensiö (verkkopuoli) ja toisio (potilaspuoli). Niiden välillä ei ole suoraa sähköyhteyttä. Teho siirtyy magneettikentän kautta.

Vaihe 2 – Maadoittamaton toisio

Toisiopuolta ei ole kytketty maahan – toisin kuin tavallisissa tehojärjestelmissä, joissa nolla on maadoitettu. Tämä on IT-järjestelmän (Isolated Terra) ydin.

Vaihe 3 – Ensimmäinen virhekäyttäytyminen

Jos tapahtuu yksittäinen vika – esimerkiksi kirurginen virtajohto puristuu ja koskettaa metallirunkoa – eristysvalvontalaite (IMD) havaitsee eristysvastuksen laskun ja antaa hälytyksen. Mutta muuntaja ei laukea. Voima virtaa edelleen. Leikkausryhmä saa hälytyksen, mutta sitä ei keskeytetä.

Vaihe 4 – Toinen vika

Vain jos toinen vika ilmenee eri linjalla, suojalaite laukeaa lopulta. Siihen mennessä toimenpide on yleensä valmis ja potilas on turvassa.

Vaihe 5 – Jatkuva seuranta

IMD mittaa jatkuvasti eristysresistanssia eristetyn piirin ja maan välillä. Jos arvo putoaa alle asetetun kynnyksen (yleensä 50 kΩ - 100 kΩ), se laukaisee visuaalisen ja äänihälytyksen – mutta jälleen kerran, ei virtakatkos.

Tämä yhdistelmä – eristysmuuntaja + IMD – luo turvallisimman mahdollisen virtalähteen suoran potilaskontaktin laitteille.

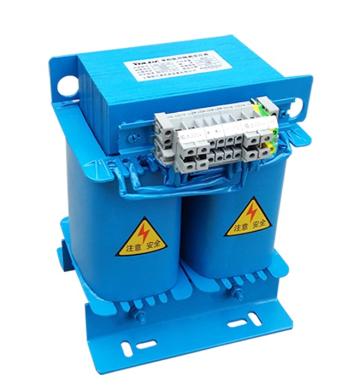

Yleiset tyypitIT Medical Transformers

Lääketieteelliset eristysmuuntajat eivät ole hyllyssä olevia yksiköitä. Ne on suunniteltu terveydenhuollon sovelluksiin.

Käytännössä 5kVA - 8kVA yksivaiheyksikkö on yleisin tavallisessa leikkaussalissa. Se toimittaa virtaa:

Kirurgiset valot

Sähkökirurgiset yksiköt

Potilasmonitorit

Anestesiakoneet

Pistorasiat käyttöalueella

MiksiIT Medical TransformersAsia

Koska sairaalassa sähkökatkos ei ole haitta. Kyseessä on henkeä uhkaava tapahtuma.

Tässä on mitä oikein suunniteltu IT-lääketieteellinen muuntajajärjestelmä tarjoaa:

1. Keskeytymätön virta ensimmäisen vian aikana

Vakiomaadoitettu järjestelmä laukeaa ensimmäisen vian yhteydessä. IT-järjestelmät eivät. Tämä yksittäinen ero mahdollistaa leikkauksen päättymisen turvallisesti.

2. Erittäin pieni vuotovirta

Lääketieteelliset erotusmuuntajat on rakennettu kaksois- tai vahvistetulla eristyksellä ja erittäin pienellä kytkentäkapasitanssilla. Vuotovirta on tyypillisesti alle 0,1 mA - paljon pienempi kuin tavalliset muuntajat. Tämä on tärkeää, kun laitteet on kytketty suoraan potilaan kehoon (esim. EKG-johdot, endoskooppiset anturit).

3. Jatkuva eristyksen valvonta

IMD tarkkailee järjestelmää 24/7. Se havaitsee heikkenemisen ennen kuin siitä tulee kriittinen vika. Huoltoryhmät saavat ennakkovaroituksen, eivät hätäpuhelua.

4. Suojaus verkon aiheuttamia häiriöitä vastaan

Eristys estää suurtaajuisen kohinan, harmoniset ja jännitteet verkkovirrasta. Herkkä lääketieteellinen elektroniikka – näytöt, infuusiopumput, diagnostiikkalaitteet – toimivat siististi ja luotettavasti.

5. Lääketieteellisten turvallisuusstandardien noudattaminen

IEC 60601-1, GB 9706.1 ja muut kansalliset standardit edellyttävät IT-sähköjärjestelmiä potilaiden hoitoalueilla, joissa laitteet kiinnitetään suoraan kehoon. Ei IT-muuntajaa, ei viranomaishyväksyntää.

Ilman IT-lääketieteellisiä muuntajia nykyaikainen kirurgia toimisi yleiskäyttöisillä virtajohdoilla – riskiä yhdelläkään sairaalalla ei ole varaa ottaa.

Oikean IT Medical Transformerin valinta

IT-lääketieteellisen muuntajan valitseminen ei tarkoita halvimman yksikön löytämistä. Kyse on tiukkojen turvallisuus- ja sääntelyvaatimusten täyttämisestä.

Vaihe 1 – Määritä tarvittava kVA-arvo

Laske yhteen kaikkien IT-järjestelmään liitettyjen laitteiden virrankulutus. Älä lisää vain tyyppikilven arvoja – käytä todellista mitattua tai odotettua käyttötehoa.

Nyrkkisääntö: 5kVA - 8kVA riittää yhteen moderniin leikkaussaliin. Älä ylikokoa dramaattisesti – 15 kVA muuntajassa on suurempi vuotovirta ja suurempi syöttö.

Vaihe 2 – Tarkista vuotovirran rajat

IEC 60601-1 rajoittaa potilasvuotovirran 0,1 mA:iin käytettyjen osien osalta. Muuntajan rakenne – mukaan lukien käämien erotus, suojaus ja sydämen rakenne – vaikuttaa suoraan tähän arvoon. Pyydä testiraportteja, joissa näkyy vuotovirran mittaukset.

Vaihe 3 – Tarkista eristyksen valvonnan yhteensopivuus

IT-lääketieteellisen muuntajan on oltava yhteensopiva eristysvalvontalaitteen (IMD) kanssa. Useimmat nykyaikaiset järjestelmät käyttävät standardimittausjännitettä (esim. 20 V DC tai matalataajuinen vaihtovirta). Varmista, että muuntajassa ei ole sisäänrakennettua maadoitusta tai suodatinta, mikä saattaisi hämmentää IMD:tä.

Vaihe 4 – Valitse kotelo ja kiinnitys

Avoin kehys – Asennetaan lääketieteellisen sähköpaneelin sisään (yleisin).

Suljettu – lattia- tai seinäasennukseen, jossa muuntaja on muiden kuin sähköhenkilöstön ulottuvilla.

IP-luokitus – IP20 on tyypillinen sisäpaneeliasennukselle. IP54 voidaan vaatia tietyissä asennuksissa.

Vaihe 5 – Tarkista sertifikaatit

Etsiä:

IEC 60601-1 (lääketieteellisten sähkölaitteiden turvallisuus)

IEC 61558-2-15 (lääketieteelliseen käyttöön tarkoitettujen erotusmuuntajien turvallisuus)

GB 9706.1 (kiinalainen lääketieteellinen standardi)

CE / UL / CCC paikallisten markkinoiden edellyttämällä tavalla

Älä hyväksy "noudatamme näitä standardeja". Pyydä tyyppitestiraportteja akkreditoidulta laboratoriolta.

Vaihe 6 – Suunnittele irtisanominen

Kriittisissä sovelluksissa (useita OR-yksiköitä, sydämen teho-osastot) harkitse kahta IT-järjestelmää, joissa on automaattiset siirtokytkimet (ATS) tai UPS-varasyötöt IT-muuntajalle. Yksi muuntaja - yksi vikapiste. Kaksi muuntajaa – todellinen redundanssi.

Viimeisiä ajatuksia

IT-lääketieteellinen eristysmuuntaja ei ole komponentti, jota kukaan leikkaussalissa koskaan ajattelee. Kirurgit eivät kiitä sitä. Hoitajat eivät puhdista sitä. Huoltohenkilöstö koskettaa sitä harvoin.

Mutta se on aina olemassa – hiljaa, väsymättä ja ehdottoman luotettavasti.

Maailmassa, jossa yksi sähkövika voi merkitä eroa valmiin leikkauksen ja kriisin välillä, IT-lääketieteellinen muuntaja on laulamaton sankari. Se tekee yhden tehtävän ja tekee sen täydellisesti: pitää virta päällä silloin, kun se on tärkeintä.

Jos suunnittelet, päivität tai ylläpidät sairaalan sähköjärjestelmää, älä käsittele IT-lääketieteellistä muuntajaa hyödykkeenä. Se on hengenturvalaite, ei varaosa.

Valitse huolellisesti. Määrittele tarkasti. Testaa huolellisesti.

Koska kun valot leikkaussalissa pysyvät päällä – vaikka jokin menisi pieleen – IT-lääketieteellinen muuntaja tekee tehtävänsä.
