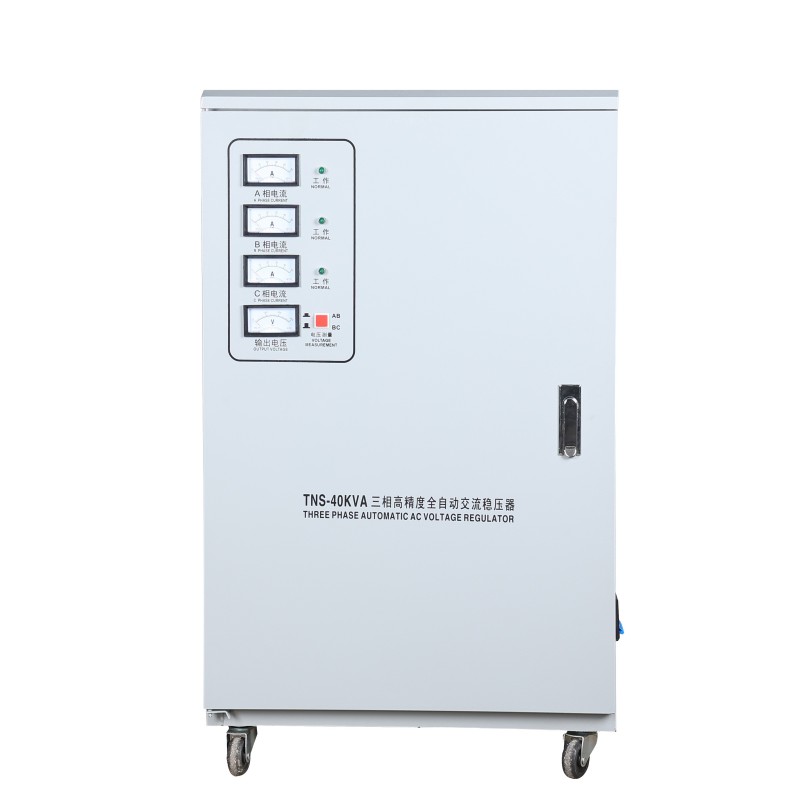

TNS täysautomaattinen vaihtovirtajännitteen stabilointilaite

Yibaling TNS -sarjan täysautomaattiset AC-jännitesäätimet on tehokas kolmivaiheinen tehonsuojalaite, joka on suunniteltu erityisesti teollisuus- ja kriittisiin tiloihin. Se käyttää kehittyneitä modulaarisia käämejä ja älykästä vaiheittaista säätötekniikkaa. Se voi valvoa ja korjata automaattisesti kolmivaiheisten jännitteiden vaihteluita, epätasapainoa ja ali-/ylijänniteongelmia reaaliajassa ja tuottaa jatkuvaa ja vakaata puhdasta tehoa.

Tuotesovellukset

Käytännön sovelluksissa TNS:n täysautomaattinen AC-jännitteen stabilisaattori toimii teollisuussydämen vartijana.

1. Tarkkuuskäsittelytyöpaja

Kun suuri CNC-lävistyspuristin käynnistyy ja aiheuttaa äkillisen verkkojännitteen pudotuksen, TNS-sarjan jännitteenvakain pystyy kompensoimaan nopeasti kymmenissä millisekunneissa varmistaen, että viereisen viisiakselisen koneistuskeskuksen servomoottorit eivät tärise, jolloin vältetään kymmenien tuhansien tarkkuusosien romuttaminen kokopoikkeamien vuoksi.

2. Kaupallisen kompleksin sähkönjakeluhuone

Kunkin kerroksen myymälöiden epätasaisten virrankulutusjaksojen vuoksi kolmivaiheinen kuormitus on pahasti epätasapainossa. Perinteiset jännitesäätimet voivat olla ylikuormitettuja, kun taas tämän tuotteen älykäs vaiheittainen säätötoiminto voi itsenäisesti ja tarkasti stabiloida jokaisen vaihejännitteen, eliminoiden pohjimmiltaan nollajohdon ylikuormituskuumenemisen ja jännitteen epätasapainosta johtuvan välkkymisen ongelmat sekä varmistaa koko ostoskeskuksen ilmastointi-, valaistus- ja hissijärjestelmien sujuvan toiminnan.

3. Jätevedenpuhdistamot syrjäisillä alueilla

Näissä paikoissa jännite kaukosyöttöjohdon päässä on usein matalalla tasolla 300 V:n tuntumassa. TNS:n täysautomaattisen AC-jännitteensäätimen laaja-alainen jännitteensäätökyky voi nostaa sen tasaisesti standardi 380V:iin varmistaen, että tärkeimmät teholaitteet, kuten puhaltimet ja nostopumput, saavat riittävän vääntömomentin ja välttävät laitteiden käynnistys-pysäytyshäiriöt ja jäteveden käsittelyn tehokkuuden heikkenemisen riittämättömästä tehosta.

Tuotetiedot

Ydinmateriaali

Yibaling TNS:n täysautomaattisen vaihtovirtajännitteen stabilisaattorin ydinmateriaalijärjestelmä muodostaa fyysisen perustan teollisuustason vakaan virransyötön saavuttamiselle. Se on rakennettu kolmen päätavoitteen ympärille: tehokas jännitteensäätö, älykäs ohjaus ja vankka suojaus.
Luotettava TNS-jännitteenvakain on pohjimmiltaan korkealaatuisen piiteräksen, korkean johtavuuden kuparimateriaalien, kulutusta kestävien komposiittimateriaalien, puolijohdelaitteiden ja suojamateriaalien järjestelmätekninen integraatio.

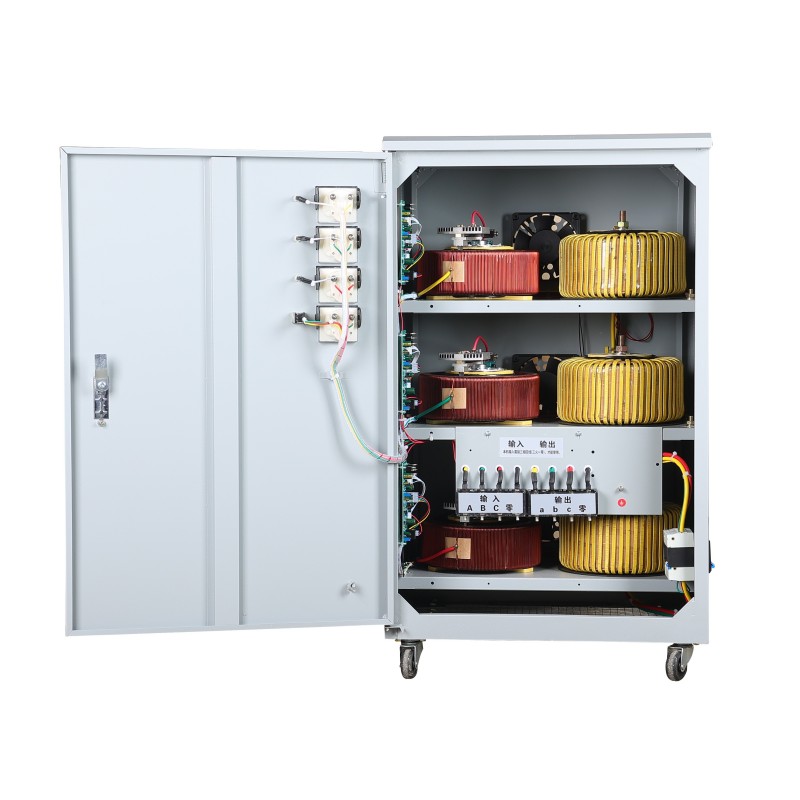

Ytimenä käytetään kylmävalssattuja piiteräslevyjä, joilla on korkea magneettinen läpäisevyys ja pieni häviö, yhdistettynä erittäin puhtaisiin elektrolyyttisiin kupari-emaloituihin käämeihin tehokkaan ja alhaisen lämpöhäviön magneettis-sähkömuunnospäärungon rakentamiseksi.

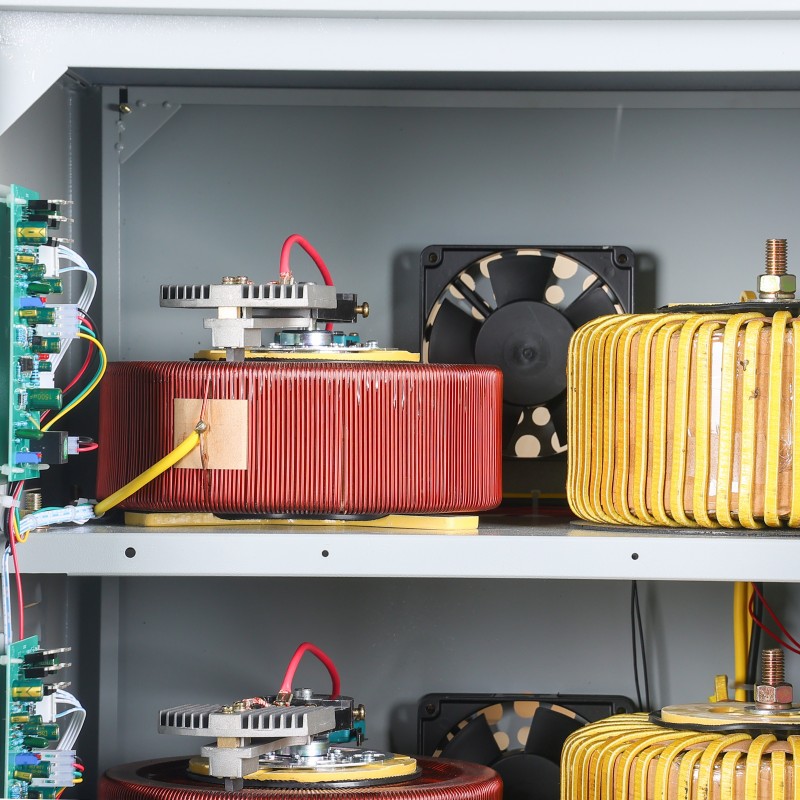

Pääjännitteen säätötoiminto perustuu erityisten metalligrafiittikomposiittihiiliharjojen tarkkaan liukumiseen käämeissä. Tällä materiaalilla on erinomaiset johtavuus-, itsevoitelu- ja kulutuskestävyysominaisuudet.
Huippuluokan malleissa käytetään tyristoreita tai IGBT-tehopuolijohdemoduuleja kontaktittoman, millisekuntitason, kipinöttömän kytkennän saavuttamiseksi ja erittäin pitkä käyttöikä.
Tuotteen aivot koostuvat teollisuustason mikroprosessoreista (MCU) ja tarkoista jännite-/virtamuuntajista, jotka vastaavat reaaliaikaisesta tarkasta näytteenotosta ja nopeasta päätöksenteosta.
Turvallisuuden ja rakenteen kannalta sisäisissä suurvirtakanavissa käytetään matalaimpedanssisia tinattuja kuparitankoja, runko on valmistettu korkealaatuisista kylmävalssatuista teräslevyistä ruosteenestokäsittelyn jälkeen ja integroitu metallioksidivaristori (MOV) ja muut komponentit muodostavat ylijännitesuojapiirin.

TNS:n täysin automaattisen vaihtovirtajännitteen stabilisaattorin räätälöinti

1. Tärkeimmät parametrit ja teknologian vahvistus

Keskeiset suorituskykyindikaattorit:

Stabiloinnin tarkkuus: Määritä selkeästi, onko se ±1 % vai ±0,5 %, koska tämä vaikuttaa suoraan sisäisen näytteenottopiirin (kuten 16-bittisen tai tarkemman ADC-sirun) ja jännitemuuntajan (PT) tarkkuustasoon (kuten luokkaan 0,2).
Vastausaika: Määritä selkeästi, onko kyseessä täysi vasteaika (jännitteen vaihtelusta tarkkuusalueen palautumiseen) vai askelvasteaika. Puristin- ja pistehitsauskoneiden kaltaisissa skenaarioissa on tarpeen varmistaa hetkellisen jännitteen laskun kompensointinopeuden vaatimus, joka määrittää, otetaanko käyttöön kontaktiton (tyristori) kytkentä vai nopea servomoottoriratkaisu.

Keskeisten materiaalien ja prosessien alustava kehystys:

Tehokkuusvaatimuksen perusteellants, määritä selvästi piiteräslevylaadun yläraja, esimerkiksi: "On käytettävä Nippon Steel 27ZH100 tai kotimaista laatua 30QG120 tai uudempaa suunnattua piiteräslevyä".
Perustuu ylikuormituskapasiteettiin ja käyttöikään, määritä selvästi jännitteensäätökomponentin tyyppi: "Skenaarioissa, jotka vaativat toistuvaa säätöä ja huoltovapaita, määritä Infineon- tai vastaavan merkkisen kaksisuuntaisen tyristorimoduulin (tyristori) käyttö; suuren iskukuormituksen skenaarioissa määritä hopeagrafiittikomposiittihiiliharjojen ja erityisten kulutusta kestävien käämien käyttö servomoottoriratkaisulla".
Perustuu ympäristöön, määritä selkeästi suoja- ja korroosionestoprosessi: "Ulkon rannikkoympäristöissä laatikon rungossa käytetään ruostumatonta 304-teräsmateriaalia tai hiiliteräksisessä rungossa käytetään epoksisinkkipitoista pohjamaali + epoksirautaoksidivälimaali + polyuretaanipintamaali raskasta korroosionestopinnoitetta, jonka kuivakalvon kokonaispaksuus on ≥ 250 μm."

2. Kaaviosuunnittelu

Sähkömagneettinen ja rakenteellinen syvennyssuunnittelu:

Sähkömagneettinen laskentadokumentti: Anna yksityiskohtaiset laskelmat, mukaan lukien rautasydämen magneettivuon tiheysarvo (kuten ≤ 1,65T), sähkövuon tiheysarvo, oikosulkuimpedanssilaskenta, häviön jakautuminen (kuormittamaton häviö, kuormitushäviö, lisähäviö) jne.

Tärkeimmät suunnittelutulokset:

Kompensointimuuntajan suunnittelupiirustus: Määritä selkeästi sen kapasiteetti, jännitesuhde, käämitysmuoto (kuten kalvokäämitys tai lankakäämitys), eristysluokka (kuten H-luokka 180°C).
Jännitesäätimen/tehomoduulin valintalaskenta: Jos käytät kontaktitonta tyyppiä, anna jännitteen/virran turvamarginaalilaskelma (yleensä jännite ≥ 2,5 kertaa, virta ≥ 2 kertaa) ja lämmönhäviön laskenta.
Ohjauslogiikkakaavio: Määritä selkeästi laitteistopiiri itsenäistä kolmivaiheista näytteenottoa varten, ohjausalgoritmi (kuten sumea PID), suojalogiikka (kuten ylivirran käänteisaikakäyrä).

3. Raaka-aineiden hankinta ja tuotannon aloitus

Ydinmateriaalin hankinta ja varastointitarkastus:

Silikoniteräslevy: Tarkista toimittajan laatusertifikaatti ja näyte rautahäviön arvolle (P1.7/50) ja magneettisen induktion lujuudelle (B800).
Sähkömagneettinen lanka/kuparifolio: Tarkista johtimen tasavirtavastus, eristekerroksen paksuus ja kestävyysjännite.
Tehopuolijohdemoduuli: Tarkista alkuperäinen tehdasraportti ja suorita staattiset parametritestit (kuten liipaisujännite, virta).
Eristysmateriaali: Tarkista lämmönkestävyysluokan sertifikaatti ja paksuuden tasaisuus.

Keskeiset prosessit ja erikoisprosessin ohjaus:

Rautasydämen pinoaminen: Käytä porrastettuja pinoamistyökaluja, ohjaa pinoamiskerrointa (> 0,96) ja mittaa tyhjäkäyntivirta ja alkuhäviöarvo valmistumisen jälkeen.
Käämitys ja eristyskäsittely: Käytä jatkuvan jännityksen käämityskonetta ja suorita käämien välinen pulssinkestojännitetesti (kuten 3,5 kV, 0,1 s) valmistumisen jälkeen. Kirjaa kyllästysprosessia varten "esilämmitys-tyhjiö-upotuskovetus" koko lämpötila-painekäyräprosessi.
Kontaktiton tehoyksikön kokoonpano: Levitä määritellyn tyyppistä lämpöä johtavaa silikonirasvaa jäähdytyselementtiin, kiristä asennuspultit kiinteällä momenttiavaimella ja varmista tasainen kosketuksen lämpövastus.
