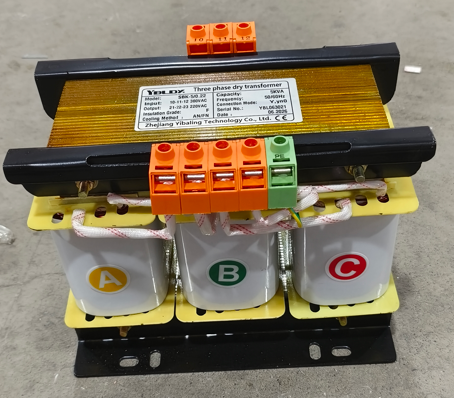

Mikä on SBK-kolmivaiheinen kuivatyyppinen muuntaja ja miksi se on tärkeä?

AnSBK kolmivaiheinen kuivatyyppinen muuntajaon pienjänniteilmajäähdytteinen eristysmuuntaja, joka on suunniteltu sovelluksiin, joissa tarvitaan puhdasta, vakaata tehoa – ja joissa öljytäytteiset muuntajat eivät yksinkertaisesti sovellu.

Toisin kuin öljyupotetut muuntajat, SBK ei käytä nesteeristystä. Sen käämit jäähdytetään luonnollisella ilmankierrolla, ja koko yksikkö on rakennettu toimimaan puhtaana, hiljaisena ja turvallisena – ei vuotoja, ei palovaaraa, ei öljyhuoltoa.

Miksi sillä on väliä?

Koska nykyaikaiset teollisuuslaitteet - CNC-koneet, automatisoidut tuotantolinjat, lääketieteelliset laitteet, viestintäjärjestelmät - ovat herkkiä virranlaadulle ja asennetaan usein sisätiloihin, joissa tilaa on rajoitettu, missä vuotava öljymuuntaja olisi katastrofi.

SBK sijaitsee jännitteen ja kuorman välissä, nostaa tai laskee jännitettä, eristää herkät laitteet verkon melusta ja tarjoaa vakaan, luotettavan virtalähteen, joka pitää tuotannon käynnissä keskeytyksettä.

Lyhyesti sanottuna: se tuottaa puhdasta, hiljaista tehoa missä sitä tarvitset – sisällä, ulkona, ohjauskaapissasi tai koneiden rinnalla.

Kuinka anSBK kolmivaiheinen kuivatyyppinen muuntajaToimii

Periaate on yksinkertainen, mutta rakenne tekee SBK:sta erityisen.

Vaihe 1 – ydin

Magneettinen ydin on valmistettu kylmävalssatuista piiteräslevyistä, jotka on pinottu porrastettuna. Tämä vähentää magnetointivirtaa eikä kuormitushäviöitä, mikä antaa muuntajalle sen korkean hyötysuhteen.

Vaihe 2 – käämit

Korkealaatuiset kupari- tai alumiinikäämit on kääritty sydämen ympärille. Pienjännitepuolella käytetään kalvo- tai kerroskäämiä suurempien virtojen käsittelemiseen; korkeajännitepuolella käytetään sylinterimäisiä käämejä paremman jännitteen jakautumisen aikaansaamiseksi.

Vaihe 3 – eristäminen

Ensiö- ja toisiokäämit ovat sähköisesti erillisiä. Teho siirtyy magneettikentän kautta - ei suoraa yhteyttä. Tämä estää ylijännitteiden, harmonisten ja maasulkien pääsyn laitteeseesi.

Vaihe 4 – Jäähdytys

Jäähdytys on AN – luonnollista ilmaa. Ei tuulettimia, ei pumppuja, ei liikkuvia osia. Muuntaja haihduttaa lämpöä sydän- ja käämipintojensa kautta, mikä tekee siitä luotettavan ja huoltovapaan.

Vaihe 5 – Valinnainen kotelo

SBK-muuntajia on kaksi pääkokoonpanoa:

Avoin tyyppi — asennetaan kaappeihin tai rajoitettuihin tiloihin

Suojattu tyyppi — varustettu teräskotelolla turvallisuuden ja suojan lisäämiseksi

Vaihe 6 – Valvonta

Valinnaisia ​​lisävarusteita ovat volttimittarit, ampeerimittarit, lämpötilansäätimet ja pyörät kannettaviin asennuksiin.

Tulos: puhdas, luotettava, vähän huoltoa vaativa virtalähde, joka toimii hiljaa vuodesta toiseen.

Yleiset tyypit ja luokituksetSBK muuntajat

SBK-muuntajat kattavat laajan tehoalueen, joten ne sopivat kaikkeen pienistä työstökoneista suuriin teollisuusasennuksiin.

Kapasiteettialue:

Kolmivaiheinen: 1kVA – 3000kVA

Vakiokokoonpanot:

Ominaisuus	Vaihtoehdot
Taajuus	50 Hz / 60 Hz (kaksoismittaus)
Tulojännite	Jopa 1000 V - vakio 380 V, 400 V, 415 V
Lähtöjännite	Muokattavissa - 220V, 200V, 110V jne.
Yhteysryhmä	Y/△, △/Y, DYN11
Eristysluokka	Luokka F (155 °C) tai luokka H (180 °C)
Tehokkuus	≥ 98 %
Kotelo	Avoin tyyppi tai suojattu (IP00 – IP20)
Suunnitteluelämää	30 vuotta

Tyypilliset jänniteyhdistelmät:

Syöte	Lähtö	Sovellus
380V	380 V (1:1)	Vain eristys – melusuoja
380V	220V	Vähennä maahantuotuja tai 220 V:n mitoitettuja laitteita
380V	200V	Jännitteen muunnos japanilaisille laitteille
380V	110V	Astu alas ohjauspiirejä tai valaistusta varten

MiksiSBK kolmivaiheiset kuivatyyppiset muuntajatAsia

Koska puhdas sähkö ei ole luksusta, se on luotettavan teollisen toiminnan edellytys.

Tässä on se, mikä tekee SBK:sta parhaan vaihtoehdon nykyaikaisiin asennuksiin:

1. Sähköeristys

SBK erottaa laitteesi verkosta ja estää:

Ylijännitteet ja transientit

Harmoniset ja korkeataajuiset kohinat

Maadoitusvirheet ja vuotovirrat

2. Pienet häviöt ja korkea hyötysuhde

98 % tai korkeampi hyötysuhde tarkoittaa vähemmän hukattua energiaa, alhaisempia käyttökustannuksia ja pienempiä jäähdytysvaatimuksia.

3. Alhainen melu

Toimintamelu on tyypillisesti alle 35 40 dB yhdellä metrillä – riittävän hiljainen asennettavaksi asuttuihin tiloihin ilman akustista käsittelyä.

4. Ei öljyä, ei vuotoja, ei palovaaraa

Kuivatyyppinen rakenne eliminoi öljyvuodon, öljyn testauksen ja öljyupotettuihin muuntajiin liittyvän tulipalon riskin. Tämä tekee siitä sopivan sisäasennuksiin, korkeisiin rakennuksiin ja muihin herkkiin paikkoihin.

5. Pitkä käyttöikä

SBK:n 30 vuoden suunniteltu käyttöikä ja minimaaliset huoltovaatimukset tarjoavat erinomaisen pitkän aikavälin arvon.

6. Joustava jännitteen muunnos

SBK voi muuntaa jännitteet vastaamaan käytännöllisesti katsoen mitä tahansa laitevaatimusta, mikä tekee siitä ihanteellisen:

Tuodut laitteet, joiden jännitevaatimukset eivät ole vakioita

Vie koneita, joiden on toimittava ulkomaisissa verkoissa

Tilat sekajännitelaitteilla

7. Muokattavissa

SBK-muuntajia voidaan rakentaa tietyillä tulo-/lähtöjännitteillä, kytkentäryhmillä, väliottojärjestelyillä, koteloilla ja lisävarusteilla – räätälöitynä juuri sinun sovellukseesi.

8. Helppo huoltaa

Ilman öljyä öljynäytteitä ei oteta, ei suodatusta eikä täyttöä. Kotelon säännöllinen puhdistus riittää yleensä.

9. Laaja toiminta-alue

SBK toimii laajalla alueella ympäristön lämpötiloissa (-15°C - +45°C) ja korkeuksissa (jopa 5000 m sopivalla vähennyksellä).

Oikean SBK-muuntajan valinta

SBK-muuntajan valitseminen on yksinkertaista, mutta vaatii huomiota muutamaan keskeiseen yksityiskohtaan.

Vaihe 1 – Määritä kuormitus

Laske yhteen kaikkien liitettyjen laitteiden virrankulutus. Sisällytä tuleva laajennus – tyypillisesti 20 30 % marginaali.

SBK-vakioarvot: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA ja jopa 3000kVA pyynnöstä. Vaihe 2 — Määritä tulo ja jännite

Tekijä	Kysymyksiä
Tulojännite	Mikä on sivustosi tarjonta? 380V? 400V? 415V?
Lähtöjännite	Mitä jännitettä laitteesi tarvitsee?
Hanat	Tarvitsetko hanan säätöjä (±5%) verkkojännitteen vaihtelua varten?
Yhteysryhmä	DYN11 on yleinen, mutta tarkista järjestelmävaatimukset

Vaihe 3 – Valitse eristysluokka

Eristysluokka	Max lämpötila	Suositellaan
Luokka F	155 °C	Yleiset teolliset sovellukset – yleisimmät
Luokka H	180 °C	Korkean lämpötilan ympäristöt, raskaat jatkuvat kuormat

Vaihe 4 – Valitse kotelon tyyppi

Tyyppi	Kuvaus	Milloin valita
Avata	Ei koteloa, paljaat käämit	Asennus lukittuihin sähkötiloihin, joihin pääsy on rajoitettu
Suojattu	Teräskotelo	Yleinen sisäasennus – vakiovalinta
Pyörillä	Mobiili, kannettava versio	Väliaikaiset asennukset, testiasennukset, työpajat vaihtuvilla asetteluilla

Vaihe 5 – Tarkista asennusympäristö

Kunto	Vaatimus
Korkeus	≤2000m (vakio), jopa 5000m vähennyksellä
Ympäristön lämpötila	-15°C - +45°C
Kosteus	≤90 % (ei tiivistyvä)
Tunnelma	Ei syövyttäviä kaasuja, johtavaa pölyä tai räjähtäviä aineita
Tärinä	Ei voimakasta tärinää tai iskua

Vaihe 6 – Tarkista turvallisuusstandardit

Tarkista, että muuntaja on asiaankuuluvien standardien mukainen:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Viimeisiä ajatuksia

SBK:n kolmivaiheinen kuivatyyppinen muuntaja ei ole teollisuuden sähköjärjestelmän loistavin komponentti. Siinä ei ole kosketusnäyttöä tai langatonta yhteyttä.

Mutta se tekee yhden asian erittäin hyvin: se tuottaa puhdasta, vakaata ja luotettavaa tehoa – hiljaa, tehokkaasti ja vähällä huollolla.

Aikana, jolloin tuotantolinjat ovat yhä automatisoituneet ja laitteet yhä herkempiä virranlaadulle, SBK-muuntaja on hiljainen perusta, joka pitää kaiken käynnissä. Se ei ole tarinan sankari. Se on näyttämö, jolla sankarit esiintyvät.
