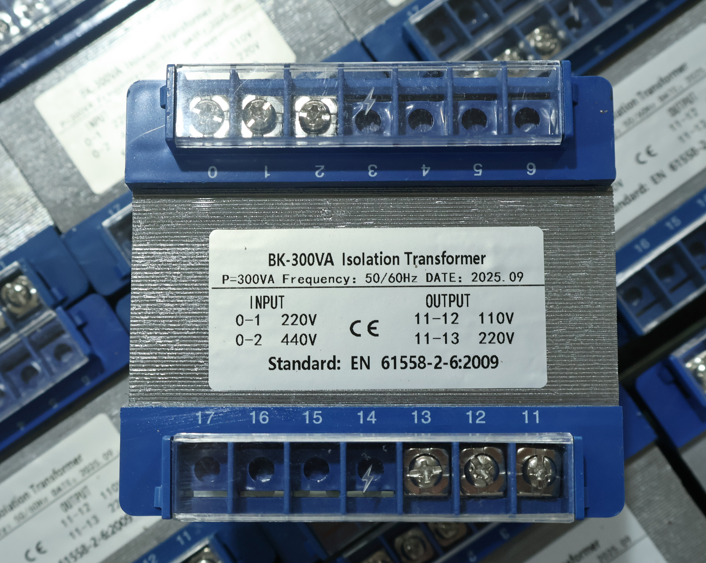

Mikä on BK-ohjausmuuntaja ja miksi se on tärkeä?

A BK ohjausmuuntajaon yksivaiheinen kuivatyyppinen muuntaja, joka on suunniteltu tarjoamaan vakaata, eristettyä ohjaustehoa työstökoneille, automaatiojärjestelmille ja teollisuuden ohjauspaneeleille. Sen ydintehtävänä on alentaa pääsyöttöjännite – 380 V, 220 V tai muut tulot – ohjausjännitteisiin, joita PLC:t, releet, kontaktorit, solenoidit ja merkkivalot todella tarvitsevat.

50 60 Hz taajuusluokitus tekee BK - sarjasta erityisen arvokkaan . Sitä voidaan käyttää ilman muutoksia maissa, joissa on 50 Hz:n verkkoja (Eurooppa, Aasia, Afrikka) ja 60 Hz:n verkkoja (Pohjois-Amerikka, osa Etelä-Amerikkaa). Maailmanlaajuisesti vientiä harjoittaville laitevalmistajille tämä eliminoi erilaisten muuntajaversioiden tarpeen eri markkinoille.

Miksi sillä on väliä?

Koska ohjauspiirit ovat herkkiä. Jännitteen lasku, jonka moottori kohauttaisi olkiaan, voi aiheuttaa PLC:n häiriön, kontaktorin tärisemisen tai anturin antamaan väärän lukeman. BK-muuntaja eristää ohjauspiirin päävirtaväylästä, suodattaa melua ja tarjoaa erillisen, vakaan jännitelähteen, johon ohjausjärjestelmä voi luottaa.

Lyhyesti: yksi muuntaja, mikä tahansa taajuus – luotettava ohjausteho missä tahansa.

Miten aBK ohjausmuuntajaToimii

Periaate on suoraviivainen ja todistettu vuosikymmeniä.

Vaihe 1 – Syötä

Ensiökäämi liitetään pääsyöttöön - tyypillisesti 220 V tai 380 V yksivaiheinen vaihtovirta (mallista riippuen jopa 500 V tai 1000 V). Monihanaiset ensiövaihtoehdot mukautuvat verkkojännitteen vaihteluihin.

Vaihe 2 – Sähkömagneettinen induktio

Ensiökäämiin syötetty vaihtovirta tuottaa vaihtuvan magneettikentän rautasydämeen. Tämä indusoi jännitteen toisiokäämiin. Kierrossuhde määrittää lähtöjännitteen — N1/N2 = V1/V2.

Vaihe 3 – Tulostus

Toisiokäämi tuottaa tarvittavan ohjausjännitteen – tavallisesti 110V, 127V, 220V, 36V, 24V tai 12V. Joissakin malleissa on useita toisiokäämiä: yksi ohjauspiirejä ja yksi paikallista valaistusta varten, kaikki yhdessä yksikössä.

Vaihe 4 – eristäminen

Ensiö- ja toisiokäämit ovat sähköisesti erillisiä – ei suoraa yhteyttä. Tämä estää ylijännitteitä, melua ja maavikoja pääsemästä ohjauspiiriin.

Tulos: puhdas, vakaa, eristetty teho ohjausjärjestelmällesi.

BK-muuntajien yleiset tyypit ja luokitukset

BK-muuntajat kattavat laajan tehoalueen.

MiksiBK-ohjausmuuntajatAsia

Koska jokainen koneen ohjauspiiri ansaitsee oman vakaan virtalähteen.

Tässä on mitä BK-ohjausmuuntaja tarjoaa:

1. 50/60Hz maailmanlaajuinen yhteensopivuus

BK-sarja on suunniteltu sekä 50Hz että 60Hz verkkoihin. Vientilaitteet voivat käyttää samaa muuntajaa maailmanlaajuisesti – ei tarvitse varastoida eri malleja eri maille.

2. Laaja jännitealue

Ensiöjännitteillä 110 V - 480 V ja toisiojännitteillä 6,3 V - 220 V, BK voi täyttää lähes kaikki ohjauspiirin vaatimukset.

3. Sähköeristys

Eristetty toisioyksikkö pitää pääpiirin melun, ylijännitteet ja viat poissa herkästä ohjauselektroniikasta.

4. Useita lähtökäämityksiä

Yksi muuntaja voi syöttää ohjausjännitettä, valaistusta ja merkkisignaaleja samanaikaisesti – yksinkertaistaa paneelin johdotusta ja vähentää komponenttien määrää.

5. Kestävä rakenne

BK-muuntajat on valmistettu erittäin puhtaista kuparikäämeistä ja korkean läpäisevyyden kylmävalssatuista piiterässydämistä, mikä takaa pitkän käyttöiän ja alhaiset häviöt.

6. Kompakti ja paneeliystävällinen

Pystyasennus jalkakannattimilla sopii siististi ohjauspaneeleihin. Tilatehokas muotoilu ahtaisiin kaappeihin.

7. Jatkuva palvelukyky

BK-muuntajat on mitoitettu pitkäaikaiseen jatkuvaan käyttöön täydellä kuormituksella – ei jaksoittaiseen käyttöön.

Oikean BK-muuntajan valinta

BK-muuntajan valitseminen on yksinkertaista, mutta vaatii huomiota muutamaan keskeiseen yksityiskohtaan.

Vaihe 1 – Määritä kuormitus

Luettele kaikki laitteet, jotka saavat virtaa muuntajasta:

PLC-virtalähde (VA-luokitus)

Rele- ja kontaktorikelat (pidä VA)

Solenoidiventtiilit

Merkkivalot

Paikallinen valaistus

Anturit ja lähettimet

Lisää kaikkien samanaikaisesti toimivien laitteiden VA - ei vain nimikilven wattia. Kontaktorit käyttävät loistehoa, joten käytä VA:ta, jos mahdollista. Vaihe 2 – Kokoa kapasiteetti

Vinkki: Ylimitoitus on turvallisempaa kuin alimitoitus. Liian pieni muuntaja ylikuumenee ja epäonnistuu ennenaikaisesti. Hieman ylimitoitettu muuntaja käy viileämmin ja kestää pidempään.

Vaihe 3 – Määritä ensiö- ja toisiojännitteet

Jos tarvitset useita lähtöjännitteitä (esim. 110 V ohjaus + 36 V valaistus + 6,3 V merkkivalo), varmista, että muuntajassa on tarvittavat toisiokäämit.

Vaihe 4 – Tarkista taajuuden yhteensopivuus

Vakiomuotoiset BK-muuntajat ovat 50/60 Hz kaksoisnimellisarvoisia – ei tarvita erityisiä konfiguraatioita. Vahvista, jos sinulla on epätavallinen vaatimus.

Vaihe 5 – Tarkista ympäristö

Viimeisiä ajatuksia

BK-ohjausmuuntaja ei ole ohjauspaneelin jännittävin komponentti. Se istuu nurkassa ja tekee työtään hiljaa, harvoin kukaan huomaa – kunnes se lakkaa toimimasta.

Kun se lakkaa toimimasta, PLC menettää tehonsa. Kontaktorit putoavat. Kone pysähtyy. Tuotanto pysähtyy.

Siksi oikean BK-muuntajan valitseminen on tärkeää.

50/60 Hz kaksoistaajuus mahdollistaa yhden muuntajan, joka palvelee maailmanlaajuisia laitteita. Olitpa sitten menossa Eurooppaan (50Hz), Yhdysvaltoihin (60Hz) tai minne tahansa siltä väliltä, ​​BK-sarja pystyy käsittelemään sen ilman muutoksia.

Se on yksinkertainen laite: kuparikäämit, piiteräsydin, luonnollinen ilmajäähdytys. Mutta se on rakennettu kestämään – usein se kestää kauemmin kuin ohjaamat koneet. Hyvä ohjausmuuntaja ei ole kallis. Huono on.
