Ohjauspiirin virtalähde: ei kulmia katkaistava

CNC-koneen kyky tehdä työnsä riippuu karasta, työkaluista ja servoista. Mutta se, toimiiko se luotettavasti ilman virheitä, riippuu usein pienistä, vaatimattomista komponenteista – PLC:istä, releistä, kontaktoreista ja merkkivaloista.

Näiden ohjauspiirien virtalähteestä ei ole varaa tinkiä.

JBK3-sarjan työstökoneiden ohjausmuuntaja on tarkoitettu syöttämään virtaa työstökoneiden ja automaatiolaitteiden ohjausjärjestelmiin. Se ei käytä pääkaramoottoria eikä anna virtaa leikkuutyökaluille. Sen tehtävänä on ruokkia koneen "aivoja" – estää PLC:t häiriöiltä, ​​kontaktorit tärinä ja anturitiedot ajautumasta.

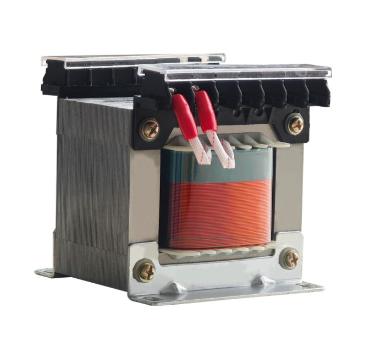

Mikä onJBK3 työstökoneen ohjausmuunnosr?

JBK3-sarjan työstökoneen ohjausmuuntaja on yksivaiheinen kuivatyyppinen ohjausmuuntaja, joka on suunniteltu AC 50 60 Hz -piireihin, joiden tulojännite ei ylitä 660 V. Se alentaa pääsyöttöjännitettä tasolle, jota ohjausjärjestelmät todella tarvitsevat – yleisimmin 220 V, 110 V, 36 V, 24 V, 12 V ja 6 V.

Se ei ole tehomuuntaja. Se ei kestä suuria virtoja. Sen tehtävänä on tuottaa vakaata, puhdasta virtaa työstökoneiden sähköjärjestelmien ohjauspiireihin, paikallisvalaistukseen ja merkkilamppuihin.

Kapasiteetit vaihtelevat 40 VA:sta 2500 VA:iin – pieni muuntaja, joka tukee koko ohjausjärjestelmän vakaata toimintaa.

Miten se eroaa tavallisesta muuntajasta?

Tavallinen muuntaja vain "vaihtaa jännitettä" - mitä tahansa menee sisään, jännite tulee ulos eri tavalla. Siinä se.

JBK3 on erityisesti suunniteltu ohjauspiireihin. Erot ovat:

Täydellinen ensisijainen toisioeristys: Se on todellinen eristysmuuntaja, ei automaattimuuntaja. Häiriöt, jännitteet ja vuodot pääpiiristä eivät pääse ohjauspuolelle.

Useita lähtökäämiä: Yksi muuntaja voi syöttää useita jännitteitä kerralla – 220 V PLC:lle, 110 V kontaktoreille, 24 V merkkivaloille. Kaikki yhdestä yksiköstä.

Kompakti rakenne: Tarkoitettu kytkentäkaappiasennusta varten – ei vie arvokasta tilaa.

Turvalliset liittimet: Puristustyyppi ja pistokeliitäntävaihtoehdot, kosketussuojattu liitinsuojus.

Ydintekniikka: kiinteät materiaalit, ääniprosessi

Ydin: Korkealaatuinen matalahäviöinen kylmävalssattu rakeorientoitunut piiteräs. Pienet häviöt, alhainen melu, alhainen lämpötilan nousu.

Käämit: Puhdaskuparijohtimet (alumiinia saatavilla pyynnöstä), mitoitettu 180°C:lle, kestävät 2500V jännitteen (suhteessa 5000V).

Eristys: Luokan H eristemateriaalit, jotka on käsitelty tyhjiökyllästyksellä (VPI) – kosteudenkestävä, pölynkestävä ja tärinänkestävä, mikä vähentää merkittävästi eristeen rikkoutumisriskiä.

Standardien noudattaminen: 1980-luvun Siemens-teknologiaan perustuva JBK3 täyttää VDE0551, IEC204 1, IEC439, GB5226.1 ja muut kansainväliset standardit.

Missä onJBK3 työstökoneiden ohjausmuuntajaKäytetty?

JBK3 löytyy monenlaisista sovelluksista:

Työstökoneet: CNC-koneet, työstökeskukset, jyrsinkoneet, hiomakoneet, porakoneet – minkä tahansa koneen ohjauspiirin teho

Teollisuuskoneet: Pakkauslaitteet, ruiskuvalukoneet, tekstiilikoneet, painokoneet

Teollisuusautomaatio: PLC-ohjausjärjestelmät, relepaneelit, kontaktorikelat

Paikallinen valaistus: Koneen työvalot, huolto- ja tarkastusvalot

Signaalinäyttö: Laitteen tilan merkkivalot, hälytysvalot

Tuodut laitteet: Tarkkuustyöstökoneet, lääketieteelliset laitteet, instrumentointi

Lyhyesti: missä työstökoneet ja automaatiojärjestelmät tarvitsevat ohjaustehoa, sen takana on luultavasti JBK3.

Kuinka valita oikea

Kolme asiaa ovat tärkeitä: kapasiteetti, jännite ja asennusympäristö.

Vaihe 1 – Määritä kapasiteetti

Laske yhteen kaikkien ohjauskomponenttien kokonaisteho – kontaktorin pitoteho, PLC:n kulutus, merkkivalot, anturit – ja lisää sitten 30 50 % turvamarginaalia. Älä kokoa liian tiukaksi: kytkentävirta kontaktorien sulkeutuessa on huomattavasti suurempi kuin vakaan tilan pitovirta.

Vakioarvot: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Vaihe 2 – Määritä jännitteet

Tarvitsetko epätyypillistä jännitettä? Mukautetut vaihtoehdot ovat käytettävissä.

Vaihe 3 – Harkitse asennusympäristöä

Viimeisiä ajatuksia

JBK3-työstökoneen ohjausmuuntaja ei ole huipputeknologiaa. Siinä ei ole näyttöä, se ei muodosta yhteyttä Wi-Fi-verkkoon, ei nouse otsikoihin.

Se on yksinkertaista ja välttämätöntä: se antaa puhdasta, vakaata virtaa ohjausjärjestelmään.

Tehtaissa, jotka ovat painineet PLC-häiriöiden, kontaktorin puheen ja selittämättömien koneen sammutusten kanssa, ero on välitön. Ohjauspiiri vakautuu – ja kone lakkaa toimimasta.

Ohjauspiirin tehosta ei kannata tinkiä. Vakaa teho tarkoittaa vakaita koneita.
