S13 öljyupotettu jakelumuuntaja

Zhejiang Yibaling Power Equipment Co., Ltd. on suuri S13-öljyn upotettujen jakelumuuntajien valmistaja ja toimittaja Kiinassa. Keskitymme tuotteiden laatuun ja varmistamme muuntajamme erinomaisen laadun. Valitsemalla tämän korkeamman suorituskyvyn tuotteen, saamme korkeamman teknisen sisällön. Odotamme innolla tulevaa pitkäaikaiseksi kumppaniksesi Kiinassa.

Lähetä kysely

Tuotteen Kuvaus

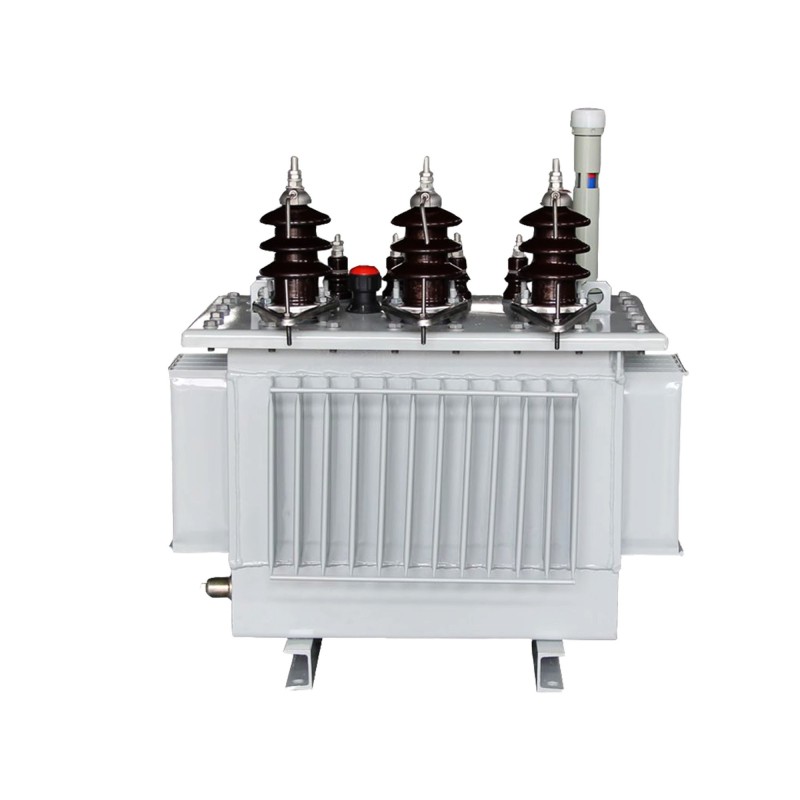

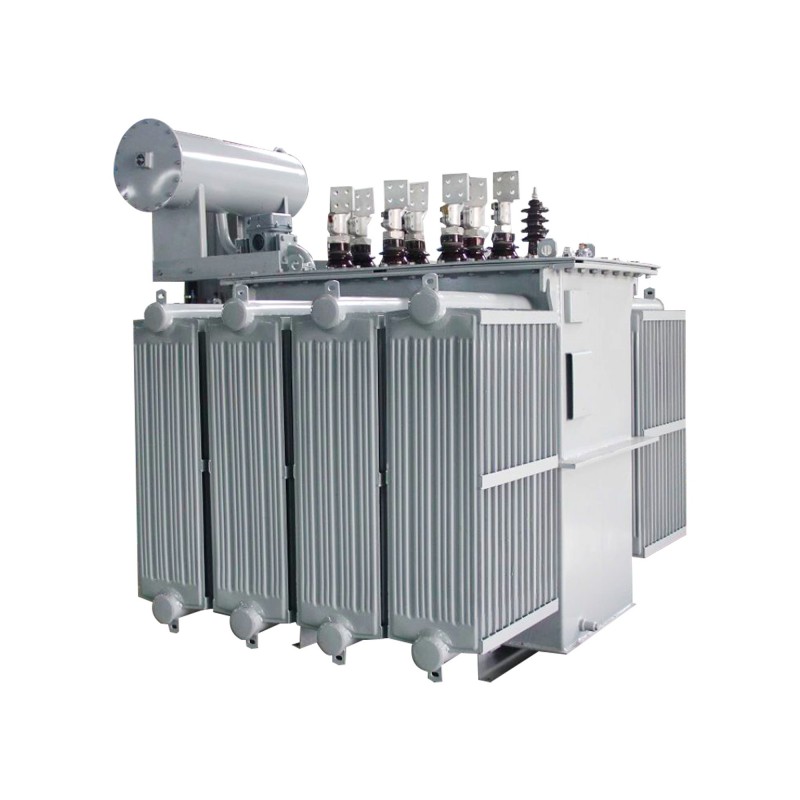

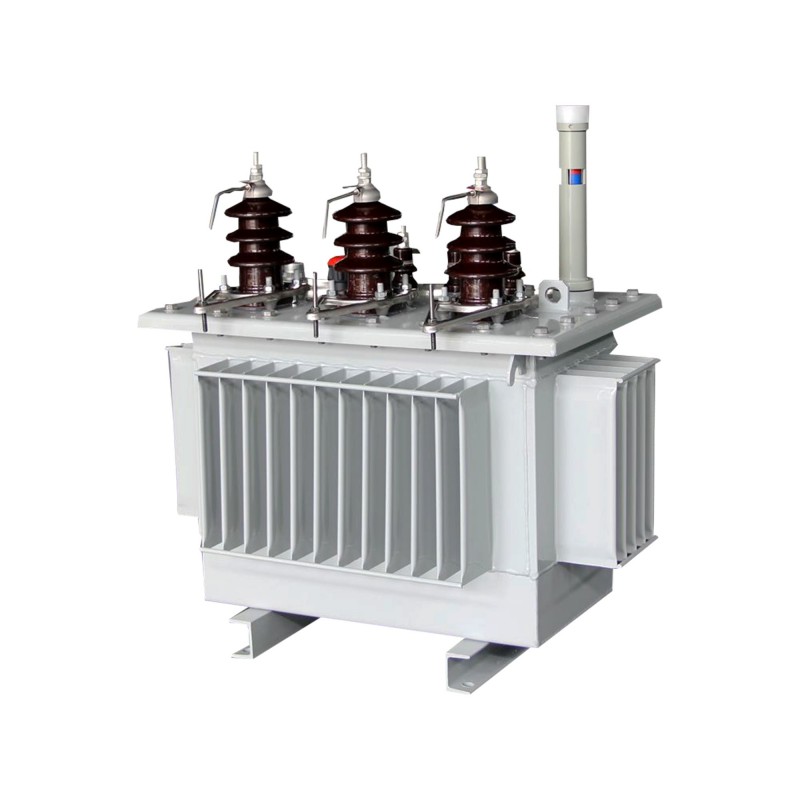

Öljyupotettu S13-virranjakelumuuntaja on Yibaling Factoryn valmistama kolmivaiheinen öljyllä upotettu tehonjakelumuuntaja.

Se on kolmivaiheinen voimalaite, joka on saavuttanut keskeisiä suorituskykyparannuksia perinteisen luotettavan rakenteen pohjalta.

Keskeiset edut näkyvät kahdessa kohdistetussa parannuksessa:

Öljyupotetun S13-virranjakelumuuntajan rungossa on uusi eristysrakenne ja mekaaninen vahvistusrakenne.

Esimerkiksi tehostamalla käämin puristusjärjestelmää, käyttämällä lujia eristystyynyjä ja ottamalla käyttöön parempi lyijylangan kiinnitysmenetelmä, tämä parantaa merkittävästi öljyupotetun S13-voimanjakelumuuntajan vakautta, kun se altistuu äkillisille oikosulkuvirroille, mikä vähentää vikojen riskiä ja varmistaa sähköverkon toiminnan joustavuuden.

Öljyupotetun tehonjakelumuuntajan S13 rautasydän on valmistettu korkean magneettisen läpäisevyyden ja pienihäviöisistä korkealaatuisista kylmävalssatuista orientoiduista piiteräslevyistä (kuten 30ZH120 tai vastaavista materiaaleista), ja se on koottu käyttämällä porrastettua täysviisaumaprosessia.

Tämä yhdistelmä minimoi magneettiresistanssin ja pyörrevirtahäviöt rautasydämessä, mikä vähentää merkittävästi muuntajan tyhjäkäyntihäviötä (Po) ja kuormitushäviötä (Pk).

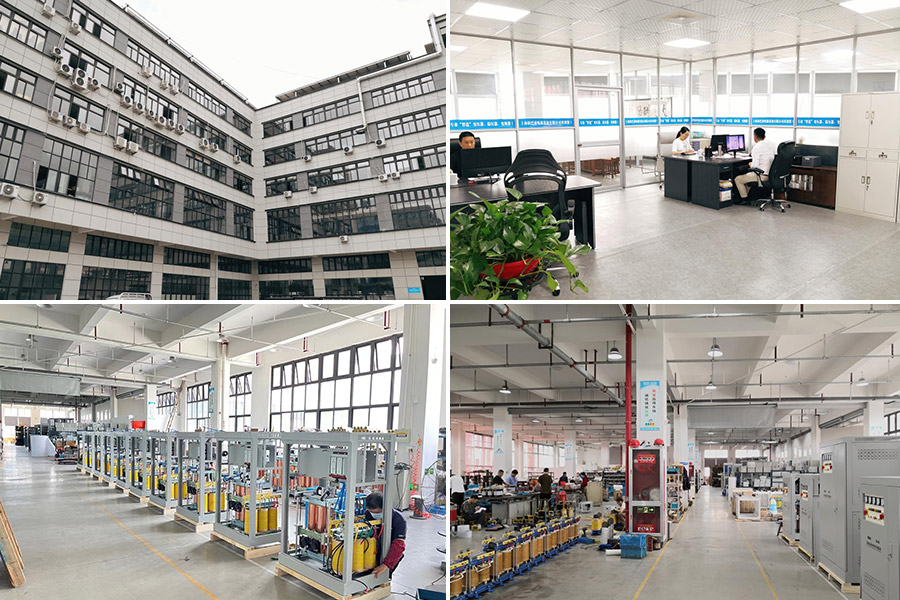

Yrityksen profiili

S13 Oil Immersed Distribution Transformer

Toimiva kunto

1. Korkeus

Öljyupotettavan jakelumuuntajan S13 vakiorakenne soveltuu alueille, joiden korkeus on enintään 1000 metriä. Kun asennuspaikan korkeus ylittää tämän rajan, heikkenee haihtuneen ilman vuoksi lämmönpoistoteho ja ulkoinen eristyslujuus.

Tässä tapauksessa kapasiteettia on pienennettävä kansallisten käyttöstandardien mukaisesti ja eristysetäisyyttä on ehkä korjattava. Yleisesti ottaen jokaista 100 metrin korkeuden nousua kohden muuntajan suositeltua jatkuvaa kuormituskapasiteettia ehdotetaan pienennettäväksi noin 0,3-0,5 %.

2. Ympäristön lämpötila

Öljyupotettavan jakelumuuntajan S13 normaalit käyttöympäristön lämpötilaolosuhteet ovat seuraavat:

Maksimilämpötila: +40 ℃. Tämä lämpötila on lämpötila varjoisassa ja hyvin tuuletetussa ympäristössä, ei laitteen pintalämpötilaa suorassa auringonvalossa.

Keskimääräinen korkein kuukausilämpötila: ei yli +30℃.

Vuoden korkein keskilämpötila: ei yli +20℃.

Ulkolämpötilan minimi: ei alle -25℃. Alhaisimmassa lämpötilassa on varmistettava, että S13 öljyupotettavaan jakelumuuntajaan käytetyllä eristeöljyllä on vastaava suorituskyky alhaisessa lämpötilassa (kuten jäätymispiste on alhaisempi kuin ympäristön lämpötila) normaalin käynnistyksen ja kierron varmistamiseksi.

Ydin etu

Verrattuna saman spesifikaation markkinoilla oleviin vastaaviin tuotteisiin S13 öljyupotettavan jakelumuuntajan ydinetu on sen synergistinen läpimurto energiatehokkuuden tasolla, koko elinkaaren taloudessa ja käyttövarmuudessa.

1. Energiatehokkuustaso

S13-muuntajalla saavutetaan 25-30 % vähennys tyhjäkäynnissä ja 10-15 % pienempi kuormitushäviö verrattuna S11-öljyllä upotettuun jakelumuuntajaan, mikä täyttää täysin kansalliset ensimmäisen tason energiatehokkuuden standardit.

Lisäksi se toimii hiljaa, melutaso on 45 desibeliä, ja siinä on vahvempi ylikuormituskyky ja oikosulkusuojattu iskunkestävyys.

Täysin suljettu öljysäiliö ja parempi eristysjärjestelmä tekevät huollosta kätevän ja käyttöiän pidemmän.

2. Korkea kustannustehokkuus

Asiakkaille tämä tarkoittaa suoraan sähkökustannusten säästöä. Yleisesti käytetty 1000 kVA muuntaja esimerkkinä S13 öljyupotettavalla jakelumuuntajalla voi säästää noin 12 000 kWh sähköä vuodessa.

3. Suorituskyky

Samalla muotoilu on erittäin käytännöllinen:

Kompakti rakenne, korkea suojaustaso (IP55), pystyy vakaasti toimimaan tiloissa, joissa on rajoitettu tila, uusien energiavoimaloiden erityisympäristöissä tai kosteissa rannikkoalueilla.

Öljy on ympäristöystävällinen ja turvallinen, ja se on varustettu kaksoispainesuojalla ja kaasusuojalla.

FAQ

K: Verrattuna vanhempiin malleihin (kuten S9, S11 öljyupotettavat jakelumuuntajat), mitkä ovat S13 öljyupotettavan jakelumuuntajan ydinenergiatehokkuus ja taloudelliset edut?

V: Ydinetu on sen edistynyt ydinsuunnittelu ja energiatehokkuuden parantaminen. Öljyupotettu S13-jakomuuntaja käyttää korkealaatuisia kylmävalssattuja orientoituja piiteräslevyjä ja täydellistä vinoliitosrakennetta, mikä vähentää merkittävästi pyörrevirran ja magneettisen hystereesin häviöitä magneettipiirissä.

Tarkemmin sanottuna sen tyhjäkäyntihäviö (P0) pienenee keskimäärin noin 20-30 % verrattuna öljyupotettuun S11-jakelumuuntajaan ja sen kuormitushäviö (Pk) pienenee keskimäärin noin 15-20 %.

Taloudellisesta näkökulmasta tämä johtaa parempaan kokonaiskustannuksiin (TCO). Vaikka alkuperäinen hankintahinta on hieman korkeampi, merkittävästi pienentyneet energiahäviökustannukset muuntajan koko elinkaaren aikana (yleensä 20 vuotta tai enemmän) voidaan usein saada talteen muutamassa vuodessa, mikä tekee pitkäaikaisesta käytöstä kustannustehokkaampaa.
