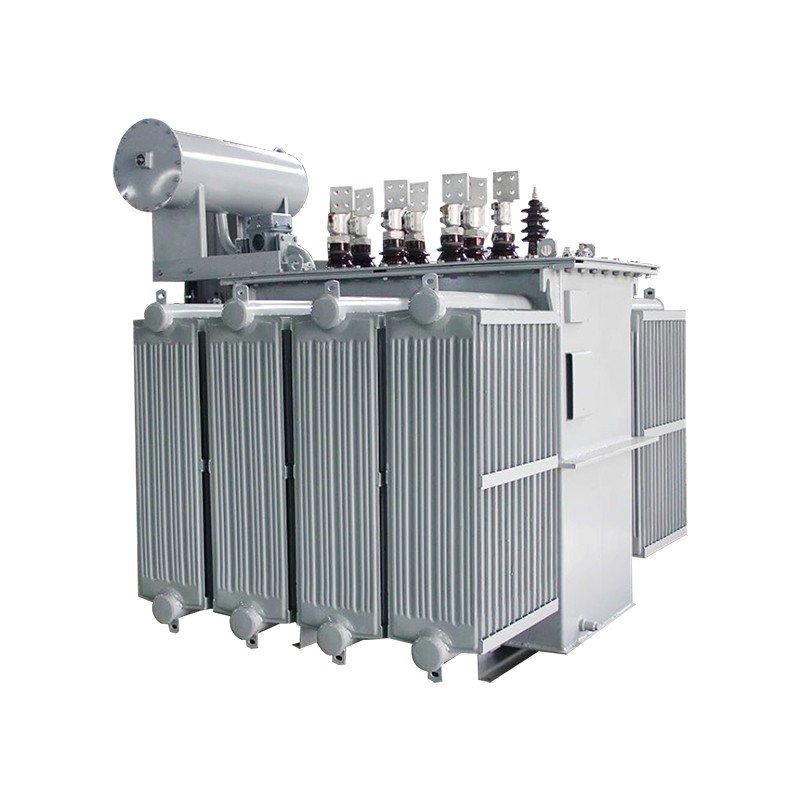

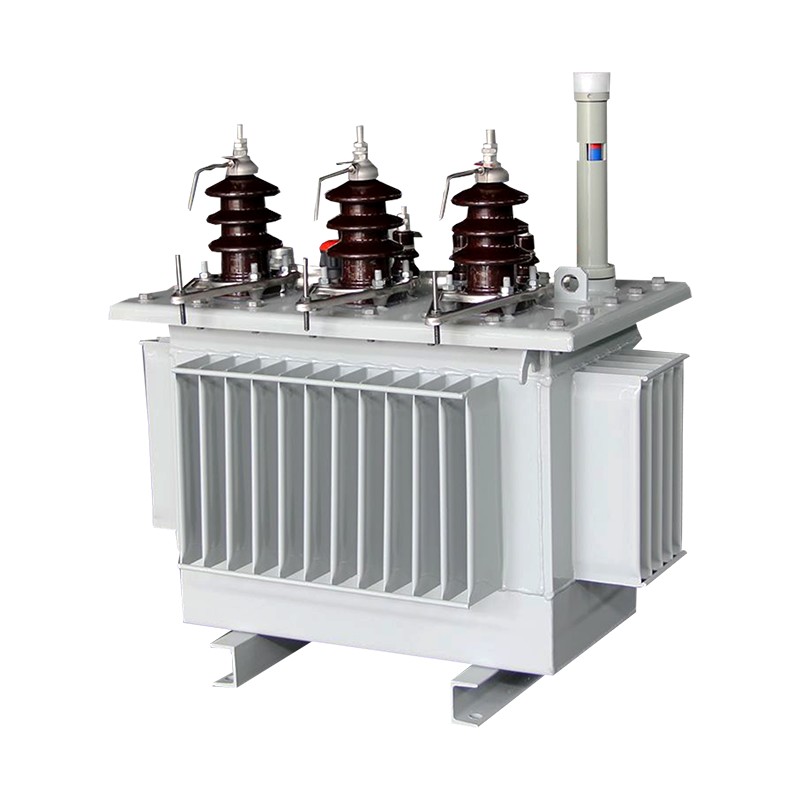

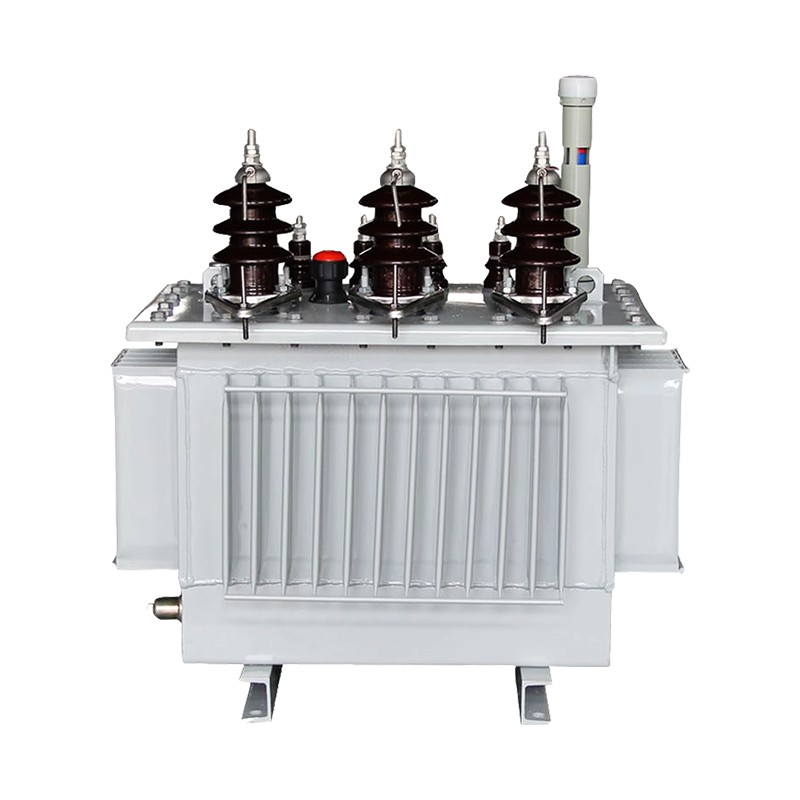

S11 Öljyupotettu jakelumuuntaja

Zhejiang Yibaling Power Equipment Company on laajamittainen S11 öljynjakelumuuntajien tuotantotehdas Kiinassa. Tuote on yrityksemme lippulaivatuote. Erittäin korkealla kustannustehokkuudellaan sitä on viety muun muassa Eurooppaan ja Amerikkaan ja se on saanut jatkuvasti positiivista palautetta ja toistuvia ostoja. Odotamme myös innolla tulevaa pitkäaikaiseksi yhteistyökumppaniksi Kiinassa.

Lähetä kysely

Tuotteen Kuvaus

S11 Oil Immersed Distribution Transformer perustuu S9-sarjaan. Käyttämällä hapetonta kuparilankaa, jonka ominaisvastus on pienempi, ja läpikäymällä sarjan lisäpintakäsittelyjä, tyhjäkäyntihäviö pienenee keskimäärin 30 % ja tyhjävirta 70-85 % S9-malliin verrattuna. Keskimääräistä lämpötilan nousua vähennetään 10K, mikä varmistaa luotettavamman sähköisen suorituskyvyn ja lisää tuotteen käyttöikää yli kaksinkertaiseksi.

Yrityksen profiili

Tekniset tiedot

Nimelliskapasiteetti	Paino (kokonaispaino)	Pituus	Leveys	Korkeus
KVA	KG	MM	MM	MM
10	170	560	370	850
20	220	620	500	870
30	280	680	520	880
60	310	680	550	910
63	360	710	560	920
80	390	730	580	950
100	470	760	670	1000
125	510	1000	690	1000
160	630	1010	700	1080
200	680	1110	790	1100
250	790	1180	800	1110
315	900	1230	910	1140
400	1070	1340	950	1220
500	1270	1440	1030	1250
630	1580	1600	1310	1310
800	1830	1680	1350	1350
1000	2150	1700	1440	1440
1250	2800	1760	1600	1600
1600	3100	1780	1640	1640
2000	3800	1850	1650	1650
2500	4660	1910	1750	1750

Tuotteen ominaisuus

Öljyupotetun S11-virranjakelumuuntajan ydinominaisuus osoittaa elävästi Kiinan sähkönjakelulaitteiden klassisen suunnittelun siirtymisen korkeasta energiankulutuksesta energiaa säästävään tyyppiin.

Merkittävin teknologinen läpimurto on sen ydinrakenteen suunnittelussa - se on ensimmäinen, joka käyttää laajasti korkealaatuisia kylmävalssattuja orientoituja piiteräslevyjä yhdistettynä täydellisiin 45° porrastettuihin saumoihin ja rei'ittömiin sidontatekniikoihin.

Tämä rakenne voi vähentää merkittävästi magneettiresistanssia ja pyörrevirtahäviöitä magneettipiirissä. Edelliseen S9-sarjaan verrattuna tyhjäkäyntihäviö on vähentynyt keskimäärin noin 30 %.

Samaan aikaan S11-öljyllä upotetun tehonjakelumuuntajan käämit ottavat käyttöön optimoidun kerros- tai kalvorakenteen yhdistettynä aallotettuun öljysäiliöön lämmönpoistovaikutuksen parantamiseksi. Myös kuormitushäviö pienenee 15-20 %. Yleistä toiminnan tehokkuutta ja taloudellisuutta on parannettu merkittävästi.

Suorituskyvyn suhteen se perii öljyupotettujen muuntajien edut, kuten vahvan ylikuormituskapasiteetin ja vakaan lämmönpoiston, ja sen toimintamelu on pienempi.

Voidaan sanoa, että tämä tuote on tärkein energiansäästövoima kaupunkien ja maaseudun sähköverkkojen korvaamisessa uusilla. Pienentämällä pitkäaikaisia käyttösähkön kustannuksia se saavuttaa erinomaiset kokonaiskustannukset (TOC) koko elinkaaren ajan.

Öljyllä upotetun S11-virranjakomuuntajan etu

Öljyupotetun S11-muuntajan edut juontavat juurensa sen öljy-paperieristystekniikkajärjestelmään. Ydinetu on sen vertaansa vailla oleva tehonsiirto- ja lämmönpoistokyky.

Eristävän öljyn korkea ominaislämpökapasiteetti ja kiertoominaisuudet antavat S11-öljymuuntajalle erinomaisen ylikuormituksen ja iskukuormituksen kestävyyden, mikä mahdollistaa sen hallitsevan suuren kapasiteetin (jopa miljoonia kVA) ja suurjännitekenttiä.

Samaan aikaan kypsällä öljy-paperieristejärjestelmällä on pitkä käyttöikä, alhaiset alkuperäiset hankintakustannukset ja se voi saavuttaa tarkan sisäisen vian ennustamisen öljykromatografia-analyysin (DGA) avulla.

Tämä muuntaja on pohjimmiltaan ratkaisu, joka on suunniteltu ulkotiloihin, syrjäisiin esikaupunkialueisiin ja muihin tiloihin, joissa on runsaasti tilaa ja hallita paloriskiä voimalaitoksille ja sähköverkoille.
