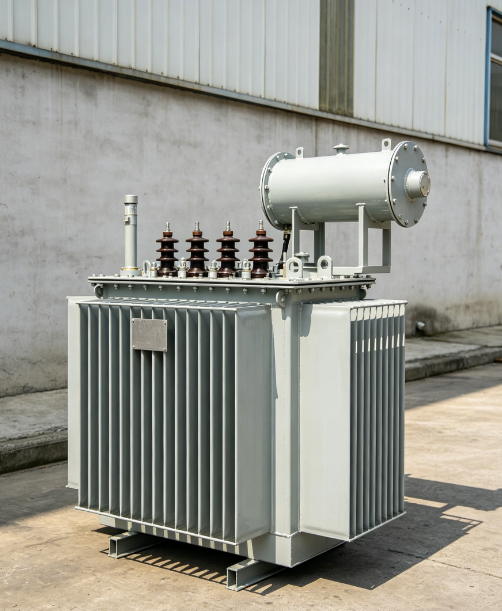

Mikä on öljyupotettu S13-jakomuuntaja?

S13-muuntaja on kolmivaiheinen öljyllä upotettu jakelumuuntaja, jota käytetään yleisesti 10kV/0,4kV jakelujärjestelmissä. Sen ydintoiminto on yksinkertainen: vaihda suurjännitesähkö matalajännitteiseksi sähköksi käytettäväksi tehtaissa, asuinyhteisöissä ja ostoskeskuksissa.

Se eroaa kuitenkin aiemmista S11- ja S9-malleista – se on energiatehokkaampi.

Tämä "energiatehokkuus" ei perustu "ekomoodiin", vaan fyysisiin suunnittelupäivityksiin:

Rautasydämessä käytetään korkealaatuisia kylmävalssattuja orientoituja piiteräslevyjä.

Täysin mitoitettu kierrospinoamisprosessi tasaisemman magneettipiirin aikaansaamiseksi.

Sen tyhjäkäyntihäviö on keskimäärin 20-30 % pienempi kuin öljyupotettujen S11-jakelumuuntajien.

Lyhyesti sanottuna, kun S13 on jännitteellä 24 tuntia vuorokaudessa, se kuluttaa paljon vähemmän virtaa yksinään.

Miksi IsS13 öljyupotettu jakelumuuntaja"Säästöjen tuotto"?

Muuntajien häviöt jaetaan kahteen pääluokkaan:

Kuormittamaton häviö (ydinhäviö): Esiintyy niin kauan kuin muuntaja on jännitteessä kuormituksesta riippumatta, koska rautasydän kuluttaa virtaa. Tämä on "kiinteä hinta".

Kuormitushäviö (kuparihäviö): Syntyy lämmöstä, kun virta kulkee käämien läpi kuormitettuna. Häviöt kasvavat raskaampien kuormien myötä.

S13 optimoi molemmat häviöt.

Esimerkki

500kVA muuntajalle:

S11 öljyupotettu jakelumuuntaja: ~960W tyhjäkäyntihäviö

S13 öljyupotettu jakelumuuntaja: ~680W tyhjäkäyntihäviö

Ero: 280W

Tämä saattaa tuntua merkityksettömältä, mutta lasketaan: 280 W × 24 tuntia × 365 päivää = noin 2 452,8 kWh vuodessa

Teollisuuden sähkön hinnalla 0,8 yuania/kWh tämä säästää lähes 1 962,24 yuania vuodessa. Kun muuntajan käyttöikä on 20-30 vuotta, säästöt kasvavat merkittävästi.

Se ei ole vain "pieniä säästöjä" - se riittää rahoittamaan pienen muuntajan sen elinkaaren aikana.

Missä onS13 öljyupotettu jakelumuuntajaSopii käytettäväksi?

Tekniset ominaisuudet: Ei hienoa tekniikkaa, vain vankka suorituskyky

Öljyupotettu S13-jakomuuntaja ei ole mikään "huippuluokan" tuote. Sen edut tulevat paremmista materiaaleista ja vankasta työstä:

Iron Core – Korkean läpäisevyyden kylmävalssattua orientoitua piiterästä, pinottu täysin viistetyillä nivelliitoksilla. Matala magneettivastus, pienet pyörrevirtahäviöt.

Käämit – Vakio puhdasta kuparia (tai erittäin puhdasta alumiinia pyydettäessä). Kerrosten eristys tehdään huolellisesti - ei oikoteitä.

Eristysöljy – Hyvälaatuinen muuntajaöljy. Ennen kuin se lähtee tehtaalta, testaamme sen dielektrisen lujuuden, kosteuspitoisuuden ja dielektrisen häviön suhteen.

Säiliö – Aaltopahvi- tai ripapatterit, täysin tiivistetty ja hitsattu. Vuodonkestävä ja korroosionkestävä.

Valinnainen täysin tiivistetty rakenne – Sulkee öljyn pois ilmasta. Hidastaa ikääntymistä, vähentää huoltoa.

Tämä ei ole "riittävän hyvä" tuote. Se on suunniteltu toimimaan jatkuvasti vuosia.

Tärkeimmät asiat, jotka on otettava huomioon valittaessa

Kapasiteetti (kVA) – Lisää kaikki kuormatehosi ja jätä sitten 30 50 % turvamarginaali. Älä leikkaa sitä liian tiukalle.

Kupari vs. alumiini – Kupari maksaa enemmän. Alumiini maksaa vähemmän. Jos laitteesi käy yötä päivää, käytä kuparia.

Täysin suljettu vs. paisuntasäiliö: Täysin suljettu huoltovapaaseen ulkokäyttöön, ilman valvontaa; paisuntasäiliöt mahdollistavat öljytason tarkkailun säännöllisiä tarkastuksia varten.

Energiatehokkuusluokka: S13 täyttää nykyiset yleiset luokan 1 energiatehokkuusvaatimukset uusien kansallisten standardien mukaan. Vielä pienempiä häviöitä varten harkitse S20- tai amorfisia seosmuuntajia (korkeammat kustannukset).

Asennusympäristö

Öljyupotetut muuntajat toimivat hyvin ulkona. Varmista vain, että huolehdit kolmesta asiasta: vedeneristyksestä, varkaudenestosta ja ilmanvaihdosta. Älä vain aseta niitä esille ja unohda niitä.

Esimerkki tosimaailmasta

Tekstiilitehtaalla oli kaksi ikääntyvää S9 800kVA muuntajaa, jotka olivat olleet käytössä yli kymmenen vuotta. Tuotanto ei ollut juurikaan muuttunut, mutta heidän sähkölaskunsa nousi joka vuosi.

He juoksivat numerot: vaihtaminen S13 800 kVA muuntajiin vähentäisi kuormitushäviötä noin 1 800 W:sta (S9) noin 800 W:iin (S13). Se on lähes 8 760 kWh säästöä vuodessa – pelkästään tyhjäkäynnillä olevista muuntajista.

Tehdasjohtaja ilmaisi asian yksinkertaisesti: "Uusien muuntajien asennuksen jälkeen sähkömittarit pyörivät hitaammin. Luvut puhuvat puolestaan."
