Raskaat laitteet "Soft Start" -haasteita?

Kaivosteollisuuden, rakennusmateriaalien, metallurgian ja kemiantekniikan kaltaisilla teollisuudenaloilla on olemassa eräänlaisia ​​"kovakäsiteltäviä" laitteita:

Raskaat hihnakuljettimet, nostimet, murskaimet ja suuret puhaltimet.

Näillä laitteilla on yhteinen ongelma: erittäin vaikea käynnistys.

Moottorin käynnistyksen yhteydessä hetkellinen virta nousee 6-8-kertaiseksi nimellisarvoon verrattuna, mikä laskee verkon jännitettä. Vetohihna narisee jännityksen vaikutuksesta ja alennusvaihteet kestävät massiivisen iskuvääntömomentin. Ennen kuin laite edes alkaa toimia, se vaurioituu.

Raskaat vektoritaajuusmuuttajaton suunniteltu erityisesti ratkaisemaan tämä ongelma.

Mitä ongelmia ne ratkaisevat?

Tavalliset taajuusmuuttajat voivat säätää nopeutta, mutta ne eivät sovellu raskaaseen käyttöön. Niistä joko puuttuu riittävä vääntömomentti moottorin kääntämiseen tai ne laukeavat kuormituksen vaihteluiden vuoksi.

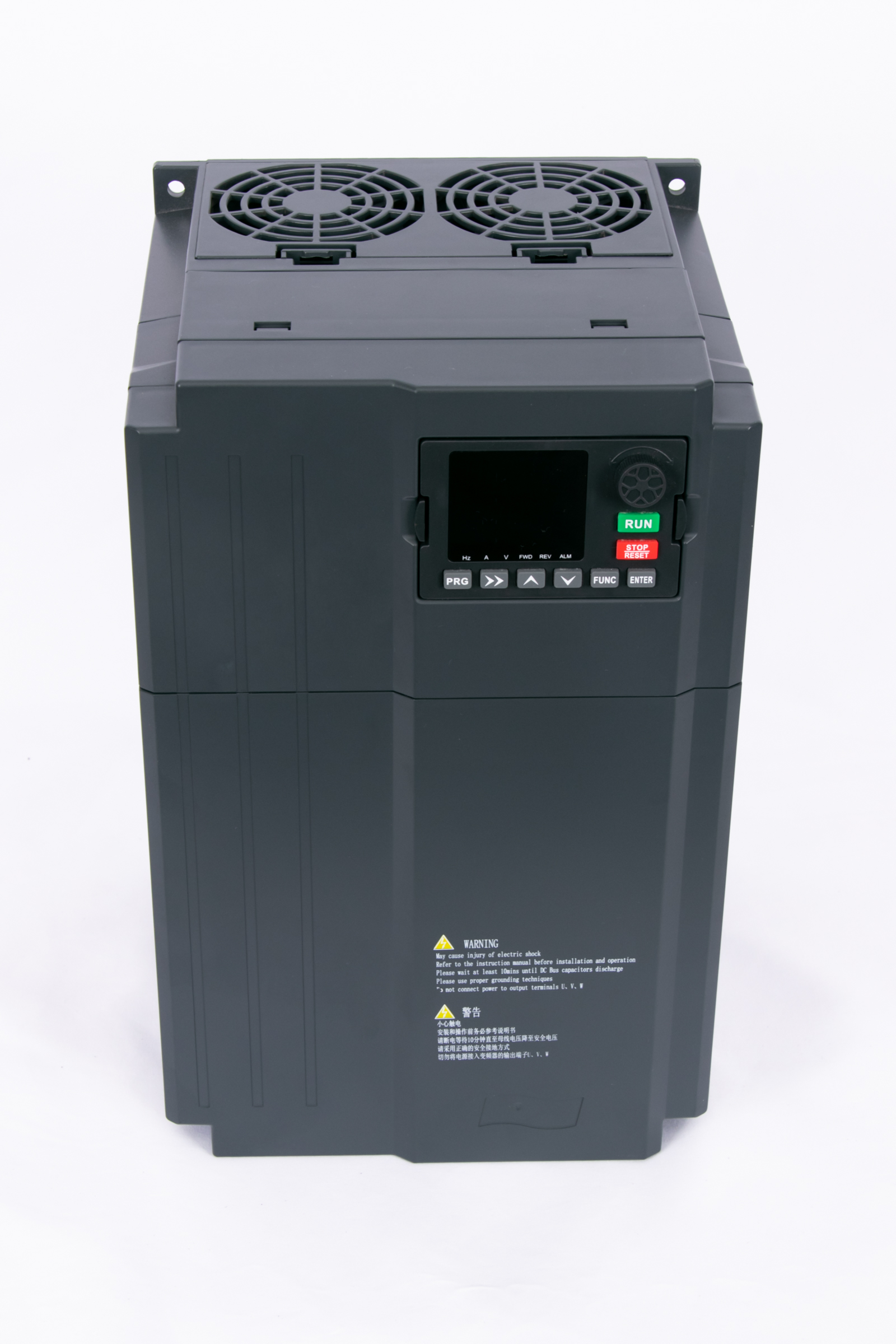

Yibaling Heavy Duty -vektoritaajuusmuuntimien ydinominaisuudet

Matalataajuinen korkea vääntömomentti: Antaa yli 150 % nimellisvääntömomentin niinkin alhaisilla nopeuksilla kuin 0,5 Hz. Laite käynnistyy täydellä teholla, ei pysähtymistä.

Vahva ylikuormituskyky

Käsittelee äkillisiä kuormituksen muutoksia aiheuttamatta vikoja. Murskain juuttuu kiveen? Hihnakuljetin lähtee ylämäkeen täydellä kuormalla? Se vain murisee ja jatkaa.

Tasainen käynnistys/pysäytys

Voit venyttää ramppiaikaa nollasta aina tuntiin. Ei nykimistä, ei shokkia. Hihnat eivät katkea, hammaspyörän hampaat eivät halkeile.

Isäntä-orja synkronointi

Kun sinulla on kaksi moottoria, jotka käyttävät samaa konetta – kuten pitkä hihnakuljetin, jossa on päämoottori ja perämoottori – tämä pitää niiden kuormat tasapainossa. 5 % eron sisällä. Yksi moottori ei enää hikoile, kun toinen hikoilee.

Lyhyesti: Kaikki vaikeasti käynnistettävät, raskaasti kuormitetut tai iskuherkät laitteet ovat ihanteellinen sovellus.

Tekninen vahvuus

Yibaling raskaan käytön vektoritaajuusmuuttajateivät ole vain "yleisiä muuntimia uudella kotelolla". Tärkeimmät tiedot:

Vektoriohjaustekniikka: Todellinen suljetun silmukan/avoin silmukan vektoriohjaus (ei yksinkertainen V/F-ohjaus), joka säätelee tarkasti moottorin virtausta ja vääntömomenttia.

Matalataajuinen korkea vääntömomentti: 150 %:n nimellisvääntömomentti 0,5 Hz:n taajuudella takaa jumittoman raskaan käynnistyksen.

Ylikuormituskapasiteetti: 150 % nimellisvirta 60 sekuntia, 200 % nimellisvirta 3 sekuntia (mallista riippuen) äkillisten kuormitusmuutosten käsittelemiseksi.

Master-slave-synkronointi: Kuituoptinen/nopea tietoliikenneverkko usean muuntimen tehon tasapainottamiseen (virhe ≤5 %).

Kattava suojaus: Ylijännite, alijännite, ylivirta, oikosulku, vaihehäviö, ylilämpötila, moottorin jumiutumissuoja jne.

Tiedonsiirtoliitännät: Standardi RS485 (Modbus); valinnainen Profinet, EtherNet/IP helppoon keskusohjauksen integrointiin.

Ensiluokkaiset komponentit: Puhdaskupariset reaktorit, korkealaatuiset IGBT-moduulit ja kolminkertainen pinnoite, suunniteltu pitkäaikaiseen raskaaseen käyttöön.

MiksiRaskaat laitteet vaativat vektorimuuntimia

Tavalliset V/F-säätömuuntimet kärsivät liiallisesta jännitehäviöstä matalilla taajuuksilla, mikä johtaa riittämättömään vääntömomenttiin. Ne aiheuttavat hitaiden nopeuksien heikkoutta ja käynnistyksen pysähtymistä raskaassa käytössä.

Vektoriohjaus on erilainen: Se jakaa moottorin virran kahteen osaan - magnetointivirtaan (suunnittelee magneettikentän, "luuranko") ja momenttivirtaan (muokkaa vääntömomentin, "lihaksen"). Näitä säädellään itsenäisesti, mikä ylläpitää riittävää "lihasvoimaa" myös alhaisilla nopeuksilla.

Tosimaailman tapaus

Hiilenkäsittelylaitos käytti yli 1 km:n pituista hihnakuljetinta, jossa oli huomattava korkeuslasku, mikä vaati usein raskaan käynnistyksen ylämäkeen. Edellinen muunnin jumissa tai lauennut usein ylikuormituksesta.

Yibalingin raskaaseen vektoritaajuusmuuntimeen vaihtamisen jälkeen:

Matalataajuinen vääntömomentin lisäys – valittu asetuksiin vastaamaan todellista kuormitusta

Master-slave-synkronointi – pää- ja takamoottorit toimivat yhdessä, eivät toisiaan vastaan

Mikä muuttui?

Hihna käynnistyy joka kerta, jopa ylämäkeen täydellä kuormalla. Ei enää pysähtymistä, ei enää "uudelleen yrittämistä".

Hihnan kireys putosi noin 30 %. Vähemmän vetoa tarkoittaa, että joutopyörät ja rullat kestävät pidempään.

Virta pysyy tasaisena. Molemmat moottorit jakavat työn tasaisesti – ei enää yksi moottori tappaa itsensä toisen pyöriessä.

Yksi operaattori ilmaisi asian näin:

"Ennen joka kerta kun painoin käynnistyspainiketta, pidätin hengitystäni. Nyt? Painan vain sitä. Kone tekee tehtävänsä."

Muutama seikka, jotka on otettava huomioon valittaessa

Tehonsovitus – sovita muuntaja moottoriin. Raskaassa työssä valitse yksi koko suurempi. Kiität itseäsi myöhemmin.

Kuormatyyppi – onko se vakiomomentti (kuljettimet, nostimet) vai muuttuva vääntömomentti (tuulettimet, pumput)? He tarvitsevat erilaista ajattelua.

Käynnistystiheys – jos käynnistät ja lopetat koko päivän, jätä itsellesi marginaalia.

Ympäristö – kuuma, pölyinen, märkä? Valitse oikea suojaluokitus.

Ohjauksen tarkkuus – tarvitsetko todella suljetun silmukan ja kooderin? Joskus kyllä. Joskus se on lisäkustannuksia, joita et tarvitse.
