Tiedätkö öljyupotetuista muuntajista?

Lähtevällä sähköllä on äärimmäisen korkea jännite (kymmeniä tuhansia tai jopa satoja tuhansia voltteja), jota teollisuuskoneet tai kotitaloudet eivät voi suoraan käyttää.

Jännitettä on vähennettävä.

Kuka tekee tätä työtä?Öljyllä upotetut muuntajat.

Ne eivät ole uusia eivätkä huippua, ja niiden toimintaperiaate on pysynyt suurelta osin muuttumattomana yli vuosisadan. Silti tähän päivään asti löydät todennäköisesti sellaisen jokaiselta sähköasemalta, jokaisen sähköpylvään alta ja jokaisen tehtaan jakeluhuoneesta.

Mihin öljyupotettua muuntajaa käytetään?

Yksinkertaisesti sanottuna: jännitteen muuntaminen.

Asennus: Muunna korkeajännitesähkö (esim. 10 kV) matalajännitteiseksi sähköksi (esim. 380 V, 220 V) laitteiden käyttöä varten.

Asennus – ottaa korkean jännitteen (kuten 10 kV) ja pudottaa sen matalaan jännitteeseen (380 V, 220 V), jotta laitteistosi voi todella käyttää sitä.

Step-up – Aurinko- tai tuulivoimalle. Se lisää jännitettä ennen sen syöttämistä verkkoon, jotta et menetä liikaa energiaa pitkien siirtolinjojen aikana.

Se ei muuta taajuutta, puhdista yliaaltoja tai säädä jännitettä. Se tekee täsmälleen yhden asian: muuttaa jännitteen tarvitsemasi.

Miksi sitä kutsutaan "öljy upotetuksi"?

Yksinkertainen - se on täytetty öljyllä.

Ei polttamiseen. Kahdelle asialle: eristys ja jäähdytys.

Eristys – Öljy on kelojen ja sydämen välissä sekä kierukoiden ja säiliön välissä. Ilman sitä korkea jännite kaari poikki - oikosulku, purkaus, palaneet laitteet.

Jäähdytys – Kun patterit kuumenevat, öljy kuljettaa lämmön pois ja säiliön seinä päästää sen ilmaan. Öljy säilyttää paljon lämpöä, minkä vuoksiöljyupotetut muuntajatkäsittelevät ylikuormitusta hyvin – ne voivat juosta kovaa jonkin aikaa valittamatta.

Öljy ei kuitenkaan kestä ikuisesti. Ajan myötä se likaantuu ja kerää kosteutta. Sinun on testattava, suodatettava tai vaihdettava se silloin tällöin. Se on suurin ero kuivatyyppisiin muuntajiin verrattuna.

Kuivatyyppiset muuntajat eivät käytä öljyä. Ne käyttävät ilmaa jäähdytykseen. Turvallisempaa ja puhtaampaa kyllä. Mutta kalliimpia, eivätkä ne myöskään kestä ylikuormitusta. Nämä kaksi eivät korvaa toisiaan; ne palvelevat erilaisia ​​skenaarioita.

Ovatko öljyupotetut muuntajat alttiita epäonnistumiselle?

Päinvastoin, ne ovat kestävimpiä voimalaitteita.

Niiden suunniteltu käyttöikä on tyypillisesti 20–30 vuotta. Niin kauan kuin ne eivät ole vakavasti ylikuormitettuja, öljyä ei ole jatkuvasti alhainen ja salama ei osu toistuvasti, ne voivat toimia luotettavasti vuosikymmeniä.

Yleiset "virheet" ovat harvinaisia:

Öljyn taso laskee (vuoto tai haihtuminen)

Öljyn laadun heikkeneminen (kosteus tai hapettuminen)

Vanhenevat holkit ja käämikytkimet

Eristys vanhenee pitkäaikaisen ylikuormituksen vuoksi

Nämä ongelmat eivät aiheuta äkillistä vikaa. Ne voidaan havaita ja korjata etukäteen säännöllisillä tarkastuksilla ja öljytesteillä. Öljyupotetut muuntajat eivät ole huoltovapaita, mutta asianmukainen huolto varmistaa pitkän käyttöiän.

Missä ovatÖljyupotetut muuntajatVieläkö käytössä?

Öljyupotettujen muuntajien tärkeimmät parametrit: Asiakkaiden useimmin kysytyt kysymykset

Kapasiteetti (kVA): Summaa kaikkien kuormien tehot ja lisää marginaali 30–50 %. Vältä tiukkoja laskelmia.

Kupari tai alumiini: kupari vs. alumiini

Kupari maksaa enemmän. Alumiini maksaa vähemmän.

Mutta kupari johtaa paremmin, kestää pidempään ja käsittelee lämpöä paremmin. Jos laitteesi käy yötä päivää, käytä kuparia. Kiität itseäsi myöhemmin.

Täysin suljettu tai säilytysastiatyyppi

Täysin suljettu pitää ilman poissa. Vähemmän happea tarkoittaa, että öljy vanhenee hitaammin, eikä sinun tarvitse näpertää sitä niin usein.

Paisuntasäiliön tyypin avulla voit nähdä öljytason. Parempi, jos joku tarkistaa asiat säännöllisesti.

Energiatehokkuusluokka – S11, S13, S20…

Suurempi luku tarkoittaa pienempiä tappioita, mutta myös korkeampaa hintaa. Laske: kuinka monta vuotta kestää, että sähkönsäästö maksaa korkeammat ennakkokustannukset? Se on vastauksesi.

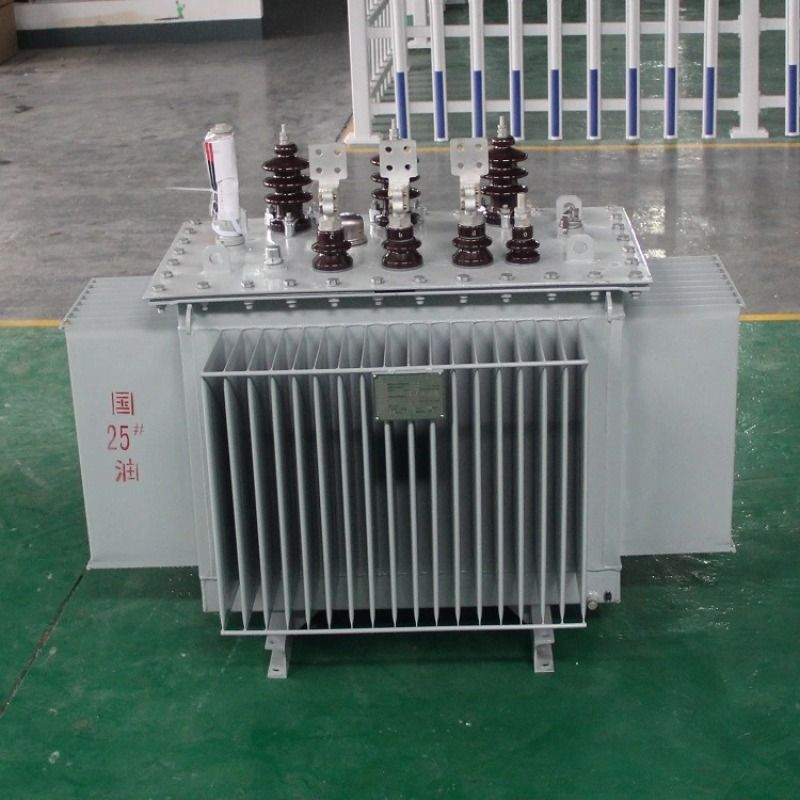

Yibalinginöljyupotetut muuntajat

Ei mitään hienoa. Vain kiinteää työtä.

Ydin – korkealaatuinen kylmävalssattu piiteräs, täysin lomitetut liitokset. Matala ei kuormitushäviötä.

Käämit – puhdasta kuparia vakiona (korkeapuhtaista alumiinia, jos kysyt). Eristyskerros on tiivis ja yhtenäinen.

Eristysöljy: Ensiluokkainen muuntajaöljy, joka on testattu täysin jännitteen, kosteuspitoisuuden ja dielektrisen häviön suhteen ennen toimitusta.

Säiliö: Aaltopahvi- tai ripapatterit täysin suljetulla hitsauksella vuotojen ja korroosionkestävyyden vuoksi.

Tehdastestaus: Jokaiselle yksikölle tehdään muunnossuhteen, tasavirtaresistanssin, eristysvastuksen, kuormittamattoman häviön, kuormitushäviön ja tehotaajuuden kestojännitteen testit – ei vain näytteenottotestausta.

Sovellusskenaariot

Tehdasjakelu, asuinsähköasemat Kaivos-, kemian-, paperinvalmistus-, tekstiiliteollisuusValovoiman tehostaminen, tuulivoimaverkkoyhteys Vientiä tukevat projektit, ulkomaanapuprojektit

Tekniset tiedot

Kapasiteetti: 30kVA – 3150kVA (suuremmat kapasiteetit neuvoteltavissa)

Jännite: Pääasiassa 10kV/0.4kV, saatavilla räätälöityjä ei-standardivaihtoehtoja.
