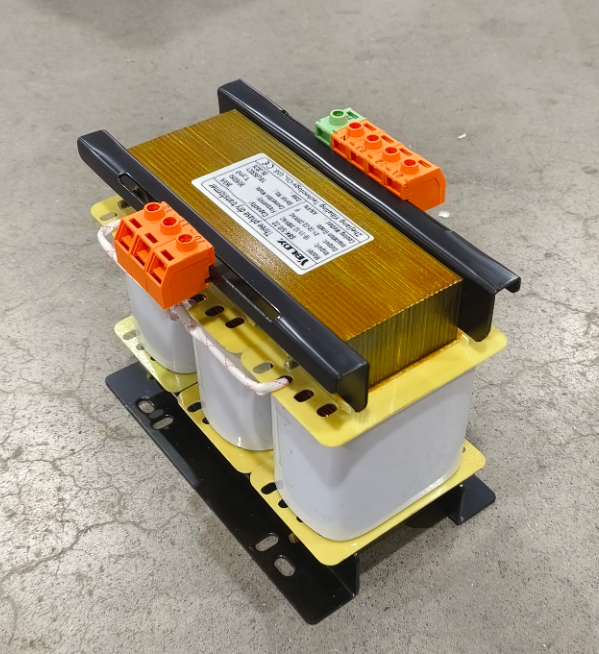

Kuinka SBK Auto-muuntaja toimii?

– Kätevän jännitelaatikon salaisuuden avaaminen

Kävele melkein mihin tahansa tehtaan kerrokseen, ja huomaat neliömäisen metallilaatikon, jonka etikettiin on painettu "SBK". Se istuu hiljaa nurkassa, mutta ratkaisee jatkuvasti esiin nousevan päänsäryn: sinulla on ulkomailta tuotu uusi kiiltävä kone, mutta sen jännite ei vastaa paikallista verkkoasi. Kytke tämä laatikko väliin, ja kone humisee eloon. Se on SBK-automuuntaja työssä.

Mitä siis sisällä oikein tapahtuu?

Ohitetaan raskas oppikirjasalasana ja puretaan se selkeällä kielellä.

Yksi kela, kaksi työtä

Tavallisessa eristysmuuntajassa on kaksi erillistä käämiä – ensiö- ja toisiokäämiä – jotka on sähköisesti eristetty toisistaan. Teho kulkee poikki magneettisen induktion avulla, mutta tulo- ja lähtöpiirit eivät koskaan kosketa.

TheSBK automaattinen muuntajaottaa taloudellisemman lähestymistavan. Se käyttää vain yhtä jatkuvaa käämitystä, jossa useita kosketuspisteitä tuodaan esiin sen pituudella. Kytket sisääntulon kelan yhteen osaan ja lähdön toiseen osaan.

Ajattele sitä kuin pitkää köyttä: sido solmun jonnekin keskelle. Kiinnitä toinen pää virtalähteeseen ja poimi lähtösi toisesta kohdasta – jännite muuttuu, koska käytät vain osaa köydestä. Koska tulolla ja lähdöllä on suuri osa samaa käämitystä, muuntaja luottaa sekä magneettiseen kytkimeen että suoraan sähköliitäntään.

Astu ylös vai alas? Kaikki riippuu siitä, missä napautat.

Tässä konkreettinen esimerkki. Oletetaan, että syötät 380 V koko käämin yli, mutta otat ulostulon hanasta 200 V asennossa – saat 200 V ulos. Se on alasajo. Käännä se ympäri: syötä 200 V kyseiseen osaan ja vedä 380 V täydestä käämityksestä, ja sinulla on askel eteenpäin.

Fysiikka on pelkkää vanhaa sähkömagneettista induktiota – vaihtovirta saa aikaan muuttuvan magneettikentän, joka indusoi jännitettä koko kelaa pitkin. Liikuta hanaa, siirrä jännitesuhdetta. Yksinkertainen, suoraviivainen ja vankka.

Miksi niin monet laitevalmistajat vannovat?SBK Auto muuntaja?

Kolme suurta syytä.

Ensinnäkin se säästää materiaalia ja rahaa. Koska osa käämistä toimii kaksinkertaisesti, tarvitset vähemmän kuparia (tai alumiinia) ja pienemmän sydämen kuin saman teholuokan eristysmuuntaja. Tämä tarkoittaa kevyempää, kompaktimpaa yksikköä halvemmalla.

Toiseksi suurempi hyötysuhde, pienempi lämpö. Vähemmän kuparin ja vähemmän raudan hävikkiä johtavat vähemmän hukkaan heitettyä energiaa. Ajan myötä – varsinkin suurissa satojen tai tuhansien kVA:n yksiköissä – sähkönsäästö todella kasvaa.

Kolmanneksi, se on monipuolinen korjaus "vieraan jännitteen" vaihteistolle. Monet tarkkuustyöstökoneet, servokäytöt, ruiskuvalukoneet ja elektroniikka tulevat Japanista, Euroopasta tai Yhdysvalloista, ja niiden nimellisjännitteet ovat 200 V, 220 V, 110 V tai 100 V. Paikallisverkot syöttävät yleensä 380V/220V. SBK-sarjan avulla voit mukauttaa useita kosketusyhdistelmiä, jotta voit valita täsmälleen sen jännitteen, jonka laitteesi "haluaa syödä".

Varoituksen sana: se ei ole eristysmuuntaja

Tämä on tärkeää. Automaattinen SBK-muuntaja ei tarjoa sähköistä eristystä tulon ja lähdön välillä. Koska käämeillä on yhteinen osa, ensiö ja toisio on kytketty sähköisesti. Jos tarvitset galvaanista eristystä turvallisuuden, melun suodatuksen tai iskusuojauksen vuoksi, sinun tulee valita todellinen eristysmuuntaja. Mutta jos ainoa tarpeesi on jännitteen muuntaminen – ja olet kustannustietoinen – SBK on erittäin tehokas valinta.

Mistä oikein löydät SBK Auto muuntajaoikeassa elämässä?

Mainitsemieni työstökoneiden ja maahantuodujen laitteiden lisäksi näet myös SBK-muuntajia valaistuksen jakelupaneeleissa, tasasuuntaajien etupäät, latausasemat, tunneli- ja metrosähköjärjestelmät, hissien ohjauskaapit korkeissa rakennuksissa – lähes kaikkialla, missä sinun täytyy siirtää jännitetasoja ilman eristystä.

Kääriäksesi sen

SBK-automuuntaja ei ole rakettitiedettä. Pohjimmiltaan se on vain yksi napautettu käämi ja vanha hyvä sähkömagneettinen induktio. Se käyttää vähemmän materiaaleja, tuhlaa vähemmän energiaa ja ratkaisee yhden yleisimmistä jännitehäiriöpäänsärkyistä, joita löydät myymälässä. Ei hienoja temppuja – vain vankka, käytännöllinen työhevonen, joka juoksee hiljaa vuosia. Ja se on kirjassani juuri sitä, mitä hyvän teollisuusvarusteen pitäisi olla.
