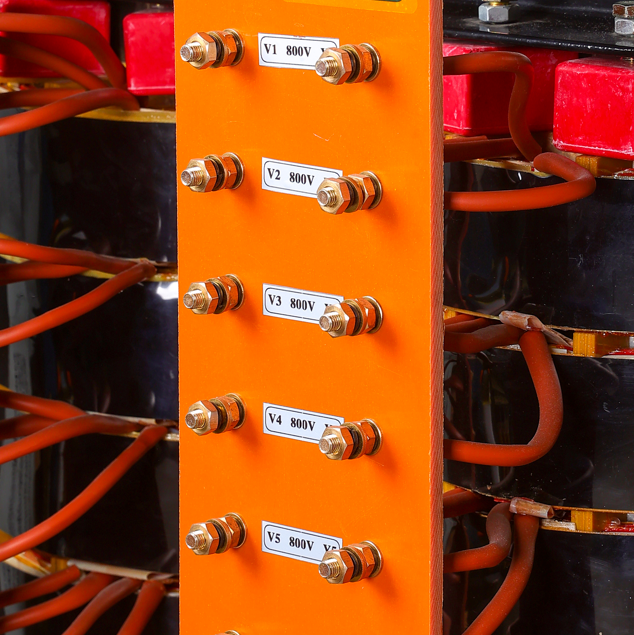

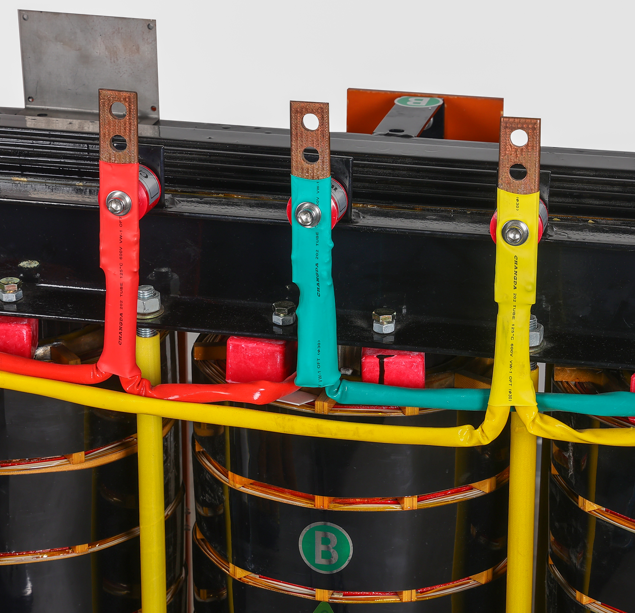

Mikä on DDG-lämmitysmuuntaja ja miksi se on tärkeä?

A DDG lämmitysmuuntajaon erikoistunut pienjännite-, suurvirta-kuivamuuntaja, joka on suunniteltu teollisuuden lämmityssovelluksiin.

Toisin kuin tavalliset tehomuuntajat, jotka nostavat tai laskevat jännitettä yleisissä laitteissa, DDG-muuntaja tekee jotain erilaista: se ottaa tavallisen verkkojännitteen (tyypillisesti 380 V tai 220 V) ja muuntaa sen erittäin alhaiseksi jännitteeksi – usein vain muutamaksi kymmeneksi voltiksi – samalla kun se tuottaa valtavan virran, joskus tuhansia ampeeria.

Miksi sillä on väliä?

Koska monet teolliset lämmitysprosessit - sulatus, hehkutus, taonta, kvartsiputken lämmitys, vastuslämmitys - vaativat pientä jännitettä ja suurta virtaa lämmön tuottamiseksi tehokkaasti ja turvallisesti.

Vakiovirtalähde ei pysty tuottamaan tällaista lähtöä. DDG-muuntaja on tähän työhön tarkoitettu työkalu.

Lyhyesti: se muuttaa sähkön tiivistetyksi lämmöksi, juuri siellä, missä ja miten sitä tarvitset.

Miten aDDG lämmitysmuuntaja toimii

Toimintaperiaate on sama kuin minkä tahansa muuntajan – sähkömagneettinen induktio – mutta suunnitteluprioriteetit ovat erilaiset.

Vaihe 1 – Syötä

Ensiökäämi kytketään tavalliseen vaihtovirtalähteeseen, yleensä 380 V tai 220 V 50/60 Hz.

Vaihe 2 – Astu alas

Toisiokäämissä on paljon vähemmän kierroksia kuin ensiökäämissä. Tämä vähentää dramaattisesti lähtöjännitettä – usein 10 V:iin, 20 V:iin, 40 V:iin tai 60 V:iin – samalla kun virtaa suhteellisesti kasvatetaan.

Vaihe 3 – Suuri virransyöttö

Koska tehoa säästyy (häviöt huomioimatta), jännitteen 10:1 alentaminen lisää käytettävissä olevaa virtaa 10:1. 40 V:n toisioyksikkö voi tuottaa satoja tai tuhansia ampeereja.

Vaihe 4 – Kytketään lämmityselementteihin

Pienjännitteinen, korkeavirtainen lähtö yhdistetään suoraan lämmityselementteihin - grafiittisauviin, molybdeenielektrodeihin, vastusjohtoihin tai kvartsiputkiin. Suuri virta saa elementit kuumenemaan nopeasti ja voimakkaasti.

Vaihe 5 – Ohjataan tehonsäätimellä

Useimmissa asennuksissa DDG-muuntaja on yhdistetty tyristoritehosäätimeen (SCR). Säädin säätää muuntajan syöttötehoa, mikä mahdollistaa lähtövirran ja siten lämmityslämpötilan tarkan ohjauksen.

Tulos: puhdasta, hallittavaa, korkean intensiteetin lämpöä teollisiin prosesseihin.

Yleiset DDG-lämmitysmuuntajien tyypit

DDG-muuntajat eivät sovi kaikille. Ne on yleensä rakennettu tiettyihin sovelluksiin.

Useimmat yksiköt valmistetaan tilauksesta – niitä ei varastoida hyllyltä. Jännite, virta, jäähdytystapa ja fyysinen koko sovitetaan asiakkaan lämmitysprosessiin.

MiksiDDG lämmitysmuuntajatAsia

Raskas teollisuus ei voi toimia ilman niitä. Tässä syy:

1. Ne tuottavat tiivistettyä lämpöä turvallisesti

Matala jännite tarkoittaa pienempää valokaaren, rikkoutumisen tai vahingossa tapahtuvan sähköiskun riskiä korkeissa lämpötiloissa. Ensisijaisen ja toissijaisen välinen eristys suojaa myös ylävirran voimajärjestelmiä.

2. Ne on suunniteltu jatkuvaan raskaaseen kuormitukseen

Teollisuuslämmitys ei ole katkonaista. Uunit voivat toimia päiviä tai viikkoja. DDG-muuntajat on rakennettu ylisuurilla kuparikäämeillä, raskailla ytimillä ja vahvalla jäähdytyksellä, jotka kestävät tämän käyttöjakson.

3. Ne sietävät harmonisia ja vääristymiä

Tyristorisäätimet, jotka ohjaavat muuntajan lähtöä, tuottavat harmonisia virtoja. DDG-muuntajat on suunniteltu toimimaan kuumana ja meluisasti ilman vikaa, toisin kuin herkkä elektroniikka.

4. Ne ovat kentällä korjattavissa

Kun jokin epäonnistuu (ja lopulta epäonnistuu), suunnittelu on suoraviivaista. Kuparikäämit voidaan käämittää uudelleen. Liittimet voidaan vaihtaa. Jäähdytystuulettimet voidaan vaihtaa. Raskaassa teollisuudessa korjattavuus on tärkeämpää kuin ensikustannus.

5. Ne ovat erittäin tehokkaita

Hyvin suunniteltu DDG-muuntaja, joka toimii lähellä nimelliskuormitusta, voi saavuttaa 95-98% hyötysuhteen. Häviöt menevät joka tapauksessa lämmitysprosessiin – mutta pienemmät häviöt tarkoittavat alhaisempia käyttökustannuksia ja vähemmän rasitusta ylävirran katkaisimiin ja kaapeleihin.

Ilman DDG-muuntajaa sähköuunit, kristallikasvattajat ja teollisuuslämmittimet olisivat epäkäytännöllisiä, vaarallisia tai mahdottoman tehottomia.

5. Oikean DDG-lämmitysmuuntajan valinta

Lämmitysmuuntajan valinta ei ole samanlaista kuin tavallisen jakeluyksikön valitseminen. Tee se väärin, niin uuni ei saavuta lämpötilaa – tai katkaisija laukeaa jatkuvasti.

Vaihe 1 – Määritä lämmityskuorma

Mitä sinä lämmität? Grafiitti? Metalli? Kvartsi? Lasi? Jokaisella materiaalilla on erilaiset kestävyysominaisuudet lämpötilan muuttuessa. Tarvitset muuntajan toisiojännitteen vastaamaan kuorman vastusta käyttölämpötilassa – ei huoneenlämpötilassa.

Vaihe 2 – Laske toisiojännite ja -virta

Käytä Ohmin lakia ja tavoitetehoa (kW):

Teho (kW) = jännite × virta ÷ 1 000

Esimerkki: Tarvitset 100 kW lämmitystehoa elementtiin.

Jos toisiojännite = 50 V, niin virta = 100 000 W ÷ 50 V = 2 000 A.

Jos toisiojännite = 20 V, niin virta = 100 000 W ÷ 20 V = 5 000 A.

Pienempi jännite = suurempi virta = paksummat kaapelit, raskaammat virtakiskot ja enemmän huomiota liitäntäresistanssiin.

Vaihe 3 – Valitse jäähdytysmenetelmä

Vaihe 4 – Tarkista ensiöjännite

Vakio: 380V, 400V, 415V, 460V. Jotkut yksiköt on rakennettu 220 V yksivaiheiselle jännitteelle, mutta kolmivaiheinen on paljon yleisempää lämmityksessä.

Vaihe 5 – Määritä säätö ja ohjaus

Useimmat DDG-muuntajat on yhdistetty tyristoritehonsäätimeen (SCR-pino), joka sijaitsee ensiöpuolella. Säädin säätää jännitteen säätelemään lämpötilaa.

Päättää:

Avoin silmukka (manuaalinen säätö) vai suljettu silmukka (termoparin takaisinkytkentä + PID)?

Analoginen ohjaus (0-10V, 4-20mA) vai digitaalinen (Modbus, Profibus)?

Tarvitsetko paikallisen virran, jännitteen ja tehon näytön?

Vaihe 6 – Vahvista fyysiset rajoitteet

Käytettävissä oleva lattiatila

Nostopisteet ja paino

Kaapelin sisäänvientisuunta (ylä, ala, sivu)

Ympäristön lämpötila (kuuma ympäristö tarkoittaa heikkenemistä tai suurempaa jäähdytystä)

Viimeisiä ajatuksia

DDG-lämmitysmuuntaja ei ole "hohdokas" laite. Se ei kommunikoi langattomasti, tee itsediagnoosia tai tuota hienoja kaavioita.

Mutta kun kiteenkasvatusuuni tarvitsee 4000 ampeeria 30 voltilla – päivästä toiseen, viikosta toiseen – mikään muu ei tee työtä.

Se on työhevonen. Raskas, kuuma ja äänekäs, mutta täysin luotettava, kun se on rakennettu oikein.

Jos suunnittelet, päivität tai ylläpidät teollista lämmitysjärjestelmää – tyhjiöuunia, kristallivedintä, kvartsilämmitintä, suolakylpyä tai vastushehkutuslinjaa – DDG-muuntaja on sen ytimessä.

Aseta muuntaja oikeaan, ja kaikki alavirtaan vain toimii.
