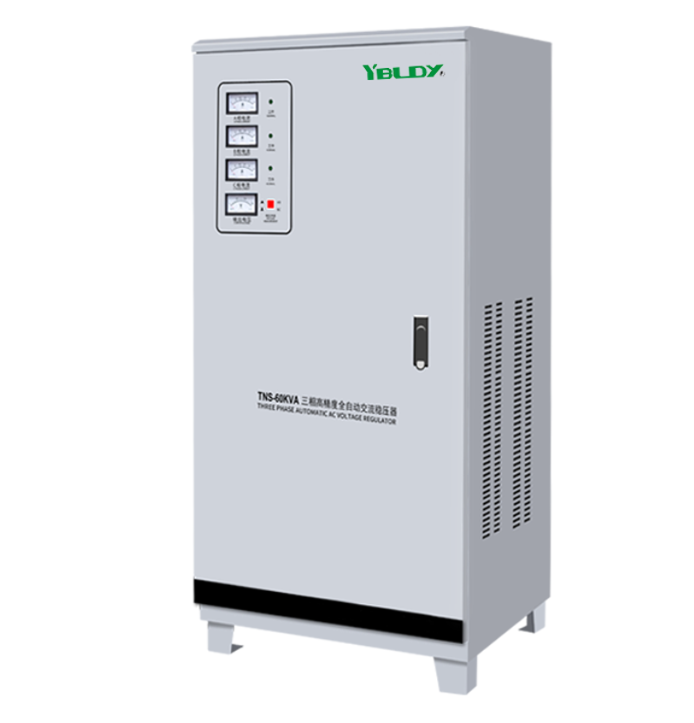

Mikä on TNS:n kolmivaiheinen jännitteenvakain?

A TNS kolmivaiheinen jännitteen stabilisaattorion pohjimmiltaan erittäin tarkka automaattinen jännitesäädin, joka pitää kolmivaiheisen tehon tasaisena ja tasapainossa teollisuuslaitteissa, kaupallisissa rakennuksissa ja kriittisissä järjestelmissä.

Se erottaa sen yksivaiheisista yksiköistä sen suunnittelussa: se on pohjimmiltaan kolme itsenäistä yksivaiheista stabilaattoria, jotka on kytketty yhteen tähtikonfiguraatioon (Y). Jokainen vaihe saa oman säätökanavansa - joten jos yksi vaihe käynnistyy, muut eivät vedä sen mukana. Jokaista vaihetta säädellään erikseen - eli jos yksi vaihe laskee tai ylipiikittyy, vain tämä vaihe korjataan, kun taas muut pysyvät vakaina.

Miksi sillä on väliä?

Koska kolmivaihelaitteet – CNC-koneet, teollisuusmoottorit, lääketieteelliset kuvantamisjärjestelmät, datakeskukset – riippuvat tasapainotetusta jännitteestä kaikissa kolmessa vaiheessa. Kun yksi vaihe on alhainen ja toinen korkea, moottorit käyvät kuumemmin, säätimet käyttäytyvät epätasaisesti ja laitteiden käyttöikä lyhenee.

TNS-stabilisaattori sijaitsee sähkönsyötön ja laitteesi välissä, tarkkailee jatkuvasti jokaista vaihetta ja korjaa jännitteen vaihteluita ennen kuin ne voivat aiheuttaa ongelmia. Se tuottaa puhdasta, tasapainoista ja vakaata tehoa – riippumatta siitä, mitä verkko tekee.

Lyhyesti: se pitää kolmivaiheiset laitteet käynnissä sujuvasti, tehokkaasti ja luotettavasti.

Miten aTNS kolmivaiheinen jännitteenvakainToimii

TNS-vakain toimii yksinkertaisen servomoottorin ohjausjärjestelmän kanssa – ei mitään hienoa, mutta sen on todistetusti suoritettava työ.

Näin se itse asiassa toimii:

Vaihe 1 - Se tarkkailee jännitettä

Jokaisen kolmen vaiheen anturit mittaavat jatkuvasti sisään tulevaa jännitettä. Kun jokin poikkeaa asetuspisteestä, ohjauspiiri huomaa sen välittömästi.

Vaihe 2 – Se selvittää, mitä tehdä

Ohjauskortti käsittelee jännitteen lukeman, laskee eron ja laskee, kuinka paljon korjausta tarvitaan. Jos tulo vaihtelee tai kuormitus muuttuu, se lähettää välittömästi komennon servomoottorille.

Vaihe 3 – Servo liikkuu

Servomoottori pyörii ja työntää hiiliharjaa automaattimuuntajan käämiä pitkin. Tämä muuttaa käännössuhdetta – tasaisesti ja jatkuvasti, ei nykäyksiä tai askeleita.

Vaihe 4 - Jännite vedetään takaisin linjaan

Jos tulo on alhainen, muuntaja lisää jännitettä. Jos se on korkea, se vähentää. Tulos päätyy juuri sinne, missä sen pitäisi olla – yleensä ±1–±3 % tavoitteesta.

Vaihe 5 – Jatkuva seuranta

Järjestelmä toimii suljetussa silmukassa – havaitsee, säätää ja tarkastaa – jatkuvasti. Vasteaika on tyypillisesti alle 1 sekunti 10 %:n tulojännitteen muutoksella.

Vaihe 6 – Itsenäinen vaihesäätö

Koska TNS on rakennettu kolmesta erillisestä yksivaiheisesta yksiköstä, kutakin vaihetta säädellään itsenäisesti. Tämä on kriittistä sovelluksissa, joissa vaiheepätasapaino on ongelma.

Tulos: vakaa, tasapainotettu kolmivaiheinen teho, joka toimitetaan jatkuvasti ilman aaltomuodon vääristymiä.

TNS-stabilisaattoreiden yleiset tyypit ja luokitukset

TNS-stabilisaattoreita on saatavana useilla eri ominaisuuksilla erilaisiin sovelluksiin.

Kapasiteettialue:

1,5kVA - 60kVA (vakio), suurempia kapasiteettia saatavilla pyynnöstä.

Vakiotiedot:

Vakioominaisuudet:

Kolmivaiheinen nelijohdintulo ja -lähtö

Itsenäinen vaihesäätö

Ylijännitesuoja

Oikosulkusuojaus

Vaihehäviön suojaus

Manuaalinen ohitustoiminto (joissakin malleissa)

Digitaalinen näyttö, joka näyttää tulo/lähtöjännitteen ja virran

MiksiTNS kolmivaiheiset jännitteen stabilisaattoritAsia

Koska epätasapainoinen, epävakaa teho maksaa rahaa.

Tässä on mitä TNS-stabilisaattori tarjoaa, jota tavalliset virtalähteet eivät voi:

1. Itsenäinen vaihesäätö

TNS on rakennettu kolmesta erillisestä yksivaiheisesta stabilointiyksiköstä, joista kukin säätelee omaa vaihettaan itsenäisesti. Jos yksi vaihe laskee, vain tämä vaihe korjataan - muut pysyvät vakaina. Tämä estää "aaltoilmiön", joka aiheuttaa moottoreiden ylikuumenemisen ja laitteiden epäsäännöllisen toiminnan.

2. Nopea vastaus

Heti kun jännite muuttuu, TNS reagoi alle sekunnissa. Kun säätö on tehty, laitteesi ei ehkä ole edes huomannut jännitteen olevan ongelma.

3. Ei aaltomuodon vääristymiä

TNS säätää jännitettä, mutta ei muuta aaltomuotoa. Tulos on täsmälleen sama kuin tulo – ei lisättyä tavaraa. Herkille laitteille, kuten lääketieteellisille kuvantamis- tai laboratorioinstrumenteille, se on iso asia.

4. Laaja tulojännitealue

Se toimii täydellisesti 260V - 430V. Vaikka verkko olisi huonossa kunnossa, se pysyy vakaana eikä pudota säädön ulkopuolelle.

5. Korkea hyötysuhde

Tehokkuus on yli 90 %, joten vähemmän energiaa menee hukkaan. Tämä tarkoittaa, että sähkölaskusi pysyy hieman ystävällisempänä.

6. Kattava suoja

Ylijännite, alijännite, ylivirta, oikosulku, vaihehäviö, ylikuumeneminen – se kattaa suurimman osan yleisimmistä sähkövioista, joihin saatat törmätä.

7. Luotettava rakenne, pitkä käyttöikä

Se käyttää puhdasta kuparikäämityksiä, luotettavia servomoottoreita ja kestäviä hiiliharjoja. Sitä ei ole rakennettu kestämään vain pari vuotta – se on suunniteltu jatkuvaan, pitkäkestoiseen käyttöön.

8. Monipuolinen sovellus

TNS voi syöttää kolmivaiheista 380 V jännitettä nimelliskapasiteettinsa rajoissa.

Oikean TNS-stabilisaattorin valinta

TNS-stabilisaattorin valinta edellyttää kapasiteetin, jännitteen ja sovelluksen huomioimista.

Vaihe 1 – Määritä kuormitus

Laske yhteen kaikkien liitettyjen laitteiden virrankulutus. Sisällytä moottoreiden ja kompressorien käynnistysvirrat. Käytä turvamarginaalia – tyypillisesti 20-30 % tulevaa laajentamista varten.

TNS-vakioarvot: 1,5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA. Vaihe 2 – Tarkista verkon olosuhteet

Vaihe 3 – Määritä lähtövaatimukset

Lähtöjännite - tyypillisesti 380 V (kolmivaiheinen nelijohdin)

Säätötarkkuus — standardi ±3 %; korkean tarkkuuden malleja saatavilla

Vaihe 4 – Harkitse asennusympäristöä

Vaihe 5 – Tarkista ominaisuudet

Digitaalinen näyttö – reaaliaikaiseen jännitteen ja virran valvontaan

Ohitustoiminto — huoltoon ilman syöttöä keskeyttämättä

Tiedonsiirto — RS485/Modbus etävalvontaa varten (saatavana joissakin malleissa)

Vaihe 6 – Tarkista suojausominaisuudet

Varmista, että yksikkö sisältää:

Ylijännitesuoja

Oikosulkusuojaus

Vaihehäviön suojaus

Ylikuumenemissuoja

Sovellusskenaariot

TNS-sarjaa käytetään laajasti useilla toimialoilla:

Esimerkki tosielämästä: Puolijohdetehdas, joka toimii 24/7 valvomattomien laitteiden kanssa, asensi TNS-stabilisaattoreita ja saavutti 99,8 %:n tuotannon jatkuvuuden ilman jännitteeseen liittyviä seisokkeja.

Viimeisiä ajatuksia

TNS:n kolmivaiheinen jännitteenvakain ei ole teollisuuslaitoksen loistavin laite. Siinä ei ole kosketusnäyttöä tai langatonta yhteyttä.

Mutta se tekee yhden asian erittäin hyvin: se tuottaa vakaata, tasapainoista kolmivaiheista tehoa – hiljaa, tehokkaasti ja luotettavasti.

Aikana, jolloin tuotantolinjat ovat yhä automatisoituneet ja laitteet yhä herkempiä sähkön laadulle, TNS-stabilisaattori on hiljainen perusta, joka pitää kaiken käynnissä.

Vakaa teho ei ole luksusta. Kolmivaiheisille laitteille se on vaatimus.
