DDG lämmitysmuuntaja

Zhejiang Yibaling Power Equipment Co., Ltd., Kiinan tehtaana, joka on valmistanut DDG-lämmitysmuuntajia useiden vuosien ajan, sitoudumme lujasti tarjoamaan asiakkaillemme korkealaatuisia muuntajia ja kattavat myynnin jälkeiset palvelut. Tuotteemme ovat kattaneet suurimman osan Kaakkois-Aasiasta näiden etujen ansiosta. Odotamme innolla yhteistyötä asiakkaiden kanssa luodaksemme yhdessä aivan uuden tulevaisuuden.

Lähetä kysely

Tuotteen Kuvaus

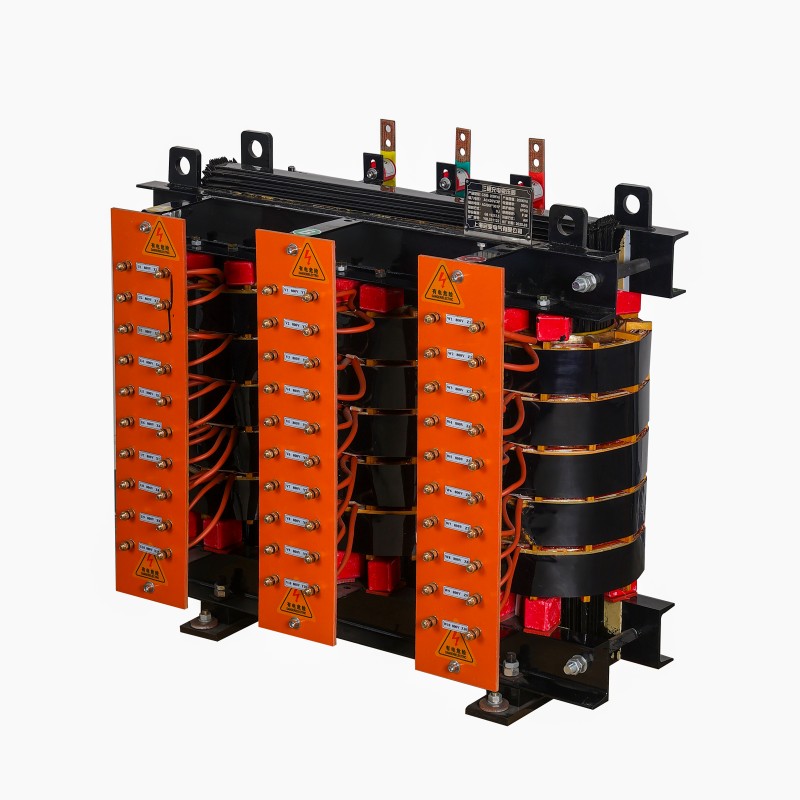

DDG-lämmitysmuuntaja on yksi Zhejiang Yibaling Power Equipment Co., Ltd:n uusista tuotteista. Se on erityinen kuivatyyppinen, pienjännite-, suurvirtamuuntaja, joka on erityisesti suunniteltu teollisuuden vastuslämmitykseen, induktiolämmityksen avustamiseen ja metallin sulattamiseen suuritehoisissa skenaarioissa.

Sitä käytetään pääasiassa virtamuuntajien, katkaisijoiden, kontaktoreiden, lämpöreleiden, kytkimien jne. virtalähteenä lämpötilan nousutesteissä, suojaominaisuuksien testeissä, jatkuvissa kuormitustesteissä ja sähköisten parametrien mittaustesteissä.

DDG-lämmitysmuuntaja hyväksyy erittäin vahvistetun sähkömagneettisen ja rakenteellisen suunnittelun:

Ydin on valmistettu erittäin korkean magneettisen läpäisevyyden piiteräslevyistä kestämään suurta magneettivuon tiheyttä;

Pienjännitekäämissä käytetään yleensä kiinteitä kuparitankoja, paksuja kuparilevyjä tai useita jättiläiskupariputkia, jotka on kytketty rinnan käämitykseen, mikä varmistaa erittäin alhaisen impedanssin ja valtavan virransiirtokapasiteetin ja johtaa lämmön suoraan pois vesijäähdytteisten putkien tai pakotetun ilmajäähdytyksen kautta;

Eristysjärjestelmässä käytetään materiaaleja, joilla on korkein lämmönkestävyys (esim. H-luokka tai C-luokka), ja se on käsitelty erityisillä tekniikoilla kestämään lämmityslaitteita ympäröivän korkean lämpötilan säteilyympäristön.

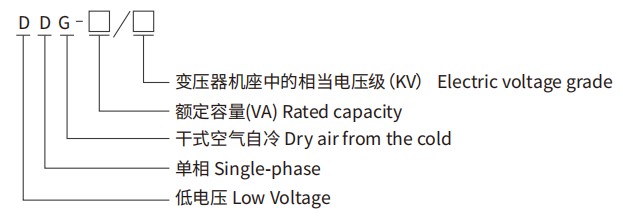

Mallinumerot ja niiden merkitykset

Tekninen ominaisuus

Ominaisuuden ulottuvuus	Betonitekniikka ja suunnittelu	Toteutetut tavoitteet ja arvot
Ydinsuunnittelu	Erittäin korkean vuotiheyden käyttö: Hyödyntämällä erittäin korkealaatuisia (kuten 27ZH100) tai jopa paremmin suuntautuneita piiteräslevyjä, suunnittelu mahdollistaa käytön korkealla magneettivuon tiheydellä lähellä kylläisyyttä, minimoiden sydämen tilavuuden ja kustannukset. Pieni vuotovuo ja alhainen oikosulkuimpedanssi, vähentävät merkittävästi kytkentätapaa ja leveysaluetta. oikosulkuimpedanssi (Uk%) erittäin alhaisella tasolla (tyypillisesti <5% ja jopa niinkin alhainen kuin 1-2%).	Maksimoi tehotiheys siirtämällä erittäin suurta tehoa rajoitetulla äänenvoimakkuudella; lähtöjännite on vakaa, pienellä jännitehäviöllä kuorman vaihtelun aikana.
Suurvirtakäämitys	Johdinmuoto: Pienjännitepuolella (suurvirran puolella) ei käytetä perinteistä lankakäämitystä. Sen sijaan kiinteät kuparitangot, paksut kuparilevyt hitsataan yhteen tai useita suuripoikkileikkauksisia kupariputkia liitetään rinnan muotoon. Kupariputket toimivat myös vesijäähdytyskanavina. Virtatiheys ja lämmönhallinta: Sallittu virrantiheys on paljon suurempi kuin perinteisillä muuntajilla. Lämpöä haihduttaa ulkoinen pakkojäähdytysjärjestelmä.	Virransiirtokapasiteetti saavuttaa kymmenien tuhansien ampeerien tason; johtavuushäviö on minimoitu; rakenne ja jäähdytysjärjestelmä on integroitu.
Eristysjärjestelmä	Korkeaa lämpötilaa kestävä eristys: On käytettävä eristysmateriaaleja, joiden lämpötilankesto on C-luokan (220 ℃) tai H-luokan (180 ℃) tai korkeampi (kuten kiille, lasikuitu, erityinen komposiittipaperi). Vahvistuskäsittely: Käämit käyvät läpi useita tyhjiöpainekyllästysprosesseja (VPI) käyttämällä korkean lämpötilan tai orgaanisen silikon kestävää ep-kokonaisuutta.	Kestää lämmityslaitteiden tuottamaa korkean lämpötilan säteilyympäristöä ja estä eristeen vanheneminen ja lämmön aiheuttama rikkoutuminen.

Ympäristöolosuhteet

DDG-lämmitysmuuntaja soveltuu sisä- tai hyvin suojattuihin ulkokäyttöön teollisuusalueisiin, joiden korkeus on enintään 1000 metriä.

Ympäristön korkein lämpötila ei saa ylittää +40 ℃, 24 tunnin keskilämpötila ei saa ylittää +30 ℃, vuotuinen keskilämpötila ei saa ylittää +20 ℃, alin lämpötila ei saa olla alle -5 ℃, ja rajuja lämpötilan muutoksia tulee välttää.

Asennuspaikan tulee olla puhdas ja kuiva. Ilmassa ei saa olla liikaa johtavaa pölyä, syövyttäviä kemiallisia kaasuja (kuten klooria, sulfideja), suolasumua, öljysumua tai syttyvää ja räjähtävää pölyä.

Samanaikaisesti DDG-lämmitysmuuntajan toiminnan lähellä ei saa olla kondensaatiota, jään muodostumista, suoraa tippuvaa vettä tai korkeapaineisia vesisuihkuja, ja voimakasta tärinää ja iskuja tulee välttää.

Muuntajan pakkojäähdytysjärjestelmän (ilmajäähdytyksen) toiminta on toiminnan ehdoton edellytys. Asennusympäristön on kyettävä tarjoamaan vakaa ja vaatimustenmukainen virransyöttö jäähdytysjärjestelmälle.

Huomautus:

Jos todellisessa ympäristössä, jossa DDG-lämmitysmuuntaja sijaitsee, on jatkuvaa tärinää, ajoittaista altistumista vedelle, keskitasoa tai suuria korroosioriskejä (kuten rannikkoalueilla tai kemian tehtailla) tai korkeus yli 1000 metriä, se on mainittava selvästi Yibalingin tehtaalta tilattaessa.

Yibalingin tehtaamme insinöörit suunnittelevat ja tarkastavat DDG-lämmitysmuuntajan rakenteellisia kiinnittimiä, suojapinnoitteita (kuten raskas korroosionestomaali), eristemateriaalilaatuja ja jäähdytysjärjestelmän kapasiteettia.
