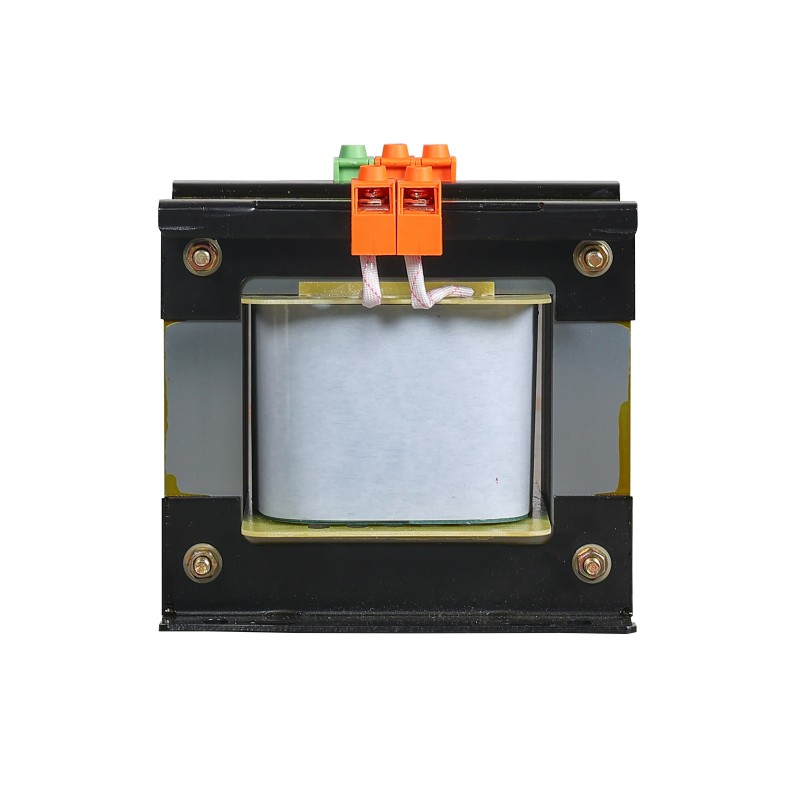

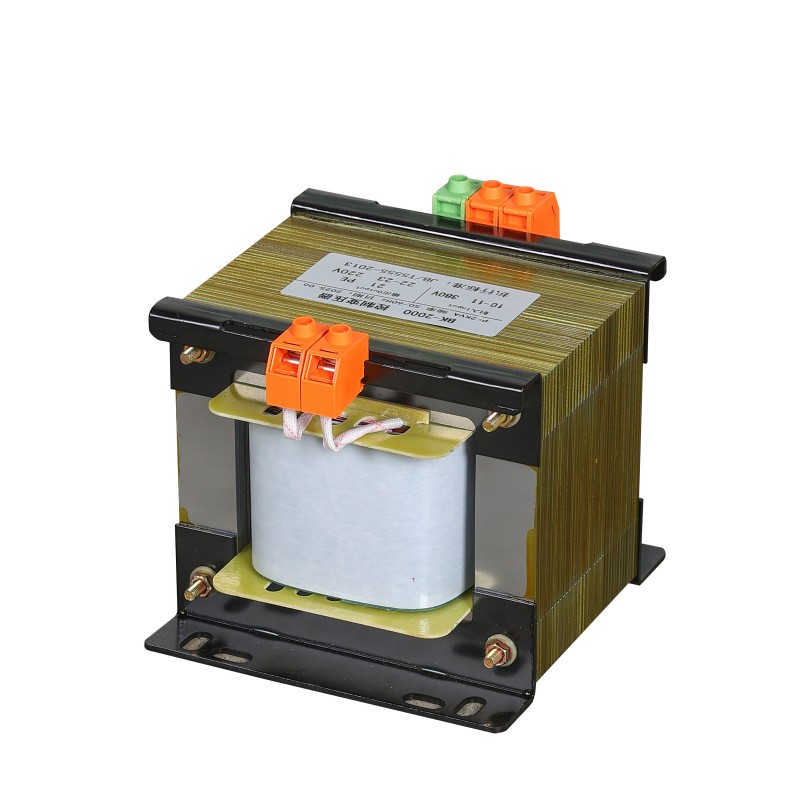

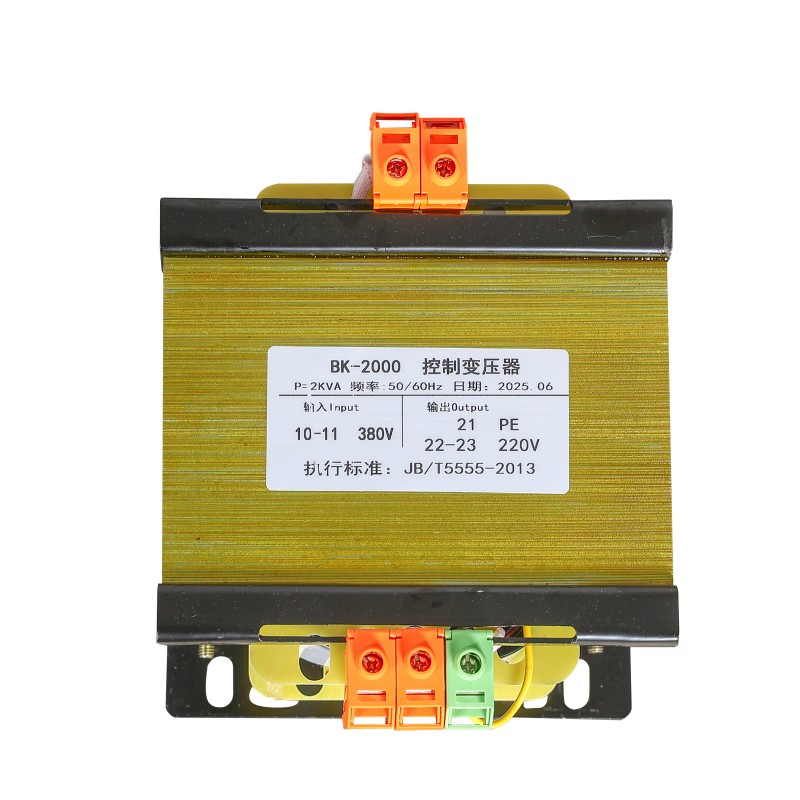

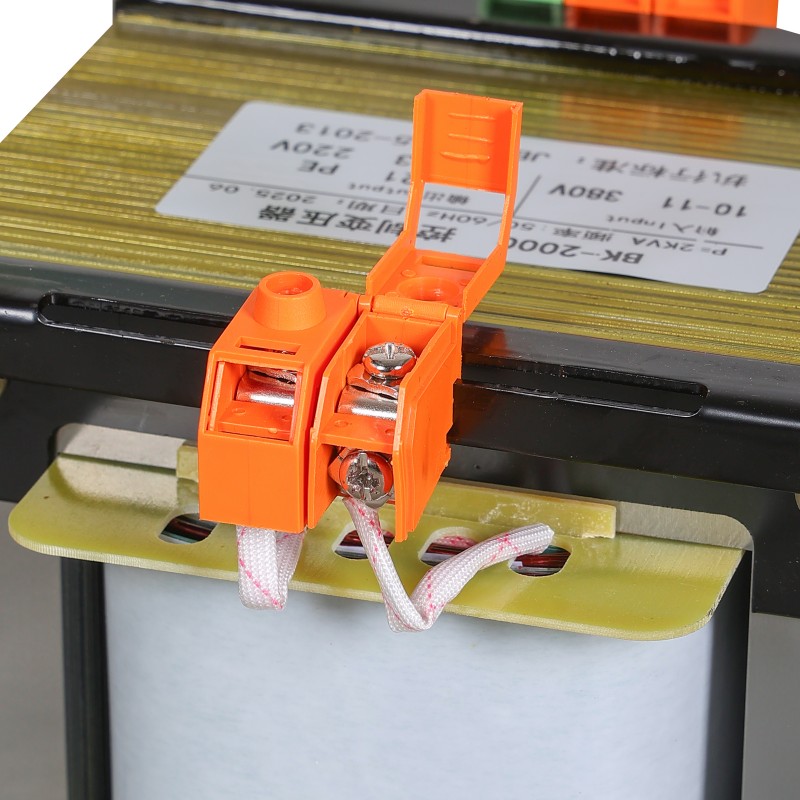

BK 220V yksivaiheinen muuntaja

BK 220V yksivaihemuuntaja on klassinen ja laajalti käytetty eristystyyppinen ohjausmuuntaja. Se on erityisesti suunniteltu erilaisiin teollisiin, kaupallisiin ja laboratorioskenaarioihin, ja se soveltuu pienjänniteohjauspiireihin, tarkkuuslaitteiden virtalähteeseen ja turvavalaistusjärjestelmiin jne. Sen ydintoiminto on tarjota turvallista, vakaata ja puhdasta yksivaiheista vaihtovirtaa näihin skenaarioihin.

Tämä tuote on valmistettu korkealaatuisista kylmävalssatuista piiteräslevyistä ja puhdaskuparisista käämeistä, jotka jähmettyvät ja muodostetaan tyhjiökyllästysprosessilla. Tämän rakennesuunnittelun ansiosta se toimii poikkeuksellisen hyvin todellisessa käytössä:

Pieni häviö, alhainen lämpötilan nousu, vahva eristyskyky ja kyky saavuttaa täydellinen sähköinen eristys tulo- ja lähtöliittimien välillä. Se voi tehokkaasti suodattaa erilaisia ​​häiriöitä sähköverkossa tarjoten puhdasta ja vakaata 220 V:n yksivaihevirtaa PLC-ohjausjärjestelmille, tarkkuusinstrumenteille, valaistuslaitteille ja muille pienille sähkölaitteille.

Johdatus periaatteeseen

BK220V yksivaihemuuntaja voi muuttaa sekä vaihtojännitteen että vaihtovirran suuruutta.

(1) Muuntajan "muunnos"-toiminto voi joko lisätä tai vähentää vaihtojännitettä. Kun sähköenergian häviö ei oteta huomioon, ensiöjännitteen U1, toisiojännitteen U2, ensiökäämin N1 kierrosten lukumäärän ja toisiokäämin N2 kierrosten lukumäärän välinen suhde on seuraava:

U1/U2=N1/N2=n

Sitä kutsutaan kierrossuhteeksi tai jännitesuhteeksi. Yllä olevasta yhtälöstä voimme nähdä:

① Kun toisiokäämin N2 kierrosten lukumäärä on suurempi kuin ensiökäämin N1, toisiojännite U2 on suurempi kuin ensiöjännite U1. Eli kun n = N1/N2 < 1, muuntaja voi nostaa vaihtojännitettä, joten muuntajaa, jonka jännitesuhde on n < 1, kutsutaan porrasmuuntajaksi.

② Kun toisiokäämin N2 kierrosten lukumäärä on pienempi kuin ensiökäämin N1, muuntaja voi pienentää vaihtojännitettä. Siksi, kun n > 1, muuntajaa kutsutaan alennusmuuntajaksi.

③ Kun toisiokäämin N2 kierrosten lukumäärä on yhtä suuri kuin ensiökäämin N1, muuntaja ei muuta vaihtojännitteen suuruutta, eli ensiöjännite U1 on yhtä suuri kuin toisiojännite U2. Vaikka tämäntyyppinen muuntaja ei voi muuttaa jännitteen suuruutta, se voi eristää sähköisesti ensiö- ja toisiopiirit, joten muuntajaa, jonka n = 1, käytetään yleisesti erotusmuuntajana.

(2) "Current Transformation" -toiminto

Muuntaja ei vain voi muuttaa vaihtojännitteen suuruutta, vaan voi myös muuttaa vaihtovirran suuruutta. Koska muuntajalla on hyvin vähän energiahäviötä ja se voidaan jättää huomiotta, muuntajan tuloteho P1 ja lähtöteho P2 ovat yhtä suuret, eli: P1=P2

U1-11=U2-12

U1/U2=12/11

Yllä olevasta yhtälöstä voidaan nähdä, että muuntajan ensiö- ja toisiojännitteet ovat kääntäen verrannollisia ensiö- ja toisiovirtoihin. Jos toisiojännitettä nostetaan, toisiovirta pienenee, ja jos toisiojännitettä pienennetään, toisiovirta kasvaa. Yhteenvetona voidaan todeta, että muuntajan tapauksessa mitä enemmän kelassa kierrosta on, sitä suurempi on jännite molemmissa päissä ja sitä pienempi sen läpi kulkeva virta. Esimerkiksi tiettyyn tehomuuntajaan on merkitty "tulojännite 220V, lähtöjännite 6V". Tällöin tämän muuntajan ensiökäämien ja toisiokäämien kierrosten suhde on n = 220/6 = 110/3 = 37. Kun tämä muuntaja kytketään piiriin, toisiokäämistä ulos tuleva virta on 37 kertaa ensiökäämiin virtaava virta.

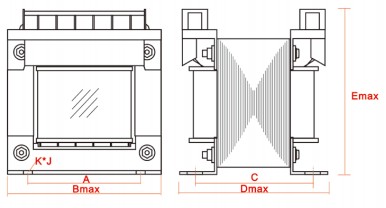

Yksityiskohtaiset parametrit

Hinta etu

Yksivaiheisen BK220V-muuntajan etuna on yksinkertaisesti se, että se on löytänyt käytännöllisimmän "keskialueen" vakiotuotteiden ja räätälöityjen tuotteiden välillä.

Yibalingin tehtaamme aloitti valmistamalla vakiomuuntajamalleja. Siksi ostamme suuria määriä piiteräslevyjä ja kuparilankoja erissä ja ostamme näitä materiaaleja irtotavarana.

Tämän seurauksena kustannuksia voidaan hallita. Samalla tunnemme vakiomallin tuotantolinjan ja työntekijämme ovat erittäin tehokkaita, mikä antaa vakiomallillemme luonnollisen hintaedun.

Vakiomallin BK220V yksivaihemuuntaja ei kuitenkaan sovellu kaikkiin ympäristöihin. Monilla tehdaskohteilla on erityisolosuhteet - ehkä kaapin tila on vain vähän rajallinen tai vaaditaan harvinaista lähtöjännitettä. Yibalingin tehtaamme ei pyydä sinua maksamaan suurta kehitysmaksua täysin uudesta suunnittelusta tyhjästä.

Suunnittelijamme työskentelevät nykyisen kypsällä alustalla, varmistivat muuntajan tehdäkseen säätöjä: kuten tehon hienosäätöä olemassa olevien määritysten mukaisesti, liitäntäliittimen suunnan muuttamisen tai kuoren säätämisen kaappisi koon mukaan.

Ydinmateriaaleja, kuten piiteräslevyjä ja tyhjiöimpregnointia, ei vaihdeta, joten se voi ratkaista todelliset ongelmasi ilman, että se on järjettömän kallista, ja toimitus on myös nopea.

Samaan aikaan verrattuna markkinoihin: verrattuna halpoihin ja todentamattomiin merkkituotteisiin, käytämme teollisuuslaatuisia aitoja materiaaleja, läpikäymme täyden tarkastuksen tehtaalta lähtiessämme tavoitteena pitkän aikavälin vakaus ja kestävyys; noihin kansainvälisiin tuotemerkkeihin verrattuna meillä ei ole tuotemerkkien premiumia ja monimutkaisia ​​tuontimenettelyjä, hinta on kohtuullinen ja vastaus on nopea; Verrattuna täysin uusiin räätälöityihin malleihin, jotka vaativat muottien valmistusta, Yibalingin "hienosäätö"-ratkaisumme voi auttaa sinua säästämään merkittävän kertaluonteisen suunnittelumaksun ja pitkän odotusajan.
