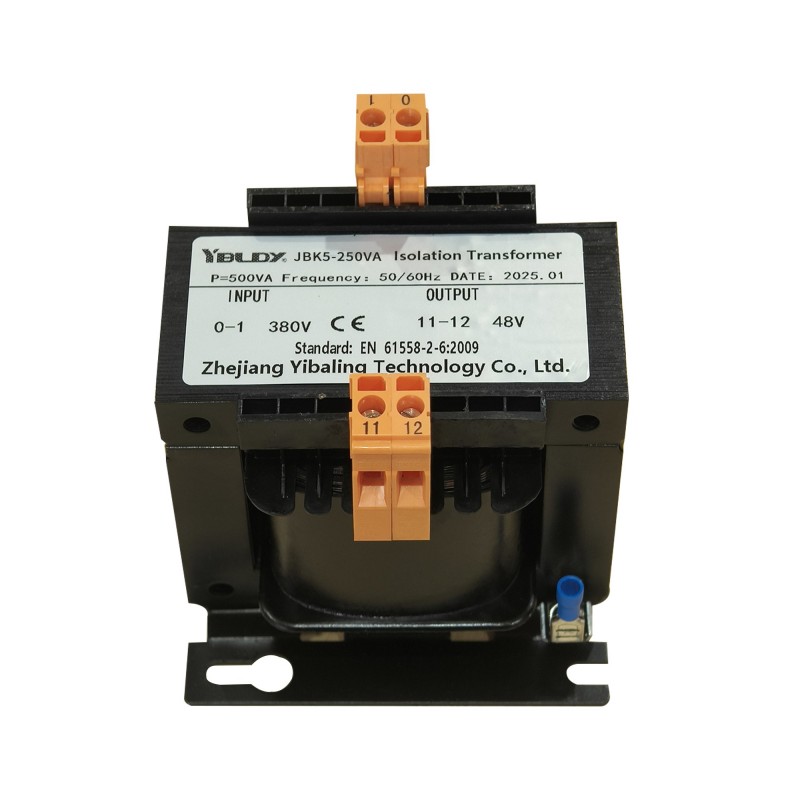

JBK5 työstökoneen ohjausmuuntaja

JBK5-työstökoneen ohjausmuuntaja valmistetaan tuontimateriaaleista ja edistyneistä tekniikoista. Se on tehokas ja erittäin luotettava ohjausmuuntaja, joka on suunniteltu erityisesti nykyaikaisten CNC-koneiden, automatisoitujen tuotantolinjojen ja tarkkuusteollisuuden laitteiden ohjausjärjestelmien päivittämiseen.

Perustuu klassiseen JBK-sarjan ydinturvallisuuseristystoimintoon materiaalien, prosessien ja suunnittelun kattavan optimoinnin avulla, ja sen tavoitteena on tarjota puhtaampi, vakaampi ja älykkäämpi eristystehoratkaisu PLC:ille, servokäytöille, kosketusnäytöille, releille ja turvapiireille.

JBK5-muuntajan etuna on myös alhainen energiankulutus, pieni koko ja turvallinen johdotus. Se on muiden työstökoneiden ohjausmuuntajien päivitetty tuote. Sitä käytetään pääasiassa piireissä, joiden tulojännite on 50-60 Hz ja enintään 660 V.

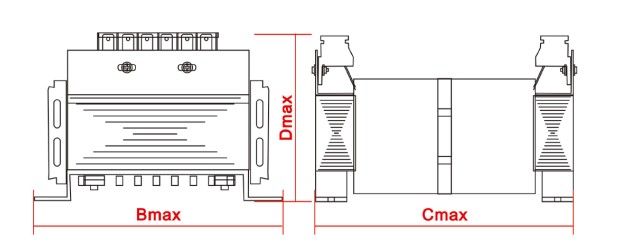

Yleiskuvaus ja asennusmitat

Ydin etu

JBK5-koneenohjausmuuntaja on käynyt läpi pitkän aikavälin markkinatestauksen, ja asiakkaat ovat arvioineet sen ammattimaiseksi, luotettavaksi ja turvalliseksi. Tämä ei johdu markkinointitaktiikoista, vaan siitä, että Yibalingin tehtaallamme on otettu käyttöön paljon alan standardia tiukemmat vaatimukset.

Tuotteemme ovat asettaneet korkeat vaatimukset luotettavuudelle, turvallisuudelle, häiriösuojalle ja kestävyydelle. Verrattuna tuotteisiin, jotka ovat vain ulkonäöltään samanlaisia, mutta jotka uhraavat materiaaleja ja ammattitaitoa, ne erottuvat erityisesti.

Avain määritettäessä, voidaanko JBK5-koneenohjausmuuntajaa käyttää 10 vuotta tai kauemmin, on eristysjärjestelmän käyttöikä: tehtaamme vaatii käyttämään ≥99,95 % puhdasta T2-luokan hapetonta kupariemalijohtoa.

Monet markkinoilla olevat edulliset korvikkeet käyttävät kuparipäällysteisiä alumiinilankoja tai kierrätettyjä kuparilankoja, joilla on suurempi resistiivisyys, heikompi hapettumis- ja väsymiskestävyys ja jotka tuottavat enemmän lämpöä pitkäaikaisen käytön aikana, mikä tekee niistä mahdollisia sisäisen ikääntymisen kohtia.

Käämityksen jälkeen kelat menevät tyhjiöpainekyllästyssäiliöön (VPI). Tyhjiöympäristössä käytetään H-luokan (180°C) liuotinvapaata epoksihartsimaalaa perusteelliseen kyllästykseen ja korkean lämpötilan kovetukseen.

Tämä prosessi muuttaa käämit kosteuden-, pöly- ja tärinänkestäväksi kokonaisuudeksi, joka kestää öljysumua ja kosteuseroosiota, jota yleisesti esiintyy työstökonepajoissa. Monissa edullisissa prosesseissa käytetään vain tavallista tippumista tai jopa ei impregnointia, ja kelat ovat löysällä, helposti ympäristön vaikutuksilla.

Insinöörimme ovat asettaneet kaksoisesteen ensiökäämien (kytkettynä sähköverkkoon) ja toissijaisen (kytkettynä ohjauslaitteistoon) väliin.

Ensinnäkin parannettu eristys kansainvälisten turvallisuusstandardien mukaisesti (kuten kolmikerroksinen DMD-komposiittieristepaperi), jolla varmistetaan, että korkea jännite ei vuoda pienjännitepuolelle.

Tämän lisäksi Yibaling lisää myös täydellisen kuparikalvon tai kuparinauhan suojakerroksen ja varmistaa sen luotettavan yksipistemaadoituksen.

Yllä olevien kiinteiden materiaalien ja suunnittelun perusteella tämä tuote on suunniteltu vastaamaan todellisten työpajojen haasteisiin:

Se kestää pitkään lämpötilan vaihteluita, mekaanista tärinää sekä ympäristöjä, joissa on metallipölyä ja öljysumua.

JBK5-työstökoneen ohjausmuuntajan lämpötilan nousua valvotaan tiukasti B-luokan eristyksen sallimissa rajoissa, jolloin varmistetaan, että hot spot -lämpötila ei nopeuttaa eristeen ikääntymistä.

Kuinka valita JBK5-koneen ohjausmuuntajan malli?

1. Selvitä sähköiset ydinparametrit

Listaa kaikki virtalähteenä saatavat laitteet: PLC-moduulit, servokäytön ohjausvirtalähde, relekelat, kontaktorit, merkkivalot, turvaverhot, valaistuslamput jne.

Laske yhteen kaikkien teholla olevien kuormien VA-arvot. Varmista, että kerrot turvakertoimella (yleensä 1,2–1,5) ottaaksesi huomioon transienttipiikit, tuleva kapasiteetin laajeneminen ja muuntajan omat häviöt. Lopullinen arvo on vaaditun muuntajan pienin nimellisteho (esim. 500VA, 1KVA, 2KVA).

2. Arvioi avainsuorituskyky

Keskeisiä kysymyksiä: Käyttääkö koneesi suurta määrää taajuusmuuttajia ja servokäyttöjä? Onko ohjausjärjestelmään koskaan häiritty ja se on aiheuttanut vääriä hälytyksiä?

Päätös: Jos vastaus on "Kyllä", sinun on valittava JBK5-koneohjausmuuntajamalli, jossa on "Faraday Shield" (suojauskerros). Tämä suojakerros voi tehokkaasti estää korkeataajuisen yhteismoodin melun ja on ratkaisevan tärkeä numeerisen ohjausjärjestelmän vakauden varmistamiseksi.

Keskeisiä kysymyksiä: Mihin muuntaja asennetaan? Onko sähkökaappi puhdas ja kuiva? Onko öljysumua, jäähdytysnesteen roiskeita tai metallipölyä?

Päätös:

Vakioympäristö: Valitse suojausluokka IP00 tai IP20 (ilman koteloa tai tavallista suojausta).

Pölyä, lievää öljysumua: On valittava täysin koteloitu JBK5-koneenohjausmuuntaja, jonka suojausluokka on vähintään IP44.

3. Selvitä, onko olemassa erikoiskokoonpano

Mukautetut vaatimukset: Tarvitsetko useita itsenäisiä lähtöjä, erityisiä tulojännitteen ottoliittimiä (kuten mukautuva 380V/400V/415V) tai erityisiä riviliittimiä? Muista mainita tämä selvästi valintaprosessin aikana.
