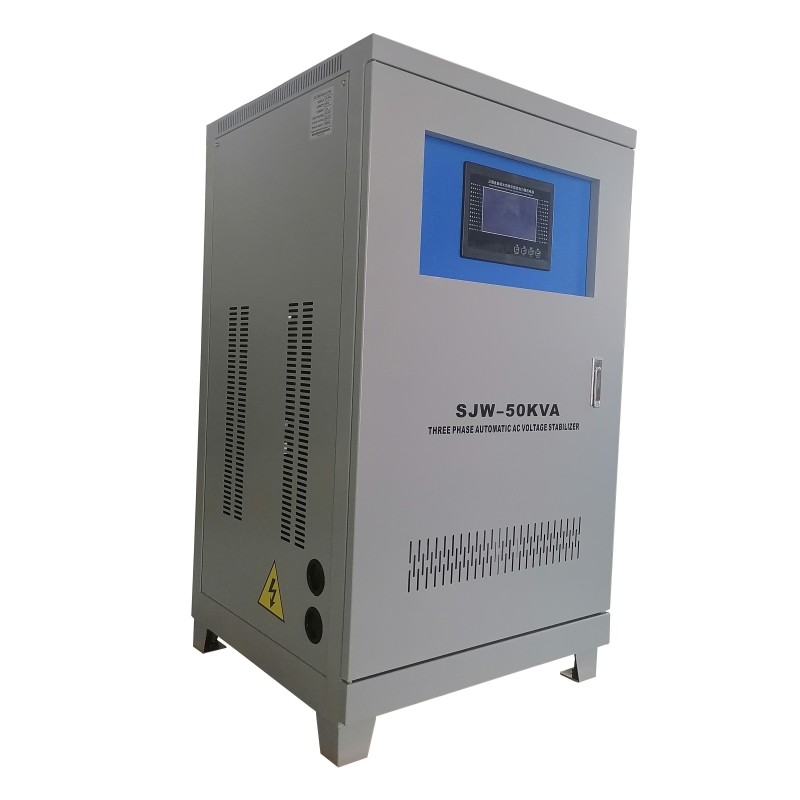

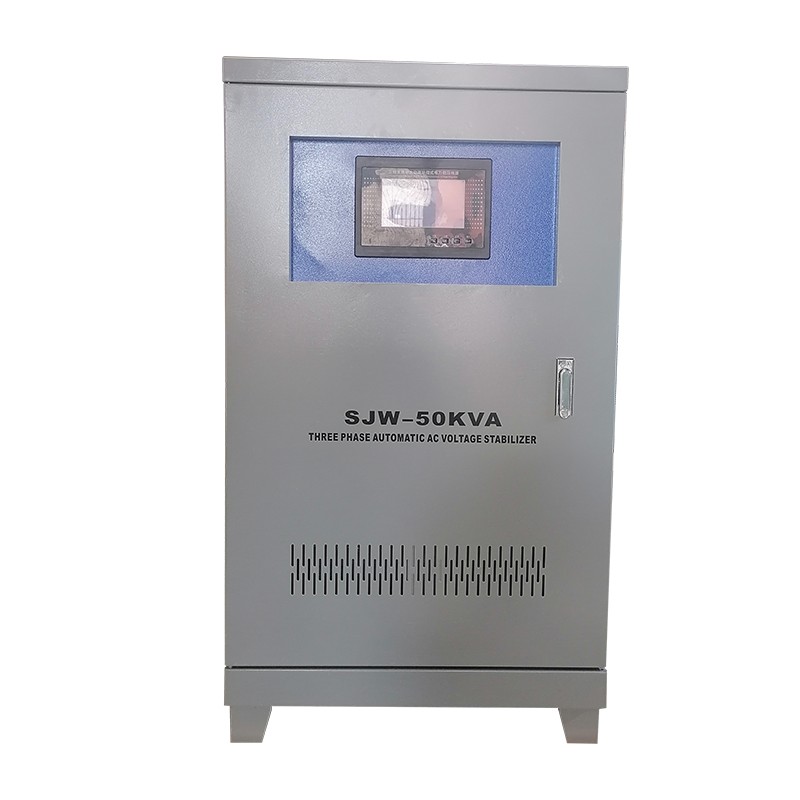

SJW Kolmivaiheinen kompensoitu AC-jännitteen stabilointilaite

Yibaling SJW:n kolmivaiheinen kompensoitu AC Voltage Stabilizer on nopea, kolmivaiheinen tehonvakain, joka on suunniteltu paikkoihin, joissa virranlaadulla on todella merkitystä – kuten tarkkuusvalmistuslinjoille, datakeskuksille, lääketieteellisille kuvantamishuoneille ja viestintäasemille.
Se käyttää älykästä moninapaista suunnittelua yhdistettynä itsenäiseen vaiheohjaukseen. Tämä tarkoittaa, että se voi korjata jännitteen vaihtelut, vaihe-epätasapainot, painumat ja ylijännitteet reaaliajassa.

Mikä on SJW-sarjan jännitteenvakaajan tehtävä eri sovelluksissa?

1. Tehtaissa ja työpajoissa

Jännite laskee usein, kun suuret koneet käynnistyvät. Joskus jännite pysyy epätasapainossa, koska yksivaiheiset kuormat jakautuvat epätasaisesti.
SJW havaitsee nämä muutokset vain 20–40 millisekunnissa ja korjaa välittömästi jokaisen vaiheen erikseen.
Esimerkiksi puolijohdetehtaissa jopa yhden jakson jännitehäviö voi pilata kokonaisen erän kiekkoja. SJW pitää lähtöjännitteen ±1 %:n sisällä asetuspisteestä, mikä suojaa herkkiä laitteita ylävirran verkkoongelmilta.

2. Liikerakennuksissa

Näissä rakennuksissa valaistus, ilmastointilaitteet ja IT-laitteet ovat eri vaiheissa – jännitteet ovat harvoin tasapainotettuja. Tavalliset stabilisaattorit, joissa on yhteinen ydin, eivät useinkaan kestä tätä.
Mutta SJW:n kolme itsenäistä kompensointiyksikköä käsittelevät jokaisen vaiheen erikseen. Tämä tarkoittaa, että ei enää ylikuormitettuja nollajohtimia, vähemmän tehohäviötä eikä ärsyttävää valon välkkymistä.

3. Syrjäisissä paikoissa

Esimerkiksi vedenkäsittelylaitoksissa tai kaivoksissa sähköä syötetään usein pitkillä ilmajohdoilla. Huippuaikoina jännite voi pudota 320 V:iin tai jopa alle.
SJW:n laaja säätöalue (tyypillisesti ±20 % - ±30 %) nostaa jännitteen takaisin normaaliin 380 V:iin tai 400 V:iin.
Tämän seurauksena pumput, puhaltimet ja murskaimet saavat tarvitsemansa vääntömomentin eivätkä laukea matalan jännitteen vuoksi.

Ydinmateriaali ja tekniikka

SJW-stabilisaattorin suorituskyky perustuu huolellisesti valittuihin materiaaleihin ja komponentteihin, joista jokainen on valittu täyttämään tietyn teknisen tavoitteen: nopea kytkentä, pieni häviö, korkea ylijännitekestävyys ja pitkä käyttöikä.

1. Kompensaatiomuuntaja

SJW-stabilisaattorin sydän on kolme itsenäistä kompensointimuuntajaa – yksi jokaiselle vaiheelle.
Niiden käämit on valmistettu erittäin puhtaasta hapettomasta kuparista (ei halpaa alumiinia), ja H-luokan eristysjärjestelmä kestää turvallisesti jopa 180 °C:n lämpötiloja.
Rautasydän on valmistettu korkealaatuisesta kylmävalssatusta piiteräksestä (kuten 30Q130) askelliitostekniikalla. Tämä tarkoittaa yksinkertaisesti vähemmän hukattua energiaa ja pienempiä tyhjäkäyntihäviöitä.
Suunnittelu pitää myös vuodon induktanssin hyvin alhaisena, joten kompensointijännite reagoi lähes välittömästi aina, kun ohjausjärjestelmä sitä vaatii.

2. Valvonta- ja näytteenottojärjestelmä

SJW:n "aivot" ovat DSP (digitaalinen signaaliprosessori) tai korkean suorituskyvyn MCU.
Se valvoo jatkuvasti kolmen vaiheen jännitettä käyttämällä erittäin tarkkoja jännitemuuntajia (tarkkuusluokka 0,2) ja Hall-virta-antureita.
Ohjausjärjestelmä käyttää riippumatonta PID-kompensointia jokaiselle vaiheelle, mikä tarkoittaa, että jokainen vaihe korjataan erikseen ilman, että se häiritsee muita.
Kaikki suojaominaisuudet – ylijännite, alijännite, ylivirta, vaihehäviö, väärä vaihejärjestys – ovat sisäänrakennettuja ohjelmistossa, mutta siinä on myös erillinen laitteiston varmuuskopiointi, joka varmistaa, että yksikkö epäonnistuu turvallisesti, jos jokin menee pieleen.

3. Ylijännitesuoja ja EMI-suodatus

Jokaisessa vaihetulossa on sisäänrakennettu ylijännitesuoja:
MOV (metallioksidivaristori) – vaimentaa jännitepiikkejä
Kaasupurkausputki (GDT) – käsittelee suurempia jännitteitä
Yhdessä ne estävät sekä yhteistilan että differentiaalitilan ylijännitteen pääsemästä laitteeseesi.
Jos tarvitset vieläkin puhtaampaa tehoa, voit lisätä valinnaisia ​​EMI-suodattimia vähentämään korkeataajuista melua – erityisen hyödyllistä, kun lähellä on herkkiä elektronisia kuormia.

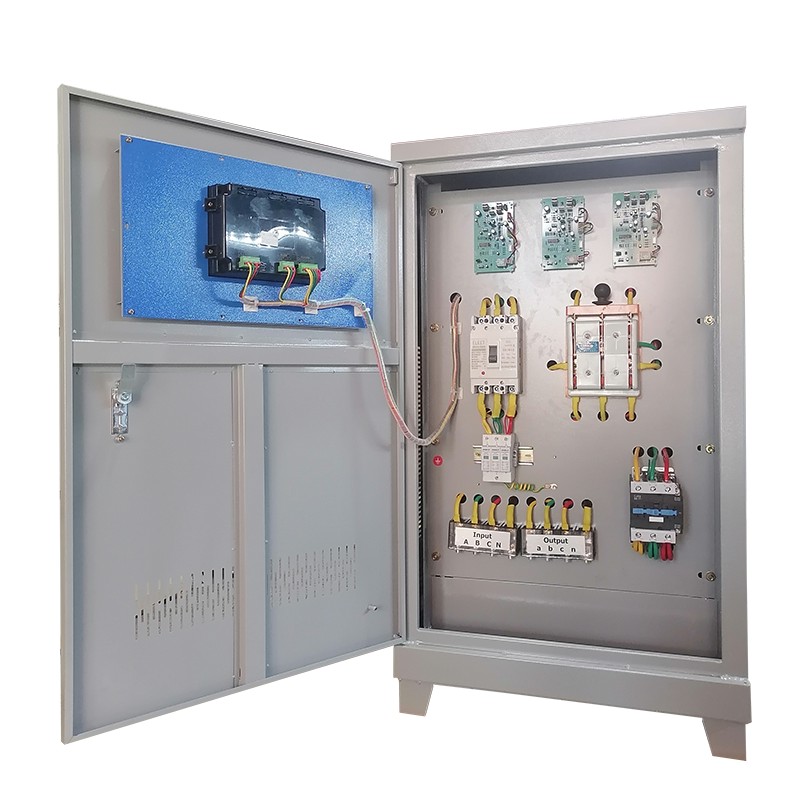

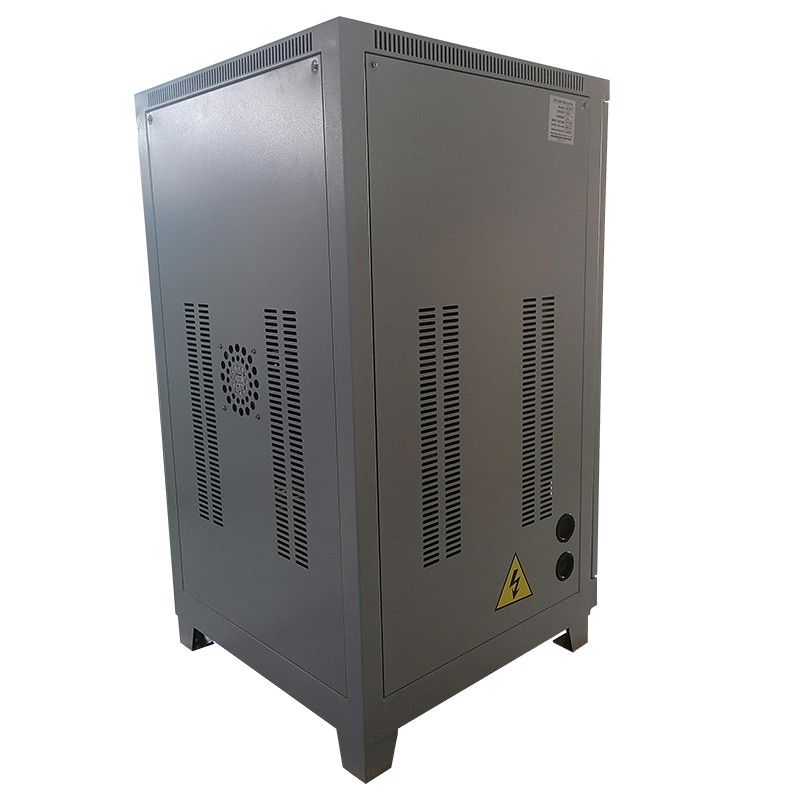

4. Kotelo ja jäähdytys

SJW toimitetaan vahvassa teräskotelossa (vähintään 1,5 mm paksu), jossa on sähköstaattinen jauhemaalaus (≥ 80 μm) hyvän korroosionkestävyyden takaamiseksi.
Vakiosuojaus: IP20 – sopii sisätiloihin
Valinnainen korkeampi suojaus: IP23, IP54 tai jopa enemmän – pölyisille alueille tai ulkokäyttöön
Jäähdytys:
Enintään 100 kVA:n yksiköissä luonnollinen konvektio yleensä riittää (ei tuulettimen ääntä, ei liikkuvia osia, jotka epäonnistuvat)
Suuremmissa yksiköissä lämpötilasäädetyt puhaltimet, joissa on pitkäikäiset kuulalaakerit, käynnistyvät vain tarvittaessa
Selkein sanoin: Kotelo on kestävä, jäähdytys on älykäs ja voit valita sivustollesi oikean suojatason.

SJW:n kolmivaiheisen stabilisaattorin räätälöinti

1. Avainparametrin vahvistus

Ennen tuotantoa seuraavat parametrit on määriteltävä selkeästi asiakkaan kanssa:

2. Tekniset asiakirjat, jotka toimitamme asiakkaille

Kun rakennamme SJW-stabilisaattorisi, sinun ei tarvitse jäädä arvailemaan. Tässä lähetämme sinulle:
Kompensaatiomuuntajan piirustus – näyttää sydämen koon, käämityksen ja eristysluokan.
SCR-moduulin valintaraportti – kertoo, mitä tyristoreita käytämme, kuinka paljon turvamarginaalia jätämme ja kuinka hallitsemme lämpöä.
Ohjauspiirilevyn kaavio- ja laiteohjelmistoversio – sisältää näytteenottomenetelmän, suojausasetukset ja tiedonsiirtoprotokollan (Modbus, RS485 tai Ethernet tarvittaessa).
Mekaaninen piirustus ja liitinasettelu – kertoo, kuinka se asennetaan, mihin kaapelit tulevat ja miten ohituskytkin liitetään tarvittaessa.

3. Kuinka rakennamme sen – tärkeimmät valmistusvaiheet

Emme vain "kokoa" osia. Noudatamme kontrolloitua prosessia.
Käämitys – tehdään tietokoneohjatuilla koneilla, joissa on jatkuva jännitys. Jokainen eristekerros on yhtenäinen. Ei "onnekas arvaus" käsin käämitystä.
Tyhjiöpainekyllästys (VPI) – käämit liotetaan liuotteettomassa H-luokan epoksihartsissa korkeassa tyhjiössä (≤133 Pa) ja kovetetaan sitten lämpötilasäädellyssä uunissa.
Miksi sillä on väliä: Tämä tekee käämeistä vedenpitäviä, pölytiiviitä, tärinänkestäviä ja paremmin haihduttamaan lämpöä. Ilman VPI:tä eristys epäonnistuu vuosia aikaisemmin.
SCR-kokoonpano – moduulit asennetaan jäähdytyslevyihin lämpörasvalla ja kiristetään kalibroidulla momenttiavaimella. Tämä pitää kosketusvastuksen alhaisena ja estää ylikuumenemisen.
Loppukokoonpano – teho- ja ohjausosat erotetaan fyysisesti toisistaan ​​sähköisen melun vähentämiseksi. Kaikki sisäiset virtakiskot ovat tinattua puhdasta kuparia (ei alumiinia). Kupari tarkoittaa pienempää vastusta, vähemmän lämpöä ja pidempää käyttöikää.

4. Tehdastestaus

Jokainen SJW-yksikkö käy läpi täydelliset rutiini- ja tyyppitestit:
Eristysresistanssi (≥ 100 MΩ 2500 V:n meggerillä)
Dielektrinen kestävyys (AC 3500V / 1min käämien ja maan välillä)
Vaiheriippumaton säätötesti – epäsymmetrinen tulojännite syötetään keinotekoisesti (esim. A:+15%, B:0%, C:−10%) ja mitataan lähdön epäsymmetria (täytyy olla ≤±1%).
Dynaaminen vastetesti – 50 %:n kuormitusaskel sovelletaan; lähtöjännitteen lasku ja palautumisaika tallennetaan nopealla tehoanalysaattorilla; sen on palattava ±1 %:n tarkkuuteen 40 ms:n sisällä.
Kuorman tyhjennystesti – täysi kuorma poistetaan yhtäkkiä; ylijännitetransientti ei saa ylittää +5 % asetuspisteestä.
Ylivirta-/oikosulkusuojatesti – simuloidut viat varmistavat, että SCR:t on estetty ja tulokatkaisin laukeaa määritetyn ajan kuluessa.
Jokainen testitulos kirjataan tehdastestiraporttiin, joka toimitetaan asiakkaalle tuotteen mukana.

Jos kohtaat haasteita, kuten selittämättömiä laitehälytyksiä, jännitteeseen liittyviä tuotantopysähdyksiä tai kolmivaiheista epätasapainoa laitoksessasi, SJW-sarja voi olla ratkaisu. Yibalingin suunnittelutiimi on valmis auttamaan mitoituksessa, mukauttamisessa ja teknisessä tuessa.
