Mikä on S11 öljyupotettu jakelumuuntaja ja miksi se on tärkeä?

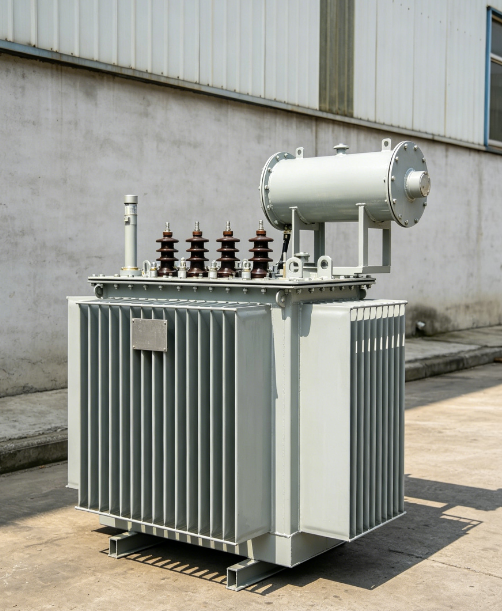

Öljyllä upotettu S11-jakelumuuntaja on kolmivaiheinen, täysin suljettu jakelumuuntaja, joka on suunniteltu luotettavaan ja tehokkaaseen virransäästömuuntajaan teollisissa, kaupallisissa ja kotitalouksissa.

Sen tehtävä on yksinkertainen: ota verkosta keskijänniteteho – tyypillisesti 10 kV tai 11 kV – ja alenna se tehtaiden, rakennusten ja yhteisöjen todellisuudessa käyttämille matalajännitetasoille, yleensä 380 V tai 400 V.

Mutta S11 ei ole mikä tahansa muuntaja. Se edustaa merkittävää tehokkuuden parannusta aikaisempiin malleihin, kuten S9, verrattuna. Sen kuormittamattomat häviöt pienenevät 20 45 % ja nollavirta laskee 60 80 % – mikä tarkoittaa suoraan alhaisempia sähkölaskuja ja verkkoon kohdistuvaa rasitusta.

Miksi sillä on väliä?

Koska muuntajat käyvät 24/7, 365 päivää vuodessa. Muuntaja, joka kuluttaa vähemmän virtaa tyhjäkäynnillä, säästää rahaa joka päivä, vuodesta toiseen. Voimalaitoksen, teollisuuslaitoksen tai suuren liikerakennuksen kumulatiiviset säästöt ovat huomattavat.

Lyhyesti sanottuna: S11 maksaa itsensä takaisin koko käyttöikänsä pelkällä pienemmillä häviöillä.

Kuinka anS11 öljyupotettu muuntajaToimii?

Toimintaperiaate on sama kuin minkä tahansa muuntajan – sähkömagneettinen induktio –, mutta S11:ssä on useita suunnitteluparannuksia, jotka lisäävät tehokkuutta ja luotettavuutta.

Vaihe 1 – ydin

Ydin on valmistettu korkealaatuisesta kylmävalssatusta raesuuntautuneesta piiteräksestä, leikattu 45°:n askelliitoksilla saksalaisilla tarkoilla GEORG-leikkauslinjoilla. Ydin on pinottu monivaiheiseen poikkileikkaukseen, mikä vähentää sekä magnetostriktiokohinaa että virrankulutusta.

Vaihe 2 – käämit

Korkeajännitekäämitys on sylinterimäinen kerroskäämitys. Pienjännitekäämitys voi olla joko sylinterimäinen tai kalvokäämitetty. Tämä rakenne jakaa ampeerikierrot tasaisesti, parantaa oikosulkukestävyyttä ja järkeistää magneettista polkua.

Vaihe 3 – Eristys

Muuntaja käyttää luokan A eristystä öljypaperijärjestelmällä. Korkea- ja matalajännitekelojen välinen tila on erotettu kartonkiholkilla ja pienillä öljynpoistoesteillä. Koko kokoonpano tyhjökuivataan kosteuden poistamiseksi ennen öljyn täyttöä.

Vaihe 4 – Suljettu öljysäiliö

Perinteisen paisuntasäiliön sijaan S11 käyttää aallotettua öljysäiliötä. Aallot laajenevat ja kutistuvat öljyn lämpötilan muutosten myötä, mikä kompensoi tilavuuden vaihtelua. Tämä tarkoittaa, että öljy on pysyvästi tiivistettynä poissa ilmasta – estää kosteuden pääsyn sisään ja hidastaa öljyn hapettumista.

Vaihe 5 – Jäähdytys

Jäähdytys on ONAN – Oil Natural Air Natural. Ei tuulettimia, ei pumppuja, ei ylimääräisiä liikkuvia osia. Muuntaja luottaa luonnolliseen konvektioon aallotetun säiliön seinämien läpi lämmön haihduttamiseksi.

Tulos: muuntaja, joka toimii tehokkaasti, pysyy suljettuna ja vaatii minimaalista huoltoa vuodesta toiseen.

S11-muuntajien yleiset tyypit ja luokitukset

S11-sarja kattaa laajan valikoiman kapasiteettia, tyypillisesti 30 kVA - 2 500 kVA, vakioprimäärijännitteillä 6 kV, 10 kV ja 11 kV ja toisiojännitteellä 0,4 kV.

Vakiokapasiteettialue:

Yhteysryhmät:

Dyn11 - suositellaan useimpiin sovelluksiin, parempi harmoninen vaimennus

Yyn0 — vakiovaihtoehto yksinkertaisemmille kuormille

Jäähdytysmenetelmä:

ONAN – ei pakkojäähdytystä, ei tarvita aputehoa

Käämimateriaalit:

Kupari – standardi paremman johtavuuden ja pidemmän käyttöiän takaamiseksi

Alumiini – saatavilla kustannusherkille sovelluksille

MiksiS11 Öljyupotetut muuntajatAsiaa?

Koska muuntaja, joka kuluttaa vähemmän tehoa ja kestää pidempään, on muuntaja, joka säästää rahaa.

Tässä on se, mikä tekee S11:stä ensisijaisen valinnan jakeluverkkoihin:

1. Pieni ei kuormitushäviötä

Step lap -ydin ja korkealaatuinen piiteräs vähentävät kuormituksen menetystä 20 45 % verrattuna S9-sarjaan. Muuntajalle, joka toimii 24/7, se on todellinen ja mitattavissa oleva säästö.

2. Pieni kuormittamaton virta

Ei kuormitusta virtaa pienennetään 60 80 %, mikä parantaa tehokerrointa ja vähentää alkuvirran häviöitä.

3. Täysin suljettu rakenne

Aaltopahvisäiliö on täysin tiivis – ei tuuletinta, ei paisuntasäiliötä. Öljy ei kosketa ilmaa, mikä tarkoittaa, että eristävä öljy vanhenee hitaammin ja säilyttää dielektrisen lujuutensa muuntajan käyttöiän ajan.

4. Alhainen melu

Melutaso on alentunut 7 10 dB verrattuna aikaisempiin malleihin. Tämä tekee S11:stä sopivan asennettavaksi lähelle asuinalueita, sairaaloita ja toimistoja, joissa meluherkkyys on huolenaihe.

5. Oikosulun voimakkuus

Foliokäämien (jos käytössä), vankan kiinnityksen ja tyhjökuivauksen yhdistelmä antaa S11:lle hyvän oikosulkukestävyyden. Se pystyy käsittelemään vikavirtoja ilman käämin muodonmuutoksia.

6. Pitkä käyttöikä

Koska öljy on suljettu ilmalta ja kosteudelta, muuntajan eristysjärjestelmä hajoaa paljon hitaammin. S11 on suunniteltu 20–30 vuoden huoltoon vähäisellä huollolla.

7. Vähäinen huolto

Ei öljynäytteitä, ei täyttöä, ei paisuntasäiliön huoltoa. Täysin tiivistetty rakenne tarkoittaa, että rutiinihuolto rajoittuu suurelta osin ulkopuoliseen puhdistukseen ja läpivientien ja liittimien määräaikaistarkastukseen.

Oikean S11-muuntajan valinta

S11-muuntajan valitseminen edellyttää kapasiteetin, jännitteen ja ympäristöolosuhteiden sovittamista sovellukseesi.

Vaihe 1 – Määritä kuormitus

Laske yhteen kaikkien liitettyjen laitteiden virrankulutus. Käytä turvamarginaalia – tyypillisesti 20 30 % tulevaa laajentamista varten.

S11-vakioarvot: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000 ensisijainen 25p, 2000 kpl. jännitteet

Vaihe 3 – Valitse yhteysryhmä

Dyn11 - suositellaan useimpiin sovelluksiin. Kolmio-korkeajänniteliitäntä tarjoaa tien harmonisille virroille ja parantaa oikosulkukapasiteettia.

Yyn0 — yksinkertaisempi, mutta vähemmän sopiva epätasapainoisille kuormille.

Vaihe 4 – Tarkista asennusympäristö

Vaihe 5 – Vahvista käämitysmateriaali

Kupari – pidempi käyttöikä, parempi johtavuus, suositellaan kriittisiin sovelluksiin.

Alumiini – alhaisemmat alkukustannukset, mutta vaatii suuremman poikkileikkauksen samoilla häviöillä.

Vaihe 6 – Harkitse suojavarusteita

Yli 800 kVA muuntajille kaasureleet ja paineenalennuslaitteet ovat vakiona. Kriittisissä sovelluksissa kannattaa harkita lämpötilan valvontaa etähälytyskoskettimilla.

Viimeisiä ajatuksia

Öljyupotettu S11-jakomuuntaja ei ole markkinoiden uusin tai räikein malli. Sen tehokkuus on korvattu S13-, S20- ja ei-amorfisilla metalliseosmalleilla.

Mutta se on edelleen todistettu, luotettava ja kustannustehokas työhevonen miljoonille asennuksille maailmanlaajuisesti. Se tarjoaa merkittävän tehokkuuden parannuksen vanhoihin S9- ja S10-malleihin verrattuna täysin tiivistetyllä rakenteella, joka pidentää öljyn käyttöikää ja minimoi huollon.

Jos olet päivittämässä vanhempaa muuntajaa, vaihdamassa viallista yksikköä tai rakentamassa uutta jakeluverkkoa, jossa budjetti ja luotettavuus ovat molemmat tärkeitä, S11 on edelleen vankka ja järkevä valinta.Sillä ei ole pienintä häviötä kuin koskaan tehty muuntaja. Mutta sillä on pienimmät häviöt kaikista muuntajista, jotka sopivat realistiseen budjettiin moniin projekteihin.
