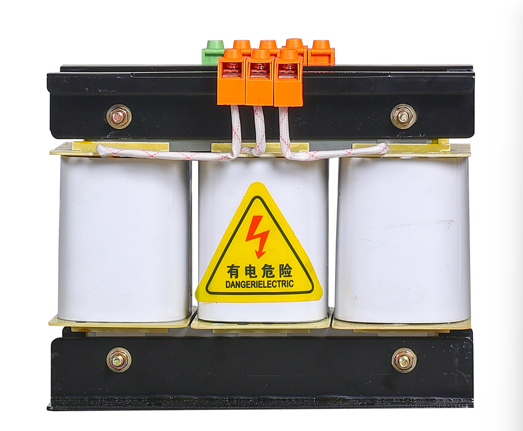

Mikä on SBK-ohjausmuuntaja ja miksi se on tärkeä?
SBK-ohjausmuuntaja on kolmivaiheinen kuivatyyppinen muuntaja, joka on suunniteltu erityisesti syöttämään ohjauspiirejä, relepaneeleja, PLC-järjestelmiä ja apulaitteita teollisuusympäristöissä.
Sen tehtävänä ei ole käyttää moottoreita tai lämmityselementtejä. Sen tehtävänä on syöttää koneen "aivot" - PLC, kontaktorit, releet, indikaattorit, anturit - puhtaalla, vakaalla, eristetyllä teholla.
Miksi sillä on väliä?
Koska ohjauspiirit ovat herkkiä. Hetkellinen jännitteen lasku, jonka moottori jättää huomioimatta, voi aiheuttaa PLC:n häiriön, kontaktorin tärisemisen tai anturin antamaan väärän lukeman. Tuotantolinjalla tämä tarkoittaa romuosia, seisokkeja ja vianmäärityspäänsärkyä.
SBK-ohjausmuuntaja eristää ohjauspiirin päävirtaväylästä, suodattaa melua ja tarjoaa erillisen, vakaan jännitelähteen, johon ohjausjärjestelmä voi luottaa.
Lyhyesti sanottuna: se pitää koneen aivot toiminnassa samalla kun sen lihakset nostavat raskaita.

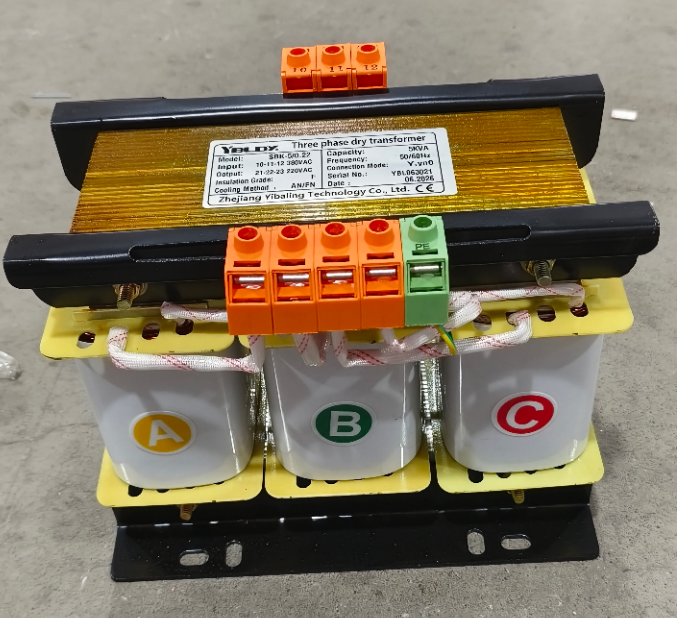

Kuinka anSBK ohjausmuuntajaToimii
Periaate on yksinkertainen, mutta sovellus on erityinen.
Vaihe 1 – Syötä
Ensiökäämi liitetään päävirtalähteeseen - tyypillisesti 380V, 400V tai 415V kolmivaiheinen. Siinä voi olla useita ottoliittimiä linjajännitteen vaihteluiden huomioon ottamiseksi.
Vaihe 2 – eristäminen
Toisiokäämi on sähköisesti erillään ensiökäämistä. Suoraa yhteyttä ei ole. Teho siirtyy magneettikentän kautta. Tämä estää melua, ylijännitettä ja maadoitusvikoja pääsemästä ohjauspiiriin.
Vaihe 3 – Tulostus
Toisiokäämi tuottaa ohjausjärjestelmän tarvitseman jännitteen – usein 220V, 110V tai 24V AC. Joissakin SBK-muuntajissa on useita toisiokäämiä eri ohjausjännitteille yhdestä yksiköstä.
Vaihe 4 – Erikoistarvikkeet
Lähtö syöttää ohjauspaneelia — PLC-virtalähdettä, relekelat, kontaktorikelat, merkkivalot ja kaikki muut ohjaus- tai apulaitteet.
Vaihe 5 – Rakennettu toimimaan jatkuvasti
Ohjauspiirit ovat aina päällä. SBK on suunniteltu jatkuvaan käyttöön – alhainen lämpötilan nousu, alhainen melu ja pitkä käyttöikä täydellä kuormalla.
Tulos: puhdas, vakaa, omistettu virtalähde koneen ohjausjärjestelmälle.
Yleiset tyypitSBK ohjausmuuntajat
SBK-ohjausmuuntajia on saatavana useissa eri kokoonpanoissa.
| Tyyppi | Tyypillinen arvosana | Tärkeimmät ominaisuudet | Paras |
| Yksijännitelähtö | 0,5kVA - 25kVA | Yksi toisiojännite | Yksinkertaiset ohjauspaneelit, yksijännitejärjestelmät |
| Monijännitelähtö | 0,5kVA - 25kVA | Kaksi tai useampi toisiokäämi | Erilaisia ohjausjännitteitä vaativat järjestelmät |
| Sähköstaattisella shield | 1kVA - 25kVA | Suoja ensisijaisen ja toissijaisen välillä | Meluisat ympäristöt, herkkä elektroniikka |
| Kapseloitu | 0,5kVA - 10kVA | Hartsitiivistetyt käämit | Märkä, pölyinen tai syövyttävä ympäristö |
| Paneelikiinnitys | 0,5kVA - 5kVA | Kompakti, DIN-kisko- tai jalkakiinnitys | Pienet ohjauspaneelit, OEM-laitteet |
Monijännitesuojattu versio on keskisuurten ja suurten teollisuuden ohjausjärjestelmien yleisin erittely.
MiksiSBK ohjausmuuntajatAsia
Koska kallein konevika on se, joka olisi voitu estää paremmalla teholla.
Tässä on mitä SBK-ohjausmuuntaja tarjoaa, jota tavalliset virtalähteet eivät voi:
1. Sähköeristys
Ohjauspiiri on fyysisesti erotettu päävirtaväylästä. Jos moottorin käämi jää oikosulkuun, ylijännite pysähtyy muuntajassa. Ohjausjärjestelmä jatkaa toimintaansa.
2. Jännitteen vakaus
Myös silloin, kun pääsyöttö putoaa tai jännittää, ohjausmuuntaja säilyttää lähtöjännitteen kapealla alueella. PLC:t ja releet eivät tärise tai putoa.
3. Melunvaimennus
VFD:t, kontaktorit ja hakkuriteholähteet tuottavat korkeataajuista kohinaa. SBK:n käämirakenne ja valinnainen suojauslohko, jotka estävät ohjauspiiriin pääsevästä melusta.
4. Maasilmukan eliminointi
Eristetyn toisioyksikön avulla SBK katkaisee maadoitussilmukat, jotka aiheuttavat virheellisiä anturin lukemia, tietoliikennevirheitä ja selittämätöntä laitteiden toimintaa.
5. Yksi toimituspiste
Yksi muuntaja syöttää kaikki ohjausjännitteet. Ei useita virtalähteitä eri maadoitusreferensseillä. Yksinkertaisempi johdotus, vähemmän vikakohtia, helpompi vianetsintä.
6. Pitkä käyttöikä
SBK-muuntajat on rakennettu jatkuvaan käyttöön. Ydin ja käämit ovat reilun kokoisia. Eristys on tyypillisesti luokkaa F (155°C) tai luokkaa H (180°C). Ne toimivat viileinä ja kestävät vuosikymmeniä.
Ilman asianmukaista ohjausmuuntajaa koneen ohjausjärjestelmä on päävirtaväylän armoilla. Yhdellä se toimii ennustettavasti ja luotettavasti.
Oikean valintaSBK ohjausmuuntaja
Oikean ohjausmuuntajan valinta ei ole monimutkaista, mutta muutama virhe voi aiheuttaa häiriöitä ja epäsäännöllistä käyttäytymistä.
Vaihe 1 – Määritä kuorma
Luettele kaikki laitteet, jotka saavat virtaa ohjausmuuntajasta:
PLC-virtalähde (VA-luokitus)
Relekelat (pidä VA)
Kontaktorikelat (tiivistetty VA)
Merkkivalot
Solenoidiventtiilit
Anturit ja lähettimet
Lisää kaikkien samanaikaisesti toimivien laitteiden VA (ei wattia).
Vaihe 2 – Käytä käyttökerrointa
Ohjausmuuntajat ovat erikokoisia kuin tehomuuntajat.
| Työn tyyppi | Mitoitussääntö |
| Jatkuva käyttö (PLC:t, ilmaisimet, anturit) | Kaikkien kuormien summa × 1.2 |
| Jaksottainen käyttö (kontaktorit, solenoidit) | Kaikkien kuormien summa × 1,5 |
| Raskas syöttö (isot kontaktorit, solenoidipankit) | Kaikkien kuormien summa × 2,0 |
Vaihe 3 – Tarkista syöttövirta
Kontaktorit ja releet ottavat huomattavasti enemmän virtaa sulkeutuessaan kuin ollessaan kiinni. Muuntaja, joka on riittävän suuri pitämään virtaa, voi laueta tai pudota jännitettä sulkemisen aikana.
Nyrkkisääntö: muuntajan käynnistyskyvyn tulee olla vähintään 10 kertaa vakaan tilan kuormitus muutaman ensimmäisen jakson aikana. Useimmat SBK-muuntajat on rakennettu riittävällä syöttömarginaalilla, mutta jos sinulla on paljon suuria kontaktoreita, kokoa lisää.
Vaihe 4 – Määritä jännitteet
Ensisijainen jännite – mikä on syöttösi? 380V? 400V? 415V?
Toisiojännite(t) – mitä ohjausjärjestelmäsi tarvitsee? 220V? 110V? 24V?
Vaihe 5 – Päätä suojauksesta
| Tilanne | Suositus |
| Puhdas ympäristö, minimaaliset VFD:t | Suojaa ei tarvita |
| VFD:t tai hakkurivirtalähteet lähellä | Suositeltava sähköstaattinen suoja |
| Herkkä elektroniikka (analogiset signaalit, viestintä) | Suoja vaaditaan |
Vaihe 6 – Valitse kotelon tyyppi
Avoin kehys – Kiinnitä ohjauspaneelin sisään. Alin hinta.
Mukana – Itsenäinen asennus. Suojaa vahingossa tapahtuvalta kosketukselta.
IP54 tai korkeampi – Pölyisiin tai kosteisiin ympäristöihin.
Vaihe 7 – Tarkista valmistajan testiraportit
Kysy toimittajalta:
Eristysresistanssitesti
Dielektrinen kestotesti
No-load-häviön mittaus
Jännitteensäätötesti
Viimeisiä ajatuksia
SBK-ohjausmuuntaja ei ole "sankari"-komponentti. Siinä ei ole vilkkuvaa näyttöä tai ohjelmistopäivitystä. Mutta yritä käyttää konetta ilman sitä, niin huomaat sen heti.
Se istuu ohjauspaneelin kulmassa ja tekee työtään hiljaa vuodesta toiseen. Se suojaa kallista elektroniikkaa. Se pitää PLC:n käynnissä, kun pääväylä laskee. Se estää melun, joka muuten aiheuttaisi satunnaisia sammutuksia.
Jos suunnittelet ohjauspaneelia, rakennat konetta tai päivität olemassa olevaa järjestelmää, SBK-ohjausmuuntaja on yksi tärkeimmistä määrittämistäsi komponenteista – vaikka kukaan ei koskaan puhu siitä.
Koska luotettava ohjausteho ei ole valinnainen. Se on luotettavan automaation perusta.
