Mikä on S11-jakelumuuntaja ja miksi se on tärkeä?

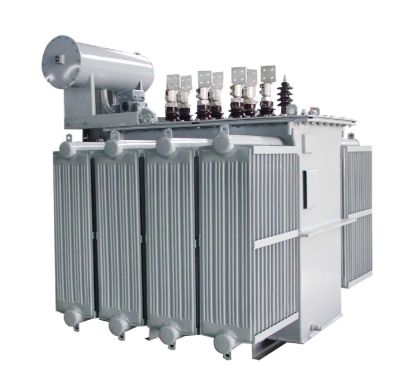

S11-jakelumuuntaja on kolmivaiheinen öljyllä upotettu jakelumuuntaja, joka on suunniteltu vähentämään keskijännitetehoa – tyypillisesti 10 kV tai 6 kV – tehtaiden, rakennusten ja yhteisöjen käyttämille pienjännitetasoille. Saatavana sekä täysin suljetuina että paisuntasäiliötyypeinä, se on suora päivitys vanhemmasta S9-sarjasta, mikä tarjoaa pienemmät häviöt ja paremman käyttötalouden.

Mikä tekee S11:stä eron aiemmista malleista?

S9-sarjaan verrattuna S11 vähentää tyhjäkäyntihäviötä noin 30 % ja tyhjävirtaa 50 %–70 %. Se ei ole pieni parannus – se on merkittävä ero käyttökustannuksissa päivästä toiseen, vuodesta toiseen.

Miksi sillä on väliä?

Koska muuntajat eivät nuku. Ne toimivat 24/7, 365 päivää vuodessa. Muuntaja, joka kuluttaa vähemmän virtaa tyhjäkäynnillä, säästää rahaa joka ikinen päivä. Yli 20–30 vuoden käyttöiän aikana nämä säästöt ovat huomattavat.

Lyhyesti sanottuna: S11 tarjoaa öljyupotetun muuntajan luotettavuuden huomattavasti paremmalla teholla kuin sen korvaamat mallit.

Kuinka anS11 JakomuuntajaToimii

Toimintaperiaate on sähkömagneettinen induktio – sama kuin minkä tahansa muuntajan – mutta S11:ssä on useita suunnitteluparannuksia, jotka lisäävät tehokkuutta ja luotettavuutta.

Vaihe 1 – ydin

Ydin on valmistettu korkealaatuisesta kylmävalssatusta raeorientoituneesta piiteräksestä, joka on koottu 45° täysin viistetyllä limitysliitosrakenteella. Tämä muotoilu minimoi magneettiresistanssin ja pyörrevirran häviöt. Joissakin malleissa käytetään erikoislaitteilla valmistettua haavaydintä, joka luo suljetun magneettipiirin, jossa ei ole päittäisliitoksia, mikä vähentää edelleen häviöitä ja melua.

Vaihe 2 – käämit

Muuntaja käyttää kuparikäämiä, joissa on parannettu eristys ja aktiivisten osien materiaalit. Kelan tukirakenne on suunniteltu korkeaan vakauteen, mikä parantaa käyttövarmuutta.

Vaihe 3 – Suljettu säiliö

Perinteisen paisuntasäiliön sijaan monissa S11-malleissa käytetään täysin tiivistettyä aallotettua öljysäiliötä. Aallot laajenevat ja supistuvat öljyn lämpötilan muutosten myötä, mikä kompensoi automaattisesti tilavuuden vaihtelua. Tämä tarkoittaa, että öljy on pysyvästi tiivistettynä poissa ilmasta, mikä estää kosteuden pääsyn sisään ja hidastaa öljyn hapettumista.

Vaihe 4 – Jäähdytys

Jäähdytys on ONAN – Oil Natural Air Natural. Ei tuulettimia, ei pumppuja, ei ylimääräisiä liikkuvia osia. Muuntaja luottaa luonnolliseen konvektioon aallotetun säiliön seinämien läpi lämmön haihduttamiseksi.

Tulos: muuntaja, joka toimii tehokkaasti, pysyy suljettuna ja vaatii vähän huoltoa.

S11-muuntajien yleiset tyypit ja luokitukset

S11-sarjaa on saatavana laajalla tehoalueella, tyypillisesti 10kVA - 2500kVA.

MiksiS11 JakomuuntajatAsia

Koska muuntaja, joka kuluttaa vähemmän tehoa ja kestää pidempään, on muuntaja, joka säästää rahaa.

Tässä on se, mikä tekee S11:stä vankan valinnan jakeluverkkoihin:

1. Vähentynyt kuormitushäviö

Step lap -ydin ja korkealaatuinen piiteräs vähentävät kuormitushäviötä noin 30 % verrattuna S9-sarjaan. Muuntajalle, joka toimii 24/7, se on todellinen ja mitattavissa oleva säästö.

2. Alennettu nollavirta

No-kuormitusvirta pienenee 50–70 %, mikä parantaa tehokerrointa ja vähentää alkuvirran häviöitä.

3. Täysin suljettu rakenne

Aaltopahvisäiliö on täysin tiivis – ei tuuletinta, ei paisuntasäiliötä. Öljy ei kosketa ilmaa, mikä tarkoittaa, että eristävä öljy vanhenee hitaammin ja säilyttää dielektrisen lujuutensa muuntajan käyttöiän ajan.

4. Alempi melu

Melutaso on alentunut 5 10 dB verrattuna aikaisempiin malleihin, joten S11 sopii paremmin asennettavaksi asuinalueiden lähelle.

5. Pitkä käyttöikä

Koska öljy on suljettu ilmalta ja kosteudelta, muuntajan eristysjärjestelmä hajoaa hitaammin. S11 on suunniteltu 20–30 vuoden huoltoon vähäisellä huollolla.

6. Vähäinen huolto

Ei öljynäytteitä, ei täyttöä, ei paisuntasäiliön huoltoa. Täysin tiivistetty rakenne tarkoittaa, että rutiinihuolto rajoittuu suurelta osin ulkoiseen puhdistukseen ja määräaikaistarkastukseen.

7. Laaja käyttöalue

S11-muuntajat soveltuvat tehtaisiin, kaivoksiin, petrokemian tehtaisiin, teollisuuden ja maatalouden jakeluun sekä teho- ja valaistussovelluksiin.

Oikean S11-muuntajan valinta

S11-muuntajan valitseminen edellyttää kapasiteetin, jännitteen ja ympäristöolosuhteiden sovittamista sovellukseesi.

Vaihe 1 – Määritä kuormitus

Laske yhteen kaikkien liitettyjen laitteiden virrankulutus. Käytä turvamarginaalia – tyypillisesti 20 30 % tulevaa laajentamista varten.

S11-vakioarvot: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 2000, 2500, 2500.

Vaihe 2 – Määritä ensiö- ja toisiojännitteet

Vaihe 3 – Valitse yhteysryhmä

Dyn11 - suositellaan useimpiin sovelluksiin. Kolmio-korkeajänniteliitäntä tarjoaa tien harmonisille virroille ja parantaa oikosulkukapasiteettia.

Yyn0 — yksinkertaisempi, mutta vähemmän sopiva epätasapainoisille kuormille.

Vaihe 4 – Tarkista asennusympäristö

Vaihe 5 – Harkitse säiliön tyyppiä

Täysin suljettu (aallotettu säiliö) – suositellaan useimpiin sovelluksiin. Ei öljy-ilmakontaktia, hitaampi öljyn vanheneminen, minimaalinen huolto.

Paisuntasäiliö – perinteinen muotoilu öljyn paisuntasäiliöllä ja tuulettimella. Vaatii määräajoin öljytason tarkastuksia ja huoltoa.

Vaihe 6 – Vahvista suojavarusteet

Ota huomioon kriittiset sovellukset:

Kaasurele ja paineenalennuslaite (suuremmille yksiköille)

Lämpötilamittari etähälytyskoskettimilla

Buchholz-rele vian havaitsemiseen

Viimeisiä ajatuksia

Öljyupotettu S11-jakelumuuntaja edustaa merkittävää tehokkuutta aiempiin S9- ja S10-malleihin verrattuna. Koska kuormitushäviö ei ole pienentynyt noin 30 %, eikä kuormitusvirtaa on vähennetty 50 %–70 %, se tarjoaa alhaisemmat käyttökustannukset ja paremman luotettavuuden kuin sen korvaamat mallit.

Erityisen käytännöllisen tekee S11:stä sen täysin tiivis rakenne. Eristämällä öljyn ilmasta ja kosteudesta, tiivistetty säiliörakenne hidastaa öljyn vanhenemista, pidentää eristeen käyttöikää ja käytännössä eliminoi rutiinihuollon. Ulkoasennuksissa syrjäisissä paikoissa tämä on merkittävä etu.

S11 ei ole markkinoiden uusin muuntaja. Sen tehokkuus on korvattu S13-, S20- ja uudemmilla malleilla. Mutta se on edelleen todistettu, luotettava ja kustannustehokas työhevonen miljoonille asennuksille maailmanlaajuisesti.

Projekteihin, joissa budjetti ja luotettavuus ovat tärkeitä – vanhan muuntajan päivittäminen, viallisen yksikön vaihtaminen tai uuden jakeluverkon rakentaminen realistisilla kustannusrajoitteilla – S11 on edelleen vankka ja järkevä valinta.

Sillä ei ole pienintä häviötä kuin koskaan tehty muuntaja. Mutta sen häviöt ovat huomattavasti pienemmät kuin sen korvaamassa S9:ssä – ja tämä ero näkyy sähkölaskussa kuukausi toisensa jälkeen, vuodesta toiseen.
