Mikä on TSGC2 kolmivaiheinen kosketinjännitesäädin?

Joitakin töitä ei voi tehdä automaattisella stabilisaattorilla

Jännitteenvakain tekee yhden asian: se pitää ulostulon vakaana. Riippumatta siitä, mitä verkko tekee, tulos pysyy paikallaan.

Mutta joskus et halua "vakaata". Haluat "säädettävän".

Laitteiden käyttöönotto vaatii hitaan rampin nollasta. Moottorin pehmeä käynnistys vaatii porrastettua jännitteen lisäystä. Dielektrinen laboratoriotestaus vaatii erilaisia ​​jänniteolosuhteita. Ikääntymistestit vaativat pyöräilytuotteita välillä 180 V ja 240 V, jatkuvasti.

Automaattiset stabilisaattorit eivät pysty tähän. Ne lukittuvat yhteen jännitteeseen ja kieltäytyvät taipumasta.

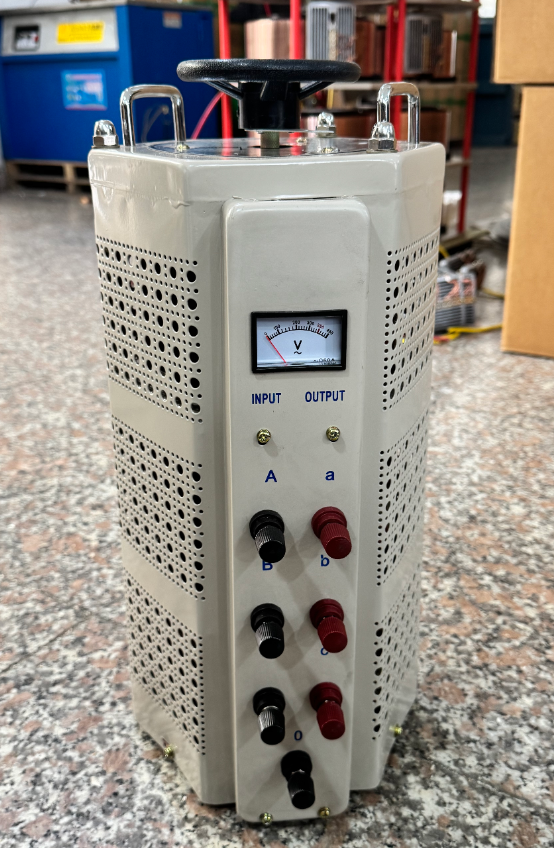

Kolmivaiheinen kosketusjännitteensäädin TSGC2 on rakennettu juuri näitä töitä varten.

TSGC2 on kolmivaiheinen manuaalinen kosketintyyppinen jännitteensäädin – olennaisesti säädettävä automaattimuuntaja.

Syötä sitä 380 V kolmivaihetulolla, ja saat jatkuvasti säädettävän ulostulon välillä 0 V - 430 V. Ei askeleita, ei napautuksia, ei hyppyjä. Käännä käsipyörää, ja jännite seuraa - tasainen, portaaton, lineaarinen.

Se ei ole elektroninen laite. Ei siruja, ei ohjelmia, ei laiteohjelmistopäivityksiä. Vain muuntaja, käsipyörä ja joukko hiiliharjoja. Niin yksinkertaista kuin se saa - ja niin luotettava kuin se on.

MitenTSGC2 Kolmivaiheinen kosketinjännitesäädinToimii

TSGC2 käyttää toroidista ydintä tasaisesti kierretyillä keloilla. Kolme yksivaiheista säädintä on kytketty tähti (Y) konfiguraatioon, ja harjanpitimet on asennettu yhteiselle akselille.

Toimintaperiaate on suoraviivainen: käännä käsipyörää, muuta kääntösuhdetta.

Näin:

Vaihe 1 – Käännä pyörää.

Käyttäjä pyörittää käsipyörää, joka kääntää keskiakselia.

Vaihe 2 – Harjat liikkuvat.

Kolme harjan pidikettä akselissa pyörivät yhdessä liu'uttamalla hiiliharjoja käämien kiillotetun pinnan yli.

Vaihe 3 – Käännössuhde muuttuu.

Kun harjat siirtyvät eri asentoihin, tehollisten kierrosten määrä muuttuu - ja lähtöjännite muuttuu niiden mukana.

Vaihe 4 – Jännitteen asetus.

Haluatko 220V? Käänny siihen asentoon. Haluatko 380V? Käänny vähän pidemmälle. Tasainen, jatkuva, ei hyppyjä.

Ei monimutkaista ohjauslogiikkaa. Ei määritettäviä parametreja. Käännät sen, ja se antaa sinulle juuri sen, mitä pyydät.

Ominaisuudet, joilla on todella merkitystä

Puhdas aaltomuoto

Automaattisen muuntajan suunnittelu tarkoittaa, että ulostulon aaltomuoto vastaa tarkasti tuloa – ei lisävääristymiä. Testauksessa, kalibroinnissa ja tarkkuuskokeissa puhdas teho on tärkeää.

Korkea hyötysuhde

Automaattimuuntajilla on pienet häviöt. Tehokkuus on tyypillisesti yli 98 %. Edes suurella teholla se ei tuhlaa energiaa.

Kompakti ja kevyt

Verrattuna saman kapasiteetin eristysmuuntajaan, automaattimuuntaja käyttää vähemmän materiaalia, vie vähemmän tilaa ja painaa vähemmän. Helpompi siirtää, helpompi asentaa.

Vahva ylikuormituskyky

Se kestää hetkellisiä ylikuormituksia ilman, että se laukeaa tai sammuu.

Rakennettu jatkuvaan käyttöön

Ei herkkiä elektronisia komponentteja. Luonnollinen ilmajäähdytys. Käytä sitä koko päivän, jos tarvitset.

Yksinkertainen huoltaa

Hiiliharjat ovat ainoita kuluvia osia. Kun ne ovat kuluneet, vaihda ne – ei piirilevyjä vianmääritystä varten, ei laiteohjelmistoa uudelleenasennettavaksi.

Missä onTSGC2 Kolmivaiheinen kosketinjännitesäädinKäytetty?

TSGC2:ta käytetään aina, kun tarvitaan manuaalista kolmivaiheisen jännitteen säätöä.

Laboratoriot ja tutkimus

Laitteiden käyttöönotto, jännitetestaus, dielektrisyyskokeet, opetusesitykset. Jos sinun on nostettava jännite nollasta, tämä on vakiotyökalu.

Teollinen tuotanto

Moottorin pehmeäkäynnistystestit, tuotteen ikääntymistestit, tuotantolinjan jännitteen säätö. Kemia, metallurgia, instrumentointi, koneet, kevyt teollisuus – kaikki käyttävät sitä.

Laitteiden korjaus ja käyttöönotto

Kun käynnistät korjatun laitteen ensimmäisen kerran, nosta jännite hitaasti nollasta nimellisarvoon - paljon turvallisempaa kuin lyödä se heti täydellä jännitteellä.

Himmennys, lämmitys, nopeudensäätö

Näyttämövalon himmennys, lämmityselementin tehonsäätö, pienmoottorin nopeuden säätö.

Julkiset tilat

LED-näytöt, lähetyslaitteet, viestintäjärjestelmät, elektroniset testilaitteiden virtalähteet.

Kuinka valita oikea

Kaksi asiaa on tärkeintä: kapasiteetti (kVA) ja lähtöjännitealue.

Kapasiteetti – Laske yhteen kaiken yhdistämäsi teho ja jätä sitten tilaa marginaalille. Moottorit ja kompressorit kuluttavat suurta käynnistysvirtaa – kokoa runsaasti.

TSGC2:n vakiokapasiteetit vaihtelevat välillä 1,5kVA - 45kVA. Yleiset koot: 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA. Etkö ole varma, kumpi sopii? Lähetä laiteluettelosi Yibalingin myyntiin – he auttavat sinua mitoittamaan sen.

Lähtöjännitealue – Vakiomallit ottavat 380 V tulon ja tarjoavat 0 V 430 V ulostulon. Jos tarvitset suurempaa tehoa (esim. 0 500 V tai 0 600 V), mukautettuja versioita on saatavana.

Manuaalinen vai moottoroitu? – TSGC2 on manuaalinen – käännät käsipyörää. Jos tarvitset kauko-ohjainta tai automaattista säätöä, moottorikäyttöisiä versioita on saatavana pyynnöstä.

Taajuus – 50Hz/60Hz yhteensopiva. Toimii myös vientilaitteille.

Asennusympäristö – Sisäasennus, hyvin tuuletettu, vapaa syövyttävistä kaasuista ja raskaasta pölystä.

Miten onTSGC2 Kolmivaiheinen kosketinjännitesäädinEroaa automaattisesta stabilisaattorista?

Tätä tulee paljon esille. Tässä lyhyt vastaus:

Automaattiset stabilisaattorit (kuten TNS, SBW): Kun tulojännite vaihtelee, ne säätelevät itseään - pitävät ulostulon automaattisesti vakaana. Sinun ei tarvitse tehdä mitään.

TSGC2 kosketinsäädin: Sillä ei ole väliä, jos tulo vaihtelee. Minkä tahansa lähtöjännitteen haluat, käännät käsipyörän siihen asentoon. Se tekee mitä käsket sen tekevän, ei mitä se päättää itse.

Yksi "automaattisesti stabiloituu". Yksi "manuaalisäätö". Erilaiset työt, erilaiset työkalut – eivät korvaa toisiaan.

Viimeisiä ajatuksia

Kolmivaiheinen kosketusjännitteensäädin TSGC2 ei ole huipputekniikkaa. Ei siruja, ei näyttöjä, ei internetyhteyttä.

Se on manuaalinen käännös, jännite seuraa työkalu - yksinkertainen ja suora.

Mutta laboratorioissa, testipenkeillä, ikääntyneissä huoneissa, korjaamoissa – missä vain tarvitset ihmisen ohjaamaa jännitettä, alkaen nollasta ja nousemalla hitaasti – se on silti yksinkertaisin ja luotettavin työkalu työhön. Jotkut työt vaativat automaatiota. Jotkut työt vaativat käsipyörän.
