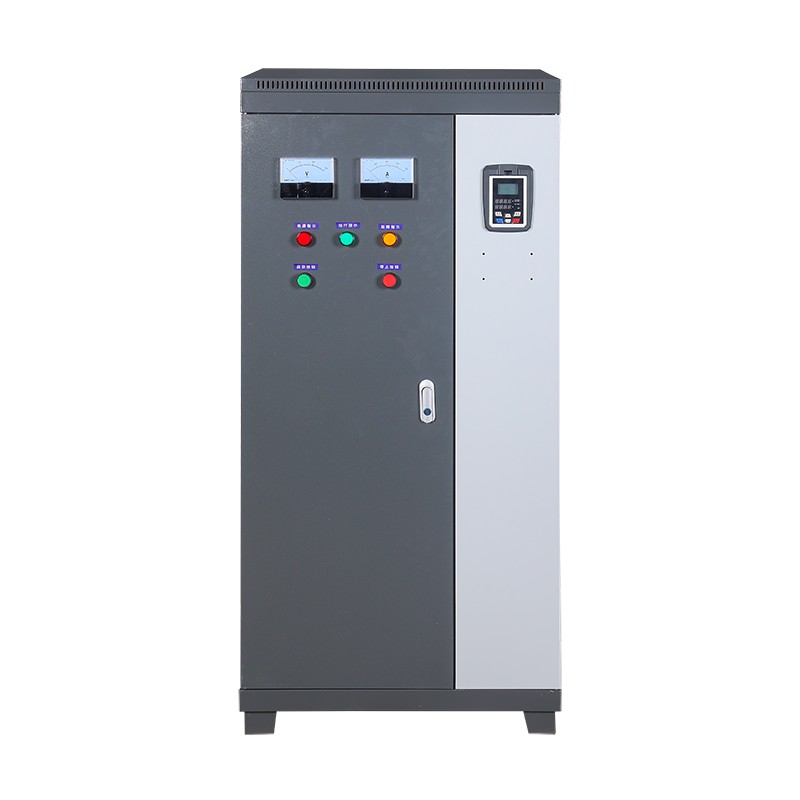

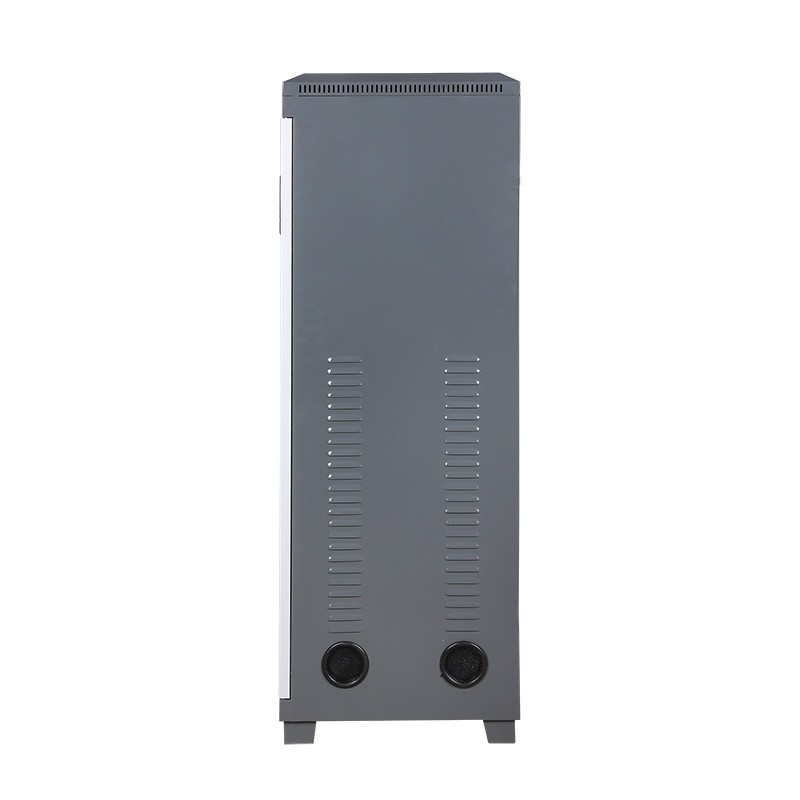

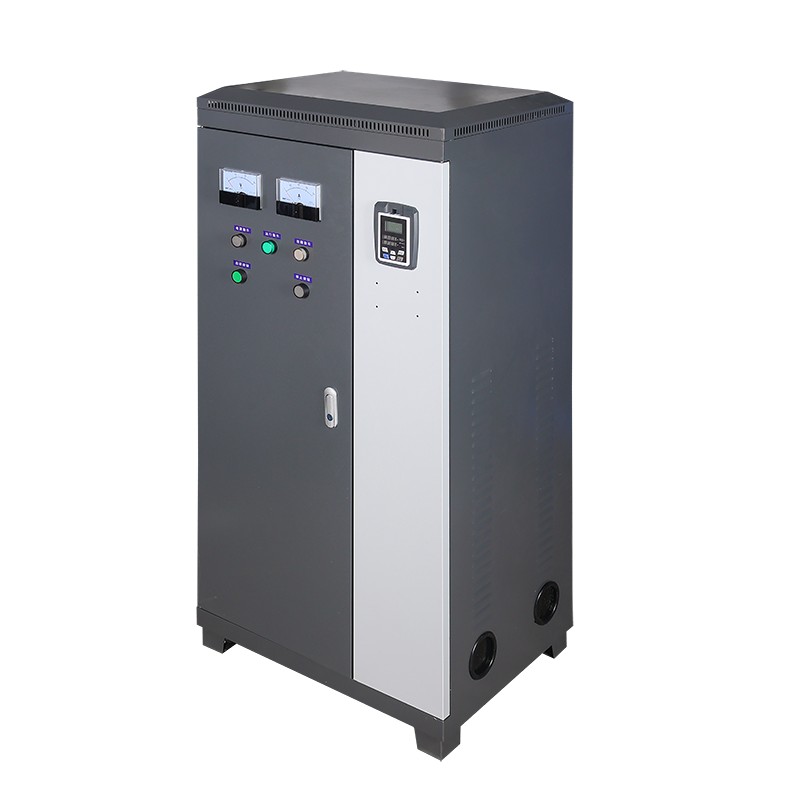

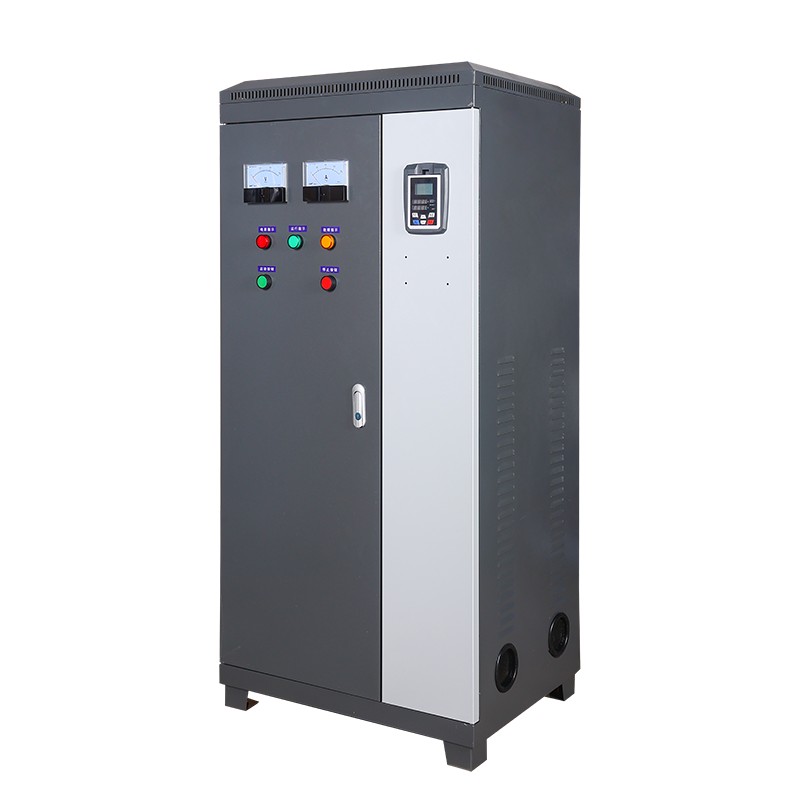

Ohita pehmeäkäynnistyskaappi

Bypass Soft Starter Cabinet on yksi Yibaling Factoryn valmistamista päätuotteista. Siinä on erinomainen laatu, joka ylittää kansalliset standardit, ja asiakkaat tekevät jatkuvasti toistuvia tilauksia. Odotamme innolla tulevaa pitkäaikaiseksi kumppaniksesi.

Lähetä kysely

Tuotteen Kuvaus

Ohituspehmeäkäynnistyskaappi on integroitu ja älykäs moottorin käynnistys- ja ohjauslaite. Se yhdistää nerokkaasti tyristorin pehmeäkäynnistysyksikön ohituskontaktorijärjestelmään vakiokaappiin.
Ydintyötila on jaettu kahteen vaiheeseen: Kun moottori käynnistyy, kaapin sisällä oleva pehmokäynnistin ohjaa tarkasti moottoriin syötettyä jännitettä ja virtaa, jolloin saavutetaan tasainen ja iskunvapaa pehmeä käynnistys, joka ratkaisee tehokkaasti suorakäynnistyksen aiheuttamat verkkoiskun ja mekaanisen rasituksen ongelmat.

Online Pehmeäkäynnistyskaapit VS. Ohita pehmeästi käynnistyvät kaapit

Nimi	Online-pehmokäynnistinkaappi	Ohita pehmeäkäynnistyskaappi
Rakenteellinen koostumus	Käyttää ohjauselementtinä pääasiassa pehmokäynnistintä, joka on varustettu kytkimillä, kaappeilla jne.	Online-tyypin perusteella lisätään ylimääräinen ohituskontaktori.
Toimintaperiaate	Tyristorit jatkavat toimintaansa moottorin käynnistymisen jälkeen, mikä takaa sujuvan käynnistyksen ja normaalin toiminnan.	Kun käynnistys on valmis, ohituskontaktori vaihtaa tyristorit ja antaa moottorille nimellisjännitteen.
Kustannukset ja lämmöntuotanto	Online-pehmokäynnistyskaapin hinta on korkeampi. Tyristoreissa on käytön aikana jännitehäviö, joka tuottaa jonkin verran lämpöä.	Kustannukset ovat alhaiset, se ei tuota lämpöä käytön aikana ja hyötysuhde on lähes 100%.
Sovellettava kohtaus	Online-pehmeäkäynnistyskaappeja tarvitaan täydelliseen hallintaan ja suojaamiseen sovelluksissa, joissa on vaihtelevia kuormia tai herkkiä virtalähteitä, jotka ovat luonteeltaan kriittisiä ja monimutkaisia.	Ohituspehmeäkäynnistyskaappi on suunniteltu käsittelemään vain rutiininomaisia ja vakaita kuormituksia, joihin liittyy käynnistys- ja pysäytysiskuja.

Ydinmateriaali

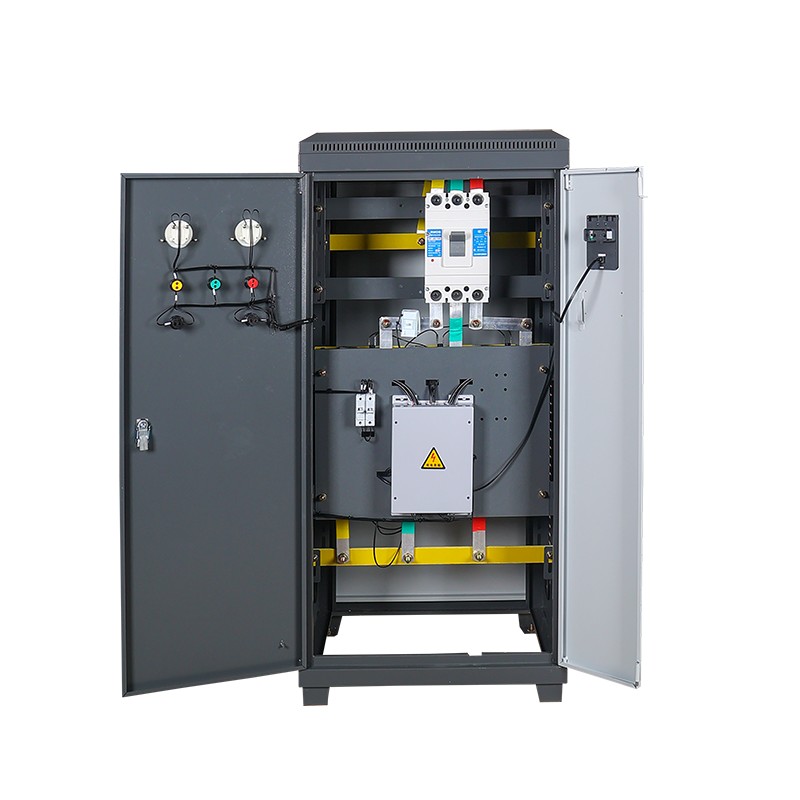

Ohituspehmeäkäynnistyskaapin ydinkomponentteja voidaan pitää järjestelmänä, joka saadaan aikaan useiden avainosien yhteistyöllä:

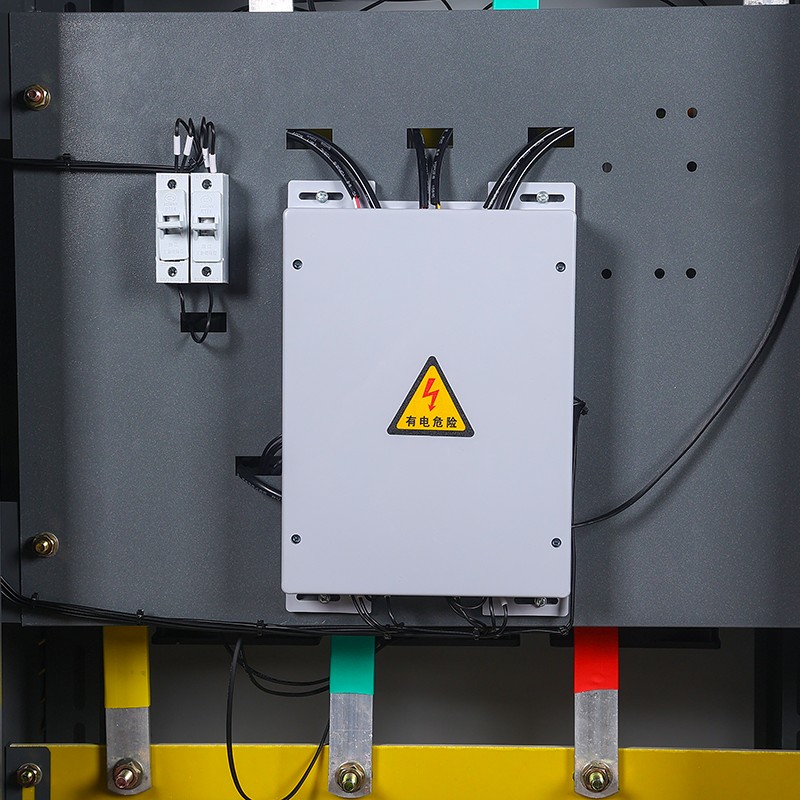

Toiminnallinen ydin on pehmeäkäynnistysyksikön tyristoreissa (piipohjaiset puolijohteet) ja ohitusyksikön suurikapasiteettisissa kontaktoreissa (hopeaseoskoskettimilla).
Edellinen saavuttaa tasaisen jännitteensäädön käynnistysvaiheen aikana, kun taas jälkimmäinen kuljettaa täyden virran vakaan tilan aikana. Ohituspehmeäkäynnistyskaapin ohjausydin on sisäänrakennettu mikroprosessorisiru, joka vastaa koko järjestelmän logiikasta ja laskennasta.

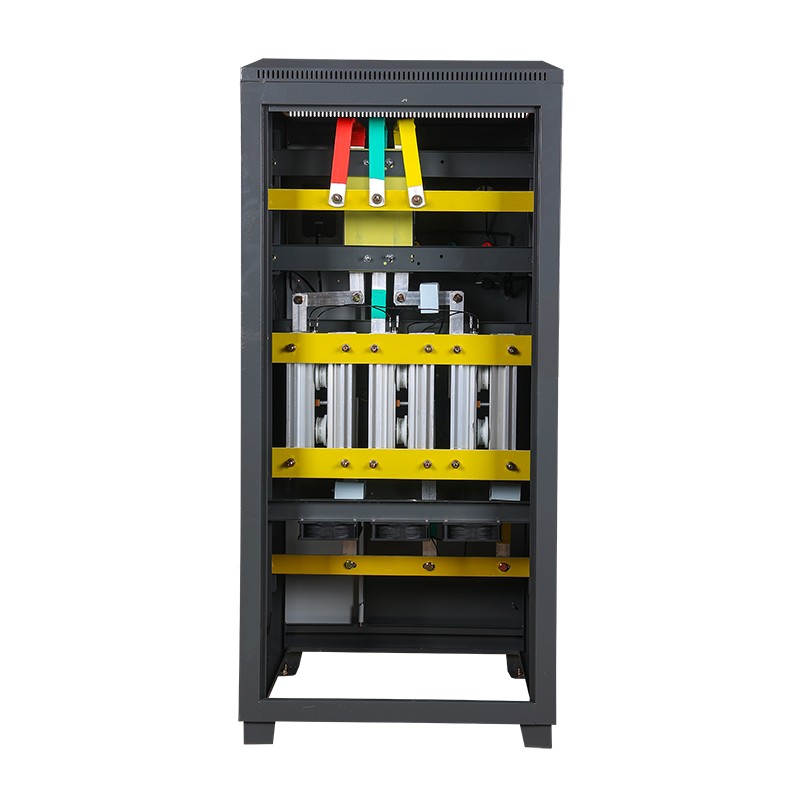

Koko järjestelmän sähkövirta on yhdistetty erittäin puhtailla kuparisilla kiskoilla.
Kaikki komponentit on asennettu korroosionestoalumiinisinkittyyn runkorakenteeseen ja sähköturvallisuus varmistetaan teknisillä muovieristeillä.

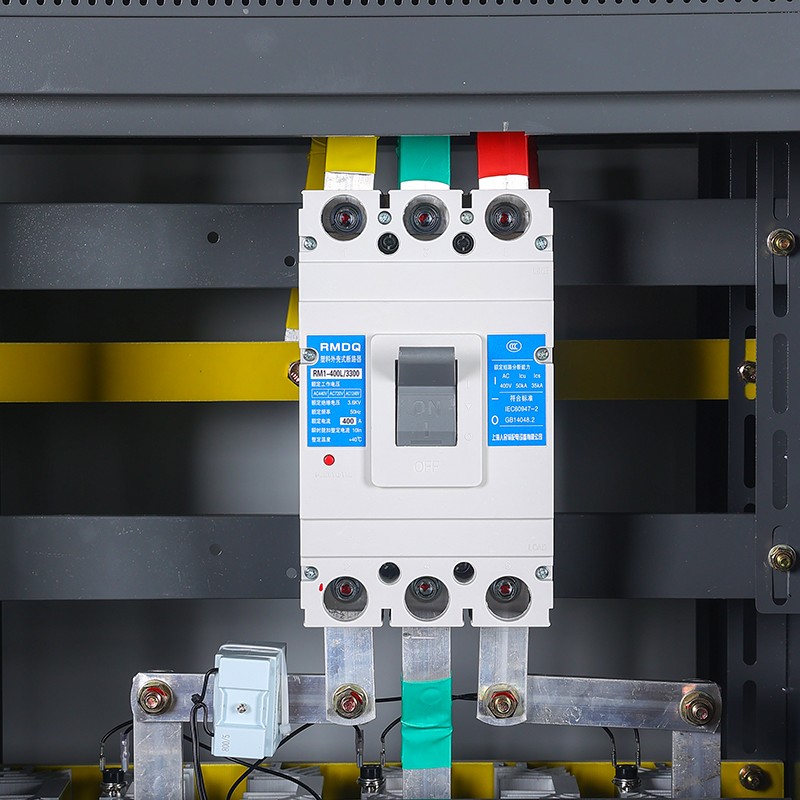

Tehokkaissa malleissa alumiiniseospatterit ja jäähdytystuulettimet on myös varustettu lämpöä kestämään, ja suojauslinjan muodostavat suojakomponentit, kuten sulakkeet ja lämpöreleet.
Näiden materiaalien synergia saavuttaa viime kädessä suunnittelutavoitteet, kuten sujuvan käynnistyksen, tehokkaan toiminnan sekä laitteiden turvallisuuden ja luotettavuuden.
Ohituspehmeäkäynnistyskaapeissamme käytetyt ydinmateriaalit ovat Ibaling-insinööriemme huolella valitsemia, ja ne ovat korkealaatuisia. Näistä ydinmateriaaleista valmistettujen ohituspehmeäkäynnistyskaappien laatu ylittää huomattavasti standardin ja niiden suorituskyky on erittäin vakaa.

Testausprosessi

Ohituspehmokäynnistinkaapin tehdastesti on tiukka, systemaattinen tarkastusprosessi, joka on suunniteltu simuloimaan todellisia käyttöolosuhteita ja varmistamaan, että toiminnot, turvallisuus ja luotettavuus ovat standardien mukaisia. Koko prosessi noudattaa periaatetta ensin staattinen, sitten dynaaminen; ensin erilliset komponentit, sitten koko kone.
Ensimmäinen vaihe on erillinen ja staattinen ohituspehmokäynnistimen kaapin testi. Ilman liittämistä päävirtalähteeseen, kaikki ohituspehmeäkäynnistyskaapin sisällä olevat ydinkomponentit testataan yksitellen, kuten ohituskontaktorin mekaanisten ominaisuuksien ja kosketusresistanssin testaus, virta-/jännitemuuntajien muunnossuhteen ja napaisuuden tarkistaminen sekä 100 %:n johdotuksen oikeellisuuden ja eristysresistanssin (≥10MΩ) ja tehon taajuus (≥10MΩ) ja jännite. testaa kaikki toissijaiset ohjauspiirit perusturvallisuuden ja tarkkuuden varmistamiseksi.
Samanaikaisesti, asiakkaan vaatimusten mukaisesti, aseta käynnistysparametrit valmiiksi ja suorita kaikki ihmisen ja koneen välisen rajapinnan toimintatestit.
Siirry sitten dynaamisen ja toiminnallisen testauksen ydinvaiheeseen. Kun olet kytkenyt virheenkorjausvirtalähteeseen, tarkista ensin pääpiirin vaihejärjestys ja jännitteen näyttö. Kriittisin osa on ohituskytkentälogiikkatesti, joka vaatii oskilloskoopin käyttöä sen sieppaamiseen ja varmistamiseen, että tyristorilähtö ja ohituskontaktori voivat saavuttaa tasaisen, kaarivapaan ja iskuvapaan kytkennän jännitteen nollapisteessä. Tämä on ohituspehmeäkäynnistyskaapin ohitussuunnittelun ydinarvo.
Liitä sen jälkeen moottorin simulointikuormituslaatikko tai pieni tehomoottori suorittaaksesi täydellisen pehmeän käynnistyksen ja pehmeän pysäytysprosessin testitja simuloi erilaisia vikoja, kuten ylivirtaa, vaihehäviötä ja lukittua roottoria varmistaakseen, että kaikki suojaustoiminnot voivat toimia tarkasti ja nopeasti asetettujen arvojen mukaisesti. Suorita lopuksi jatkuva kuormitustoiminto useiden tuntien ajan (vanhentamistesti), jonka aikana infrapunalämpökameralla seurataan tärkeimpien osien, kuten tyristorin jäähdytyslevyn ja virtakiskon liitäntäpisteiden, lämpötilan nousua varmistaen, että se pysyy turvallisen rajan sisällä (esim. lämpötilan nousu ≤ 70K), jotta mahdolliset prosessi- tai suunnitteluvirheet paljastavat.
Kun kaikki testit on läpäissyt, suorita loppupuhdistustarkastus, kiristä kiinnittimet uudelleen ja liitä täydellinen "Bypass-pehmeäkäynnistyskaapin tehdastestiraportti" (mukaan lukien kaikki mitatut tiedot), piirustukset, vaatimustenmukaisuustodistukset jne. ennen pakkaamista lähetystä varten.
