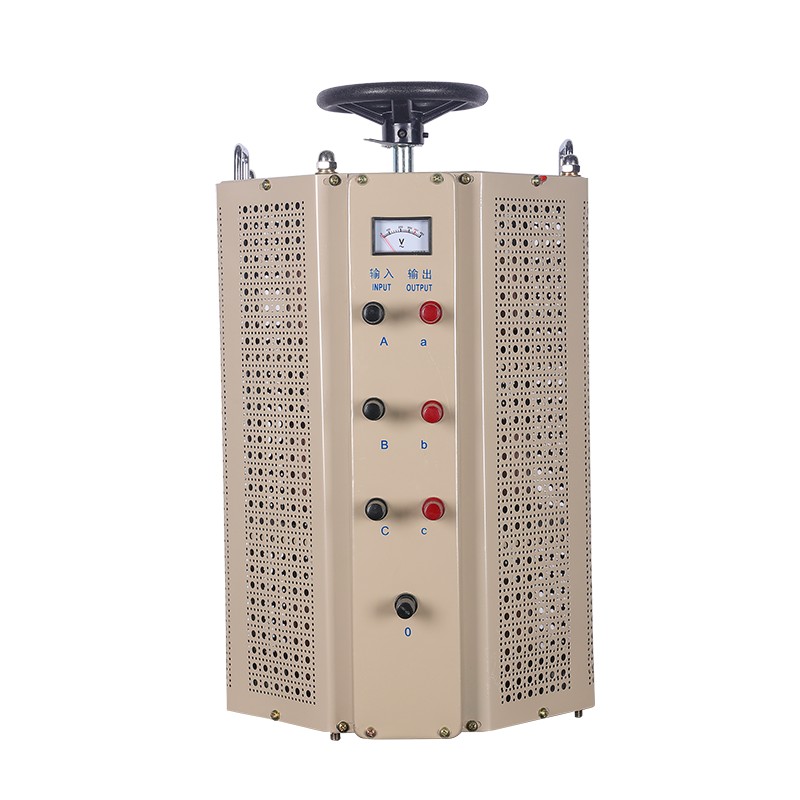

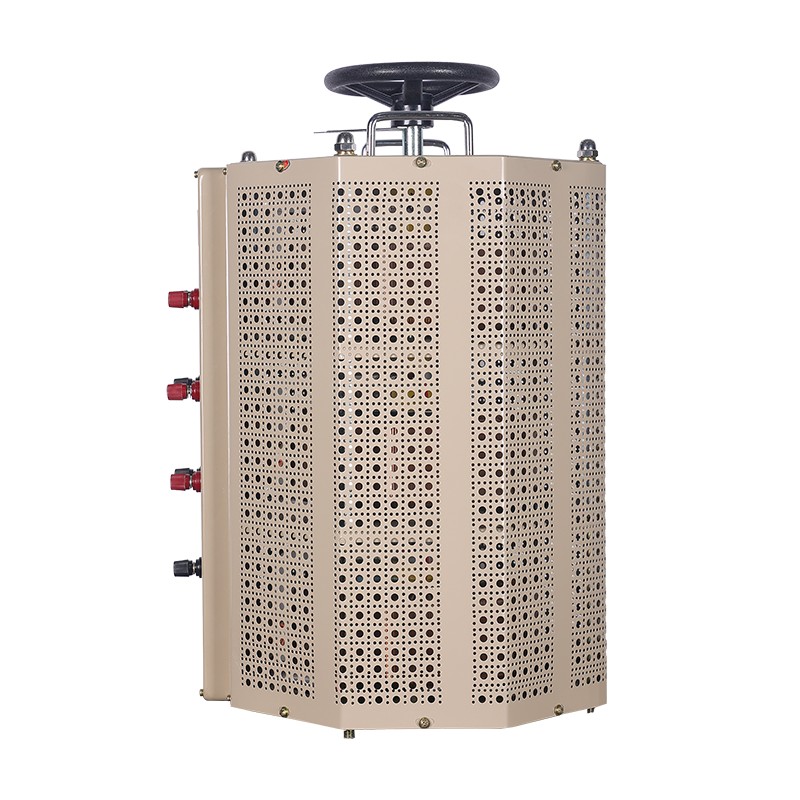

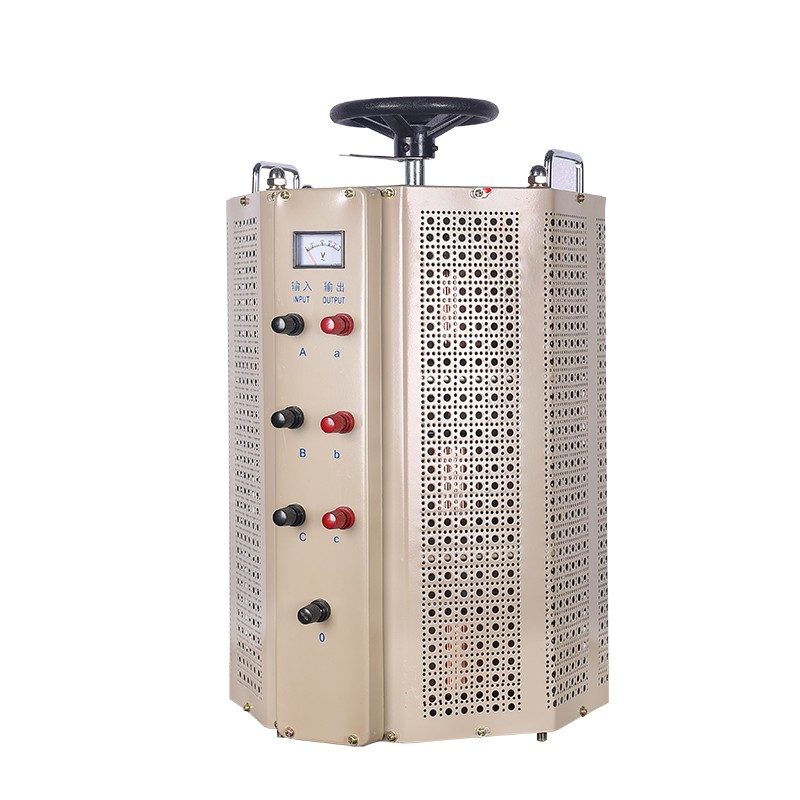

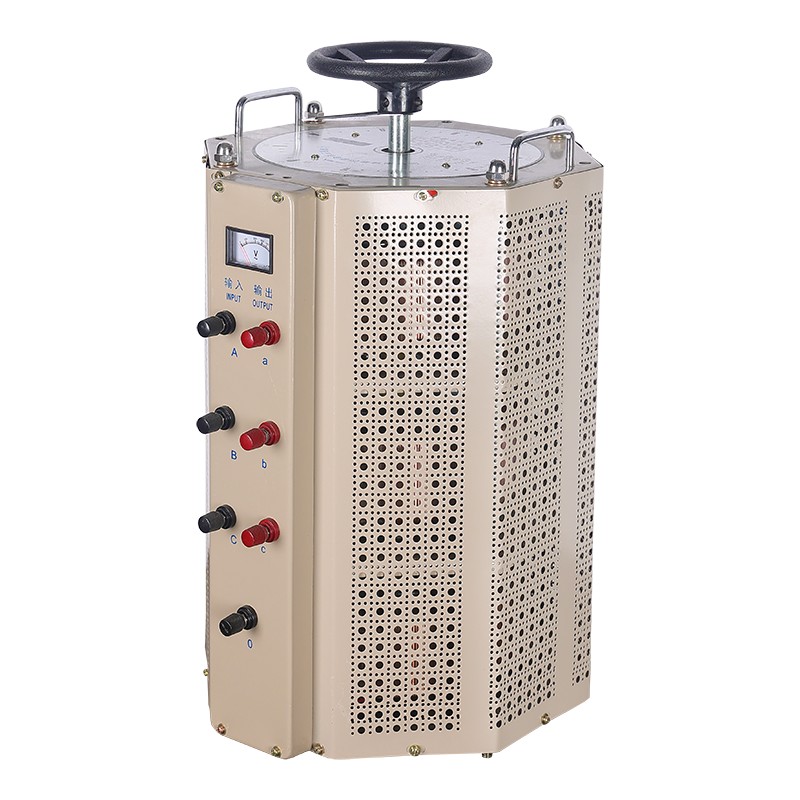

Zhejiang Yibaling Power Equipment Co., Ltd. on yksi suurimmista TSGC2-kontaktityyppisten jännitesäätimen valmistajista ja toimittajista Kiinassa. Toivotamme sinut tervetulleeksi ostamaan korkealaatuisia jännitesäätimiä ja muita tuotteita tehtaaltamme. Tuemme myös räätälöityjä tilauksia.
Ammattimaisena valmistajana ja toimittajana Yibalingin TSGC2-kontaktityyppinen jännitteensäädin on itsekytkettävä jännitteensäätömuuntaja, joka on aaltomuodon vääristymätön, pieni koko, kevyt, korkea hyötysuhde, helppokäyttöisyys ja pitkäaikainen luotettavuus. Sitä voidaan soveltaa laajasti teollisuudenaloilla, kuten kemianteollisuudessa, metallurgiassa, instrumentointissa, mekaanisessa ja sähköisessä valmistuksessa, kevyen teollisuuden valmistuksessa ja tieteellisissä kokeissa korkeajännitteen, lämpötilan säätelyn, nopeuden säätelyn, valonsäädön ja tehonsäädön kaltaisten tarkoituksiin. Ja se on ihanteellinen AC-jännitettä säätelevä virtalähde.
Ydinmateriaali
TSGC2-kontaktityyppisen säätimen ydinmateriaaliyhdistelmä - erikoisgrafiittiharjat, hienoksi hiotut ja pinnoitetut kuparirenkaat sekä kylmävalssatut piiteräslevyt - muodostavat sen klassisen manuaalisen jännitteensäätöarkkitehtuurin kolme fyysistä peruspilaria. Kunkin materiaalin valinta vastaa suoraan keskeisen suorituskyvyn toteutumista.
Tämä ei ole tavallinen piiteräslevy; se on korkealaatuinen kylmävalssattu orientoitu piiteräslevy, jolla on selvä häviöarvo (W/kg) ja korkea magneettinen läpäisevyys (kuten 30Q130-sarja). Se meistetään renkaan muotoon ja pinotaan sitten porrastetusti muodostaen matalan magneettivastuksen ja alhaisen pyörrevirtahäviön tehokkaan suljetun magneettipiirin. Näin varmistetaan, että säätöprosessin aikana itse sydämen tyhjäkäyntihäviö ja kuumeneminen ohjataan alhaisella tasolla, mikä tarjoaa tehokkaan ja hiljaisen energian muunnosperustan koko laitteelle.
2. Johtava ja liukuva ydin: hienoksi hiottu ja päällystetty kuparirengas ja erityiset grafiittiharjat
Tämä on avainkitkapari tasaisen, vakaan ja pienihäviöisen jännitteen säätelyn saavuttamiseksi. Kupari rengas: Käämityksen paljas osa liukukiskona, ei vain kiillotettu. Se tarvitsee tarkan sorvauksen ja kiillotuksen peilimäisen pinnan saavuttamiseksi (Ra-arvo yleensä ≤ 0,8 μm) ja sen jälkeen hopeapinnoitus tai paksutinakäsittely. Pinnoite ei ainoastaan vähennä kosketusvastusta ja estää hapettumista, vaan myös sen pehmeä luonne sopii paremmin yhteen harjan kanssa, jolloin saavutetaan lähes portaaton, matalakipinäinen jännitteensäätö. Erikoisgrafiittiharjat: Tämä ei ole tavallinen hiiliharja, vaan komposiittimetalligrafiittimateriaali, jonka pohjana on erittäin puhdasta grafiittia ja kyllästetty kuparijauhetta tai hopeajauhetta. Tämä kaava varmistaa sen erinomaisen itsevoitelun (pienentää kitkaa ja kulumista), korkean johtavuuden (pienentää kosketuspaineen laskua ja lämpöhäviötä) ja vakaan kitkakertoimen. Sen kovuus ja elastisuus on erityisesti suunniteltu varmistamaan kosketuspaine välttäen samalla kuparirenkaan naarmuja.
3. Rakenteen, johtimien ja eristyksen synergia
Käämitysjohdin: Käytä elektrolyyttistä kupari-emaloitua lankaa, jonka puhtaus on ≥ 99,95 % varmistaaksesi alhaisen vastuksen ja korkean virransiirtokapasiteetin. Mekaaninen tuki: Käytä kylmävalssattua Q235-teräslevyä, jonka paksuus on ≥ 1,5 mm, taitettuna ja hitsattuina runkoon, mikä tarjoaa vakaan mekaanisen tuen ja käämin asennon. Eristysjärjestelmä: Käytä polyesterikalvoa (PET), maissintähkäpaperia tai DMD-eristepaperia luotettavaan eristykseen käämityskerrosten ja maan välillä. Eristysluokka on tyypillisesti B-taso (130°C) tai korkeampi sähköturvallisuuden varmistamiseksi. Yhteenvetona voidaan todeta, että TSGC2-kosketintyyppisen säätimen klassinen muotoilu integroi olennaisesti tehokkaan magneettipiirin (piiteräslevy), ihanteellisen liukukoskettimen (pinnoitettu kuparirengas + komposiittigrafiittiharja) ja luotettavan eristysrakenteen tarkan käsittelyn ansiosta. Tämä materiaaliyhdistelmä saavuttaa erinomaisen tasapainon kustannusten, luotettavuuden ja suorituskyvyn välillä, mikä tekee siitä kestävän ratkaisun laboratorioissa, teollisessa ohjauksessa ja tilanteissa, joissa vaaditaan manuaalista hienosäätöä. Jännitteensäätötuntuman tasaisuus, lähdön vakaus ja käyttöikä määräytyvät suoraan ydinmateriaalien ja niiden käsittelyn laadusta ja käsittelytarkkuudesta.
TSGC2-kosketintyyppisen jännitesäätimen toiminto

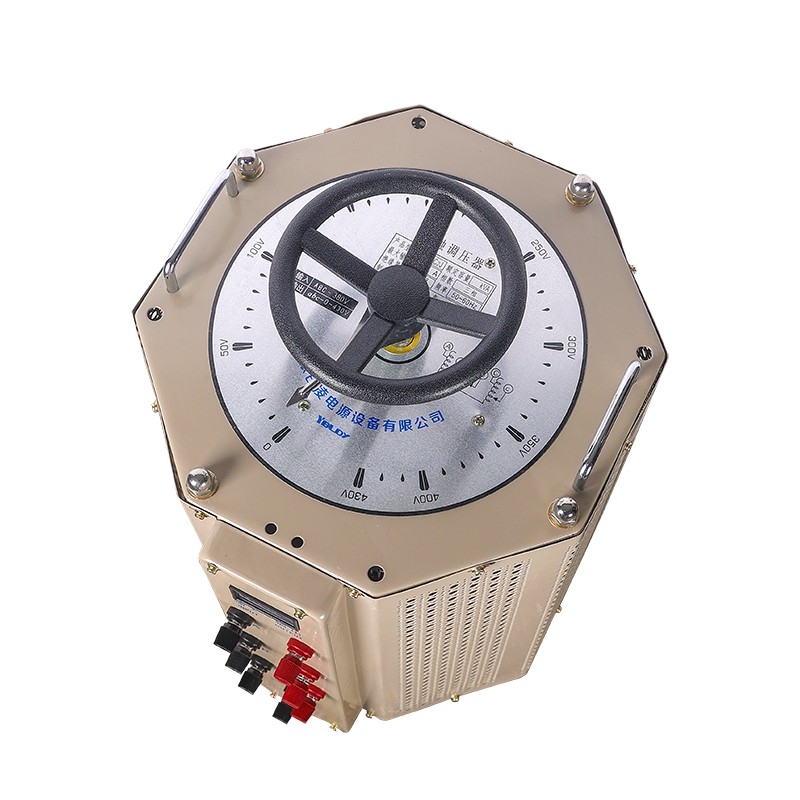

Kosketintyyppinen jännitteensäädin TSGC2 on manuaalinen jännitteensäätölaite, joka perustuu puhtaasti sähkömagneettisiin ja mekaanisiin periaatteisiin. Theydintoimintoon tarjota jatkuva, tasainen, lineaarisesti säädettävä ja intuitiivisesti ohjattava AC-virtalähde. Kiertämällä käsipyörää erityisten grafiittiharjojen ajamiseksi liukumaan hienoksi hiotulla ja pinnoitetulla renkaan muotoisella kuparikäämityksellä, tämä jännitesäädin voi saavuttaa portaattoman jännitteen säädön 0 V:sta nimellisarvoon (kuten 0-250 V tai 0-430 V) ja antaa intuitiivisen ilmaisun koaksiaalisesti linkitetyn mekaanisen jänniteasteikon avulla. Puhtaan fysikaalisen johtavan rakenteen (kuparikäämi + harjat) ansiosta sillä on vahva hetkellinen ylikuormituskyky ja se voi tuottaa puhtaita ja vääristymättömiä siniaaltoja. Thetyypillinen sovellusTSGC2 kosketintyyppinen jännitesäädin on manuaalisesti säädettävä virtalähde laboratorioissa, työpajoissa tai tuotantolinjoissa, jota käytetään laitteiden virheenkorjaukseen, kuormitustestaukseen, vaiheittaiseen moottorin käynnistykseen tai opetusesittelyihin. On kuitenkin todettava selvästi, että tämä tuote ei ole automaattinen jännitteen stabilointi - kun tulojännite tai kuorma muuttuu, lähtöjännite vaihtelee ja vaatii manuaalista säätöä. Samanaikaisesti kosketintyyppisessä jännitteensäätimessä TSGC2 ei yleensä ole elektronisia suojatoimintoja, ja sen harja on kuluva osa, joka vaatii säännöllistä huoltoa. Siksi TSGC2-kosketintyyppisen jännitesäätimen ydin on luotettava, kestävä ja kustannustehokas manuaalinen jännitteensäätötyökalu, joka sopii tilanteisiin, joissa vaaditaan jännitteen tarkkaa manuaalista säätöä tai joissa iskukuormitus kestää sen sijaan, että sitä käytettäisiin järjestelmissä, jotka vaativat automaattisen jännitteen stabiloinnin.
