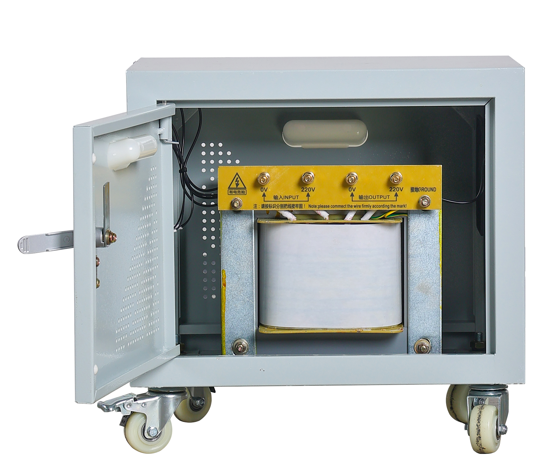

Mikä on DG Isolation Transformer ja miksi se on tärkeä?
DG-eristysmuuntaja on yksivaiheinen kuivatyyppinen eristysmuuntaja, joka on suunniteltu tuottamaan puhdasta, eristettyä ja turvallista virtaa herkille laitteille, lääketieteellisille laitteille, laboratorioinstrumenteille ja teollisuuden ohjausjärjestelmille.
Sen ydintoiminto on yksinkertainen, mutta välttämätön: se siirtää sähkötehoa ensiöpuolelta toisiopuolelle ilman suoraa sähköyhteyttä niiden välillä. Teho liikkuu magneettikentän läpi - ei johtojen kautta.
Miksi sillä on väliä?
Koska suorat sähköliitännät kuljettavat muutakin kuin vain tehoa. Ne kuljettavat melua, yliaaltoja, harmonisia ja maasulkuja. Vakiovirtalähde välittää nämä ongelmat suoraan laitteeseesi. Eristysmuuntaja estää ne.
DG-muuntaja sijaitsee sähkönsyötön ja herkän kuorman välissä. Se eristää kuorman verkosta, suodattaa korkeataajuisen melun, katkaisee maadoitussilmukat ja tarjoaa puhtaan, turvallisen ja vakaan virtalähteen.
Lyhyesti sanottuna: sen avulla laitteesi näkevät vain tarvitsemansa tehon – ei verkon roskia.
Miten aDG Isolation TransformerToimii
Periaate on sähkömagneettinen induktio, mutta rakenne on rakennettu eristystä varten.
Vaihe 1 – Syötä
Ensiökäämi liitetään vaihtovirtalähteeseen - tyypillisesti 220 V tai 110 V yksivaihe.
Vaihe 2 – Magneettinen kytkentä
Ensisijaisen ja toissijaisen välillä ei ole suoraa sähköyhteyttä. Teho siirtyy ytimessä olevan magneettikentän kautta.
Vaihe 3 – Tulostus
Toisiokäämi tuottaa lähtöjännitteen – saman kuin tulojännitteen (1:1), tai porrastettuna ylös/alas, jos sovellus sitä vaatii.
Vaihe 4 – eristäminen
Koska suoraa sähköpolkua ei ole, kuorma on täysin eristetty verkosta. Tämä estää:
Yhteisen tilan kohina
Maadoitussilmukat
Vuotovirrat
Ylijännitteet ja transientit
Vaihe 5 – Sähköstaattinen suojaus (valinnainen)
Vielä puhtaampaa tehoa vaativissa sovelluksissa DG voidaan rakentaa sähköstaattisella kuparisuojalla ensiö- ja toisiokäämien väliin, maadoitettu siirtämään korkeataajuinen melu pois kuormasta.
Tulos: puhdas, eristetty, turvallinen teho herkille laitteille.
Yleiset tyypitDG Isolation Transformers
DG-muuntajia on useita kokoonpanoja, jotka sopivat erilaisiin sovelluksiin.
| Tyyppi | Tyypillinen arvosana | Tärkeimmät ominaisuudet | Paras |
| Normaali DG | 0,1kVA - 30kVA | 1:1 eristys, metallikotelo, riviliitin | Yleiset teolliset, laboratorio- ja kaupalliset sovellukset |
| Lääketieteellinen tason DG | 0,5kVA - 10kVA | Erittäin pieni vuoto (<0,1mA), vahvistettu eristys, lääketieteellisen turvallisuuden sertifikaatti | Potilaaseen kytketyt lääketieteelliset laitteet, leikkaussalit, teho-osastot |
| Äänenlaatu DG | 0,1kVA - 5kVA | Lisäsuojaus, alhainen mekaaninen humina, tasapainotettu teho | Ammattimainen ääni, äänitysstudiot, lähetysjärjestelmät |
| Instrumenttiluokka DG | 0,5kVA - 5kVA | Pieni vuoto, tiukka säätö, <10pF kytkentäkapasitanssi | Laboratoriolaitteet, mittauslaitteet, kalibrointijärjestelmät |
| Mukautettu DG | Käyttäjän määrittelemä | Tietyt jännitesuhteet, useat toisiokäämit, erikoiskotelot | OEM-laitteet, erikoissovellukset, jälkiasennukset |
Normaali 1:1-eristys DG on yleisin kokoonpano yleiseen eristykseen.
MiksiDG Isolation TransformersAsia
Koska "puhdas teho" ei ole ylellisyyttä - se on vaatimus herkille laitteille.
Tässä on mitä DG-eristysmuuntaja tarjoaa, mitä tavalliset muuntajat eivät voi:
1. Sähköturvallisuus
Ensisijaisen ja toisiopuolen välinen eristyseste tarkoittaa, että ensiöpuolen vika - ylijännite, maasulku, salamanisku - ei pääse kuormaan. Käyttäjät, jotka koskettavat toisiopiirejä, eivät ole alttiina ensiöjännitteille.
2. Melun vaimennus
VFD-laitteista, kytkentävirtalähteistä ja muista lähteistä tuleva korkeataajuinen melu on estetty eristysesteellä. Valinnainen sähköstaattinen suojaus vähentää melua 60–100 dB, mikä antaa puhdasta tehoa herkälle elektroniikalle.
3. Maasilmukan eliminointi
Kun useilla laitteilla on yhteinen maa, kiertävät virrat voivat aiheuttaa huminaa, ajautumista ja virheitä. DG-muuntaja tarjoaa erillisen maadoitusreferenssin, katkaisee maadoitussilmukat ja pysäyttää melun sen lähteellä.
4. Vuotovirran vähennys
Lääketieteellisissä ympäristöissä pienetkin vuotovirrat voivat olla vaarallisia. DG-lääketieteelliset muuntajat on rakennettu erittäin pienellä kytkentäkapasitanssilla, joka pitää vuotovirran alle 0,1 mA - turvallista potilaaseen kytketyille laitteille.
5. Laitteiden suojaus
Eristys estää ylijännitteet, piikit ja transientit, jotka muutoin aiheuttavat ennenaikaisia vikoja herkässä elektroniikassa. DG-muuntaja on usein ensimmäinen puolustuslinja kalliille instrumenteille ja säätimille.
6. Säännösten noudattaminen
Monet lääketieteelliset, laboratorio- ja teollisuusturvallisuusstandardit edellyttävät eristystä tiettyjen laiteluokkien osalta. Oikein määritelty DG-muuntaja täyttää nämä vaatimukset.
Oikean valintaDG Isolation Transformer
DG-muuntajan valinta vaatii enemmän huomiota kuin jännitteen ja kVA:n.
Vaihe 1 – Määritä kuorma
Luettele kaikki laitteet, jotka liitetään muuntajaan. Lisää niiden tehoarvot VA- tai watteina.
Kaava: VA yhteensä = yksittäisten kuormien summa × 1,2 (turvamarginaali)
Vaihe 2 – Määritä tulo/lähtöjännite
| Sovellus | Tyypillinen jännitesuhde |
| Normaali eristys | 220V/220V (1:1) |
| Vähennä 110 V laitteita | 220V/110V |
| Ota käyttöön 220 V laitteet | 110V/220V |
| Lääketieteelliset laitteet | 220V/220V (pieni vuoto) |
Vaihe 3 – Päätä sähköstaattinen suojaus
| Tilanne | Suositus |
| Yleinen teollisuus- tai laboratoriokäyttö | Vakio (suojaa ei tarvita) |
| Laitteet digitaalisilla/analogisilla signaaleilla | Suositeltava sähköstaattinen suoja |
| Lääketieteelliset laitteet tai audiojärjestelmät | Suoja vaaditaan |
| Sovellus | Suurin vuotovirta |
| Yleinen teollisuus | <2mA |
| Laboratoriolaitteet | <0,5mA |
| Lääketieteelliset laitteet (potilas kytkettynä) | <0,1mA |
Vaihe 5 – Valitse kotelon tyyppi
Avoin kehys — Asenna olemassa olevan paneelin sisään
Koteloitu (IP20) — Vakiometallikotelo
IP54 – Pölytiivis ja roisketiivis (teollisuusympäristöihin)
Vaihe 6 – Tarkista eristysluokka
Jatkuvaa käyttöä varten määritä luokan F (155°C) tai luokan H (180°C) eristys.
Vaihe 7 – Pyydä testiraportteja
Hyvämaineisen toimittajan tulee tarjota:
Eristysresistanssitesti (≥100MΩ 500V DC:ssä)
Dielektrinen kestotesti (≥2000V AC 1 minuutin ajan)
Ei kuormitushäviön mittausta
Vuotovirran mittaus (lääketieteellisille laitteille)
Jännitteensäätötesti
Viimeisiä ajatuksia
DG-eristysmuuntaja ei ole sähköjärjestelmän kallein komponentti. Mutta se voi olla tärkein herkkien laitteiden suojaamisessa.
Se toimii hiljaa taustalla ja tekee yhden työn hyvin: pitää huonon virran pois ja hyvän virran sisään. Ei valoja, ei näyttöjä, ei ohjelmistopäivityksiä. Vain puhdas, luotettava eristys vuodesta toiseen.
Jos käytät herkkää elektroniikkaa, suojaat potilaaseen kytkettyjä laitteita tai etsit salaperäisiä laiteongelmia – maasilmukoita, melua, ajautumista – DG-muuntaja on yksi tehokkaimmista ratkaisuista, jotka voit asentaa.
Puhdas teho ei ole valinnainen herkille laitteille. Se on luotettavan toiminnan perusta.
