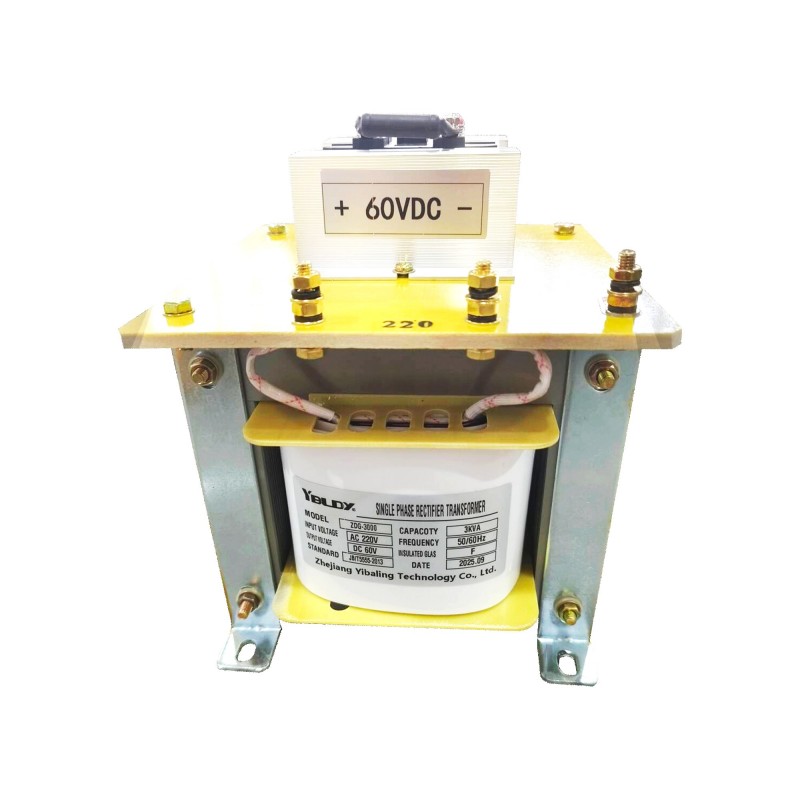

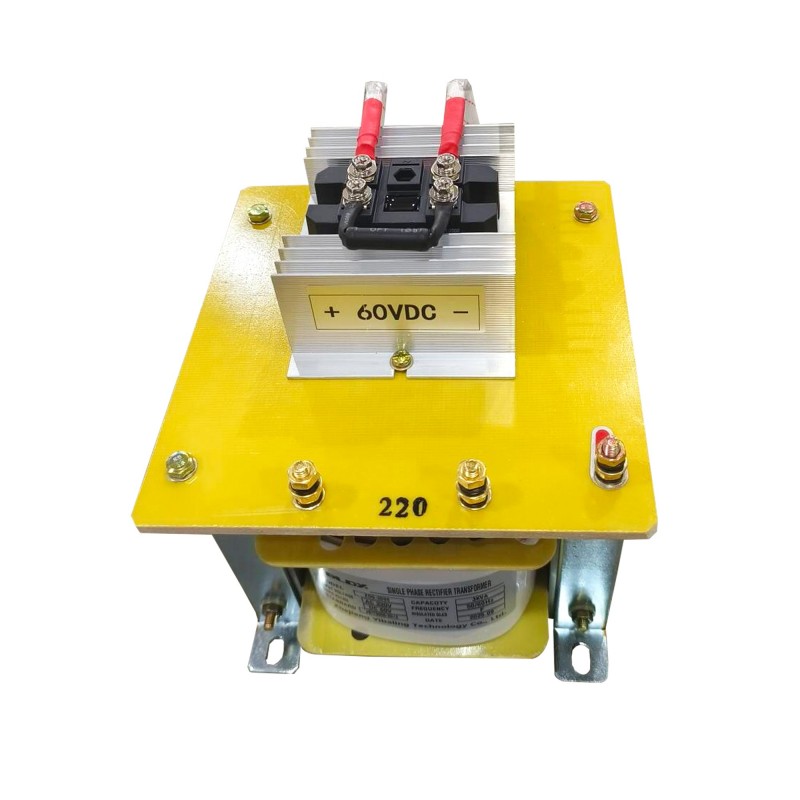

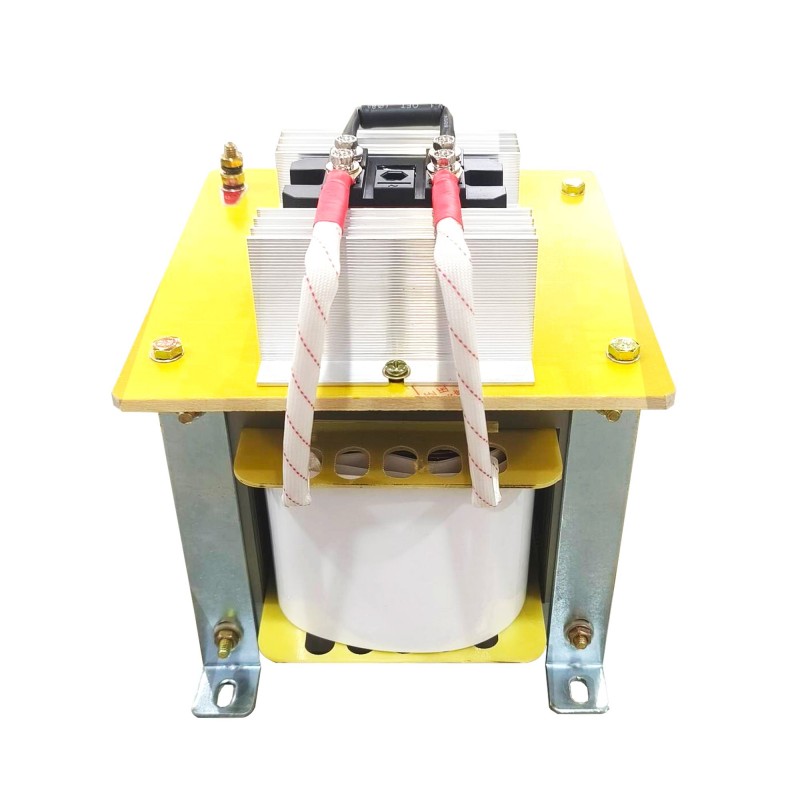

ZBK ohjausmuuntaja

ZBK-ohjausmuuntaja on kuivatyyppinen muuntaja, joka on suunniteltu erityisesti tehdasautomaatio- ja sähkösäätöjärjestelmiin. Sen ytimessä käytetään korkealaatuisia kylmävalssattuja piiteräslevyjä yhdistettynä kiinteisiin eristysmateriaaleihin. Kokonaisrakenne on kompakti, sillä on hyvä hyötysuhde ja se säilyttää erinomaisen lämpötilan nousun hallinnan käytön aikana.
Sen päätehtävänä on muuntaa turvallisesti pääpiirin korkeampi jännite (kuten tavallinen 380V) erilaisiksi ohjauspiirin vaatimiksi pienjännitesyötöiksi - kuten 220V, 110V tai vakiojännitteiksi 36V ja 24V. Siten PLC:t, kontaktorit, releet, merkkivalot ja erilaiset instrumentit voivat saada vakaan ja luotettavan virtalähteen.
Tuote on suunniteltu kokonaan teollisuusympäristön standardien mukaan. Sillä on vahva kyky kestää ylikuormitusta, eikä se pelkää yleisiä häiriöitä. Sitä voidaan käyttää sujuvasti erilaisissa skenaarioissa, kuten työstökoneissa, tuotantolinjoissa, sähkönjakelujärjestelmissä ja erilaisissa automatisoiduissa ohjaustilanteissa. Se on todellakin välttämätön avainkomponentti ohjauspiirin takana, mikä varmistaa turvallisen ja vakaan toiminnan.

Ydinmateriaalit

Kylmävalssatut suuntaamattomat piiteräslevyt ovat teollisuudessa DW470 tunnustettuja levyjä, joiden paksuus on säädetty 0,35 tai 0,5 millimetriin. Tällä materiaalilla on korkea magneettinen läpäisevyys ja pieni rautahäviö, ja se kuluttaa hyvin vähän sähköä ilman kuormitusta.

Kelat: T2-luokan elektrolyyttinen kupari

Niitä peittävä eristemaali on QZ(G)-2/155/I-luokan polyesterimateriaalia, joka kestää jopa 155 celsiusasteen lämpötilaa. Vaikka ZBK-ohjausmuuntaja toimisi täydellä kuormalla pitkään, se ei todennäköisesti aiheuta ylikuumenemisen aiheuttamia ongelmia.
Eristyskäsittelyn kannalta välikerros on pehmustettu DMD-komposiittikalvolla, joka kestää jopa 8 kilovoltin jännitteen millimetriä kohti.

Runko: PBT-materiaali

Materiaalilla on palonestoluokka UL94 V-0, eikä se voi syttyä tuleen. Lopuksi koko muuntajalle suoritetaan tyhjiökyllästyskäsittely käyttämällä 1032-alkydihartsia tai H-luokan orgaanista silikonihartsia käämien sulkemiseksi kokonaan.
Tällä tavalla valmistettuna se ei ylitä lämpötilan nousua 85 astetta, kun se asetetaan -15 celsius-40 celsiusasteen ympäristöön, ja eristysvastus pysyy yli 100 megaohmin. Yibalingin tehtaan kokemuksen mukaan normaalikäytössä yli 100 000 tuntia ei tule suuria ongelmia.
Näiden materiaalien valinta ja tuotantoprosessi varmistavat, että ZBK-ohjausmuuntajat kestävät pitkäaikaisia ​​testejä tehdaspajaympäristössä.

FAQ

K: Mikä on ZBK-ohjausmuuntajan tarkoitus? Miten se eroaa tavallisista pienistä muuntajista?
V: ZBK-ohjausmuuntaja on erityisesti suunniteltu teollisuuden ohjauskaappeihin. Sen päätehtävä on muuntaa päävirtalähteestä tuleva korkea jännite (kuten 380 V) turvalliseksi matalajännitteeksi (yleensä 24 V, 36 V, 110 V jne.), jota ohjauspiiri vaatii.
Ydinero ZBK-ohjausmuuntajan ja tavallisten muuntajien välillä on teollisuustason suunnittelussa:
Materiaalit ovat kiinteämpiä (kuten käyttämällä DW470-piiteräslevyjä ja T2-elektrolyyttistä kuparia), suojaus on parempi (tyhjiökyllästyskäsittely), se kestää jatkuvasti kontaktorien sulkeutumisesta ja ohjauspiirin kelatoimista aiheutuvaa virtaa ja tehokkaasti eristää verkkohäiriöt varmistaakseen herkkien laitteiden, kuten PLC-laitteiden ja instrumenttien vakaan toiminnan.

K: Onko ZBK-ohjausmuuntajan käämeissä käytetyn T2-elektrolyyttisen kuparin ja tavallisen kuparilangan välillä eroa?
V: Siinä on perustavanlaatuinen ero. T2 on korkealaatuinen elektrolyyttinen kupari kansallisessa standardissa, jonka puhtaus on jopa 99,9 % ja jolla on erinomainen johtavuus.
T2-kuparin käyttö käämitykseen johtaa pienempään vastukseen ja vähemmän lämmöntuotantoon samalla teholla. Näin varmistetaan, että ZBK-ohjausmuuntaja ei pala käämityksen liiallisesta kuumuudesta johtuen edes täydellä kuormituksella tai lyhytaikaisella ylikuormituksella.
Monet halvat muuntajat käyttävät kierrätettyä kuparia, jossa on epäpuhtauksia tai kuparipäällysteistä alumiinia, jolla on huono johtavuus ja joka on turvallisuusriski laitteen toiminnalle.

K: Näin, että parametrit sisältävät tyhjiökyllästysprosessin. Onko tämä tärkeää?
V: Se on erittäin tärkeää. Tämä on keskeinen askel luotettavuudessa.
Tässä prosessissa koottu ZBK-ohjausmuuntajan sydän asetetaan tyhjiösäiliöön, ilma poistetaan ja sitten se upotetaan eristävään maaliin (kuten 1032-hartsiin), jotta maali tunkeutuu täysin käämin jokaiseen rakoon.
Sitten se kuivataan ja kovetetaan. Tällä prosessilla on kolme päätoimintoa:
Ensinnäkin se estää kosteuden ja korroosion, mukautuen työpajaympäristöön;
Toiseksi, kovettumisen jälkeen käämitystä tulee yksi kokonaisuus, joka tarjoaa paremman iskunkeston ja melun vähentämisen;
Kolmanneksi se täyttää hienot aukot parantaen eristyslujuutta ja lämmönpoistokykyä.
Muuntajat, jotka eivät käy läpi tätä prosessia, ovat alttiita epäonnistumaan kosteissa tai tärisevässä ympäristössä.
