Yksivaiheinen suuritehoinen jännitesäädin

Yibaling yksivaiheinen suurtehojännitesäädin on pohjimmiltaan tehoventtiili, joka pystyy säätämään tarkasti vaihtovirran jännitettä. Se voi säätää sisääntulevan jännitteen tasaisesti ja jatkuvasti mihin tahansa arvoon laitteen sallitulla tehoalueella. Voit olla varma, että valitset Yibalingin tämän tuotteen valmistajaksi ja toimittajaksi.
Niille teollisuuden ja tutkimuksen aloille, jotka vaativat sekä suurta tehoa että erittäin korkeaa jännitteensäätötarkkuutta, tuotteesta tulee erittäin hyödyllinen apulainen.
Niistä itsestään kytketyllä tyypillä on yksinkertainen rakenne ja alhaiset kustannukset, mutta harjalla on kulumista; kun taas kosketuksettomassa tyypissä, vaikkakin kalliimpi, on nopean säädön ja huoltovapaan edut, ja se soveltuu paremmin automaation ohjausvaatimuksiin.
Ydinominaisuus on se, että se kestää kymmenien tai satojen kilowattien kuormia, saavuttaa tarkan jännitteen säädön ja sisältää useita sisäänrakennettuja suojauksia, kuten ylivirta- ja ylikuumenemissuojat.
Tuotettamme käytetään laajalti sellaisissa skenaarioissa kuin suurten laitteiden pehmeä käynnistys, sähköuunien lämpötilan säätö, valaistuksen säätö, tuotteiden ikääntymistestit ja uusien energialaitteiden kokeet, ja siitä on tulossa tärkeä laite turvallisen, vakaan ja ohjattavan virransyötön saavuttamiseksi nykyaikaisissa voimajärjestelmissä.

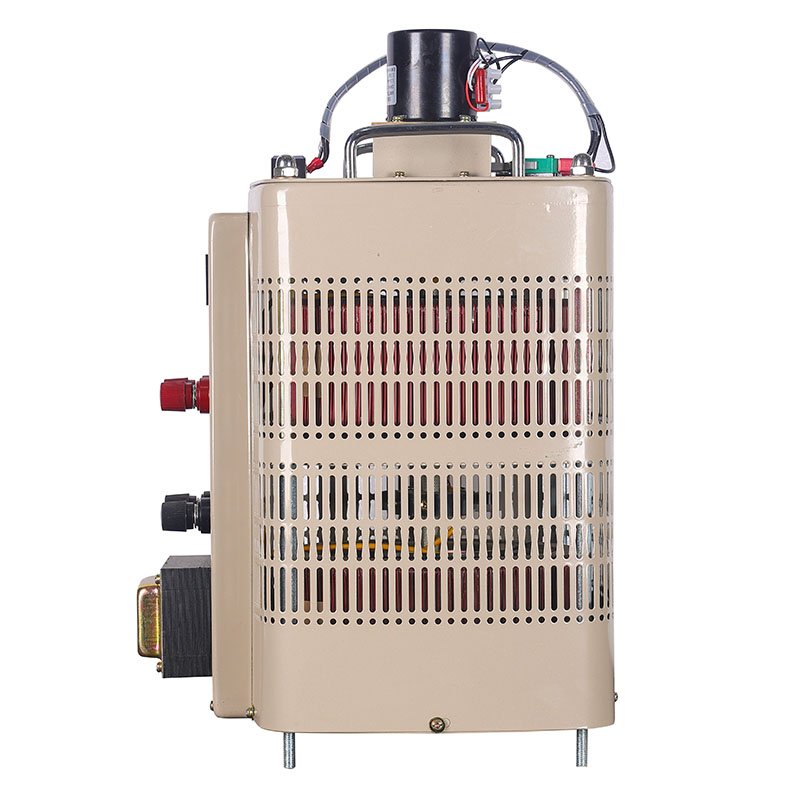

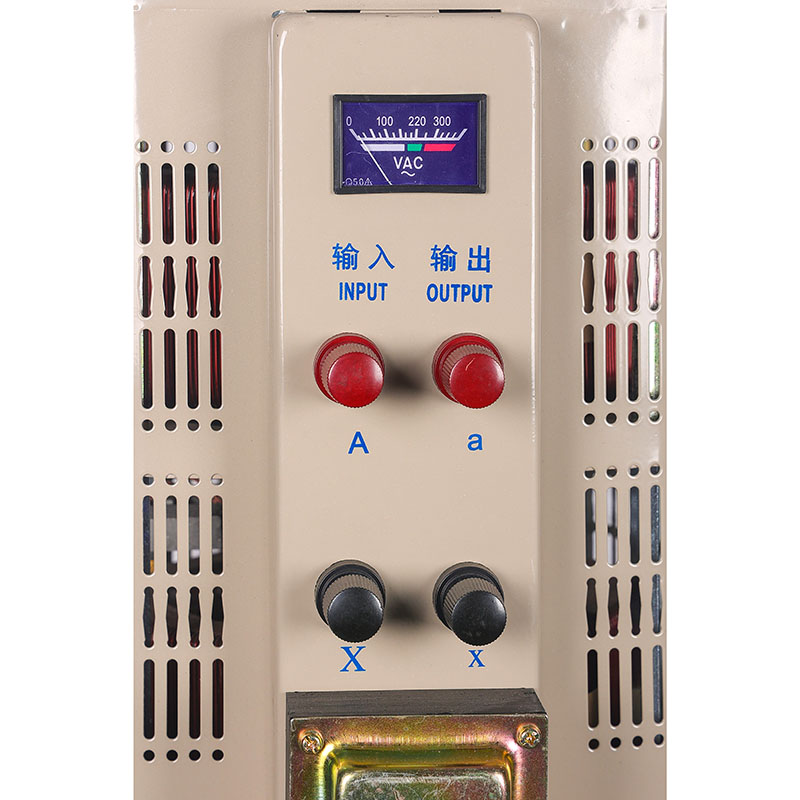

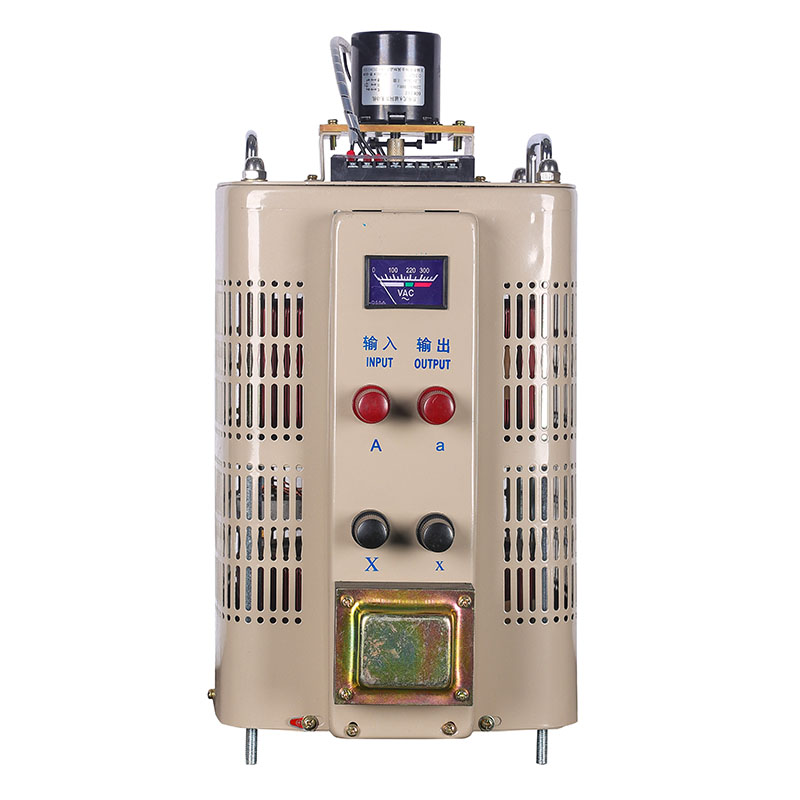

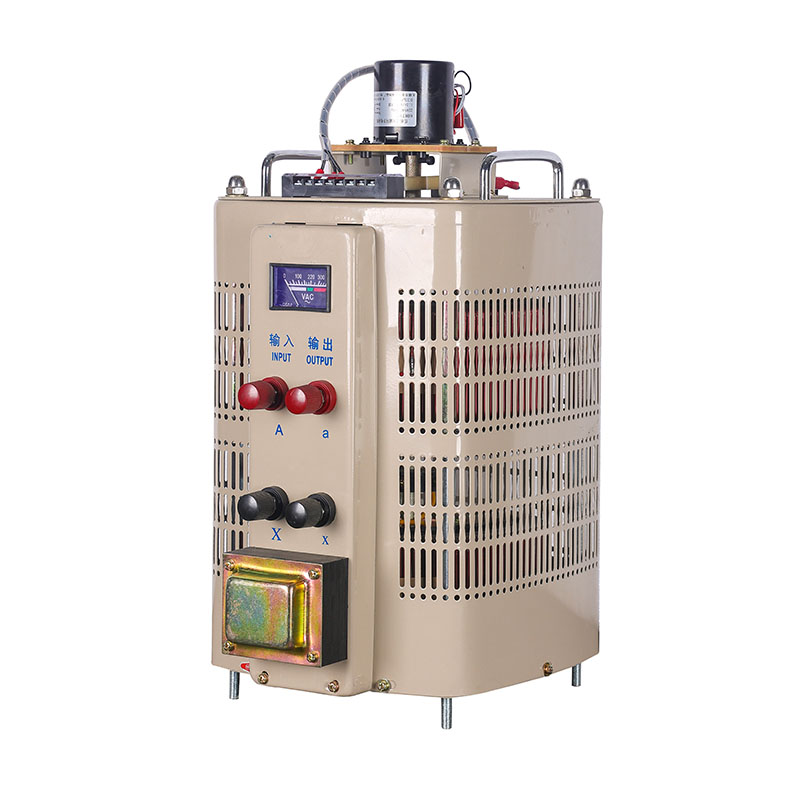

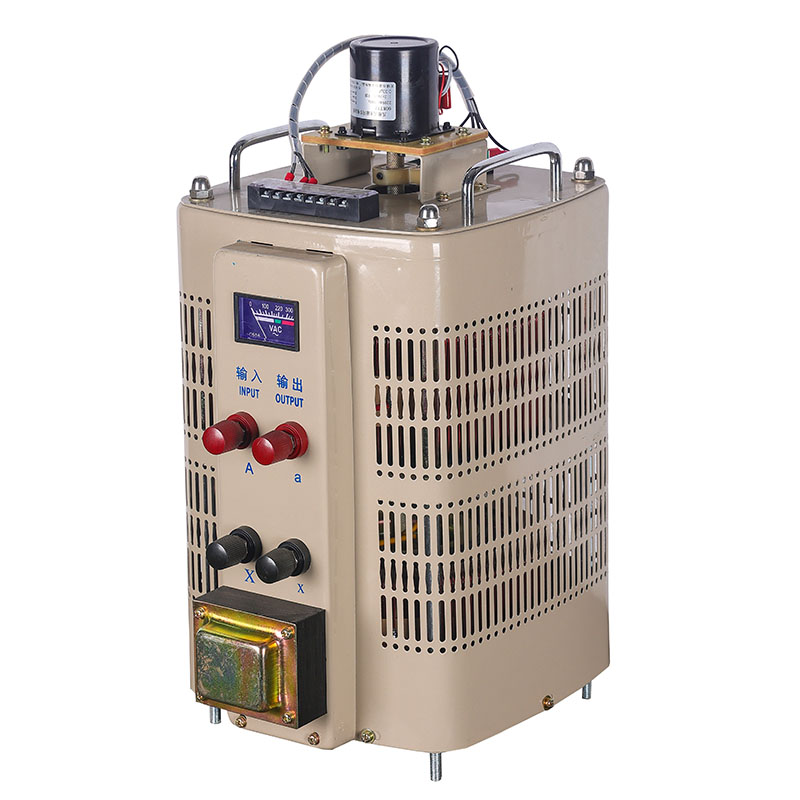

Tuotekuva

Tuotteen rakenne

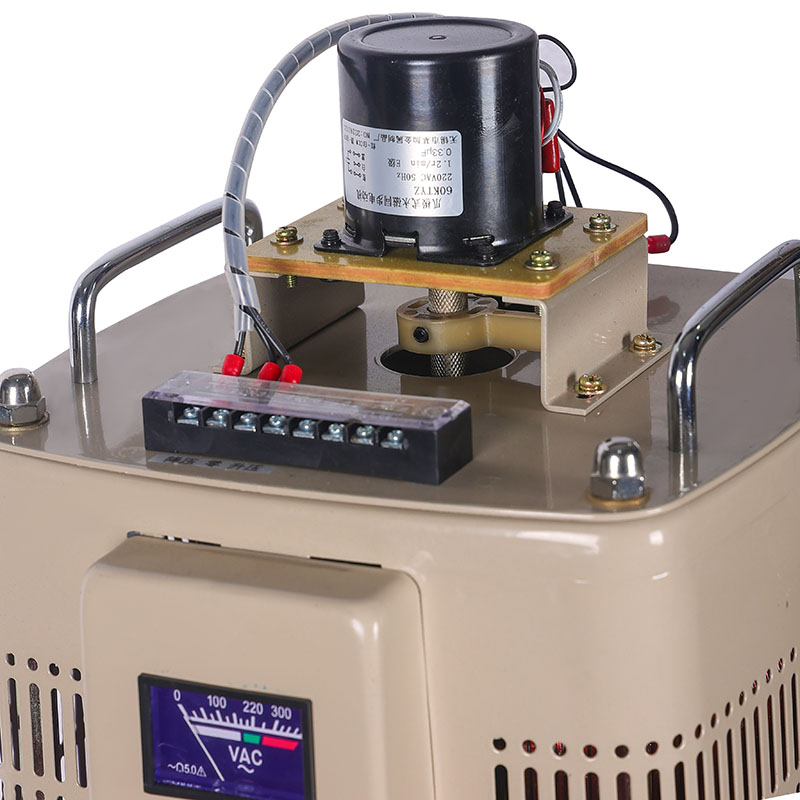

Yibalingin yksivaiheisen suurtehojännitteensäätimen jännitteensäätöydin luottaasarja tarkan ja vankan sähkömekaanisen koordinointijärjestelmän. Perusperiaatteena on jatkuvasti ja portaattomasti muuttaa tehollista kierrossuhdetta ensiö- ja toisiopuolen välillä muuttamalla tarkasti erikoisharjan kosketusasentoa lieriömäisen käämin hienojakoisella johtavalla pinnalla, jolloin saavutetaan tasainen lähtöjännitteen säätö.

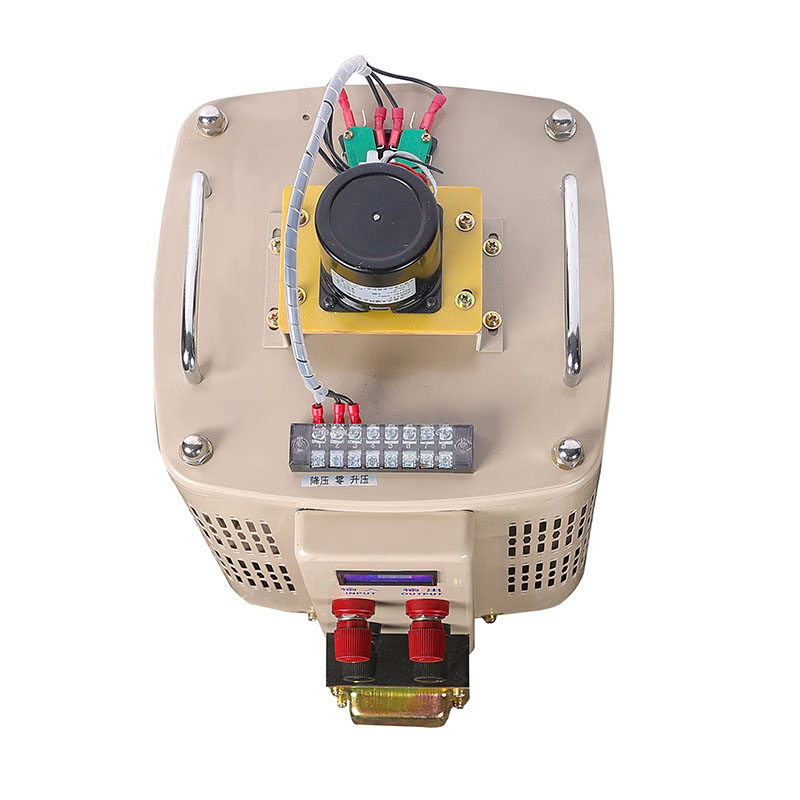

Avain on voimansiirtomekanismin suunnittelussa ja toteutuksessa: Järjestelmä saa virtansa hidaskäyntisestä, suuren vääntömomentin asynkronisesta moottorista käyttölähteenä. Sen ulostulo käy läpi ensimmäisen vaiheen vähennyksen ja itselukittumisen erittäin lujan metalliseoskierukkavaihdeparin avulla, mikä varmistaa tasaisen voimansiirron, tarkan paikantamisen ja luotettavan lukituksen missä tahansa asennossa, mikä estää tärinän aiheuttaman kulumisen.
Koko voimansiirtoketjun kompakti rakenne ja korkea vääntömomentin vahvistussuhde varmistavat, että myös suuritehoisissa ja suurivirtaisissa olosuhteissa harja ja käämityspinta voivat ylläpitää tasaista ja sopivaa painetta, jolloin saavutetaan alhainen kosketusvastus, vähäiset kipinät ja pitkäikäinen luotettava jännitteensäätö. Tämä järjestelmä on fyysinen perusta yksivaiheisen suurtehojännitteensäätimen manuaalisen tai automaattisen tarkan jännitteensäädön toteuttamiselle ja vakaalle toiminnalle.

Käyttöolosuhteet

Yibaling-yksivaiheista suurjännitesäädintä käytettäessä on kiinnitettävä erityistä huomiota käyttöympäristöön. Se on asennettava sisätilaan, joka on hyvin ilmastoitu, puhdas ja kuiva.
Asennuksen tulee olla vakaa, ja ympärille tulee jättää riittävästi tilaa lämmön haihtumista varten. Virtalähdettä kytkettäessä syöttöjännitteen ja -taajuuden tulee olla täsmälleen samat kuin laitteen tyyppikilvessä merkityt, eikä kytketty kuorma saa ylittää laitteen määrittelemää maksimikapasiteettia.
Käytön aikana ympäristössä ei saa esiintyä merkittävää tärinää. Jännitteensäädin tulee pitää poissa syövyttävistä kaasuista, johtavasta pölystä, avotulesta, korkean lämpötilan laitteista ja syttyvistä materiaaleista.
Toimijoilla tulisi mieluiten olla asiaankuuluvaa ammatillista tietämystä. Heidän tulee myös kiinnittää erityistä huomiota siihen, ovatko laitteen lähtöjännite, virta ja lämmönpoisto normaaleja.
Säännöllisin väliajoin on tarpeen puhdistaa pöly, tarkistaa onko johdot löysällä ja jos kyseessä on vanhan tyyppinen jännitteensäädin hiiliharjoilla, tarkasta myös hiiliharjojen kuluminen.
Vain kun kaikkia näitä yksityiskohtia käsitellään oikein, yksivaiheinen suurjännitesäädin voi toimia vakaasti ja luotettavasti ja auttaa tarkasti säätämään jännitettä.

Mukautettu prosessi

1. Näppäinparametrien lukitus

Määritä asiakkaan tarvitsemat perusparametrit: nimelliskapasiteetti (KVA, iskuvirralle tulee varata riittävästi marginaalia, yleensä suositellaan lisäämistä 30-50 %); tulojännitealue, lähtöjännitealue ja tarkkuus (esim. 0-430V säädettävissä, tarkkuudella ±1%).
Suorituskykyvaatimukset: vastenopeus (nopeasti vaihteleville kuormille), jännitteensäätömenetelmä (manuaalinen, automaattinen servomoottorikäyttö, kosketukseton elektroninen jännitteensäätö), tehokkuusvaatimukset.
Rakenteelliset ja materiaalivaatimukset: kuorimateriaali (teräslevy, ruostumaton teräs), jäähdytysmenetelmä (itsejäähdytys, pakotettu ilmajäähdytys), erikoisprosessit (kuten korroosionestomaalaus, iskunkestävä muotoilu).

2. Tulostusasiakirjat

Molemmat osapuolet allekirjoittavat yhdessä räätälöidyn teknisen sopimuksen yksivaiheisesta suurjännitesäätimestä, joka toimii oikeudellisena ja teknisenä perustana. Sopimuksen tulee sisältää kaikki määrälliset indikaattorit, materiaalispesifikaatiot ja hyväksymisstandardit.

3. Suunnittelukaavio

Perussuunnittelun valinta: Päätä, käytetäänkö saraketyyppistä jännitteensäätöä vai pyöreää jännitteensäätörakennetta; Valitse harjamateriaali (kuten hopea-grafiittiseos) ja käämitys johtavan renkaan pintakäsittely (kuten hopeapinnoitus, paksu tinapinnoitus).
Vaihteiston ja vetolaitteen suunnittelu: Jos kyseessä on automaattinen jännitteensäätö, servomoottorin ja matovaihteiston alennusmekanismin valinta ja sovitus on suunniteltava varmistamaan yksivaiheisen suurtehojännitteensäätimen tasainen säätö ja tarkka sijainti.

4. Tuotanto

Laita suunniteltu tekninen suunnitelma tuotantoon.
